Thông tin chi tiết sản phẩm:
|
| Băng thông @ 20 dB: | ＜ 0,5nm | Băng thông @ 3 dB: | ＜ 0,1nm |
|---|---|---|---|
| Bước sóng tùy chọn: | 1271/1291/1311/1331 | Nhiệt độ hoạt động: | 0～ +40 ℃ |
| Kích thước: | 235mm W, 55mm H, 320mm S | Số mẫu: | U8134 |
| Làm nổi bật: | Nguồn ánh sáng laser DFB đa kênh,Nguồn ánh sáng laser DFB có bước sóng tùy chỉnh |
||

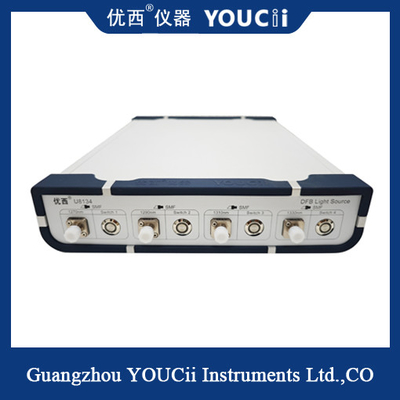

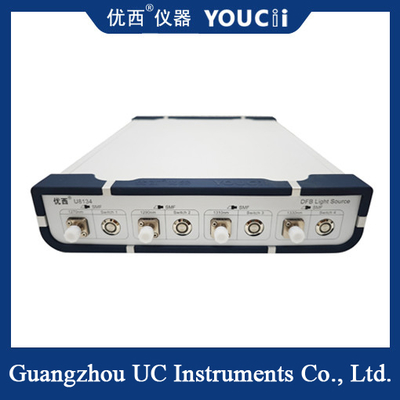

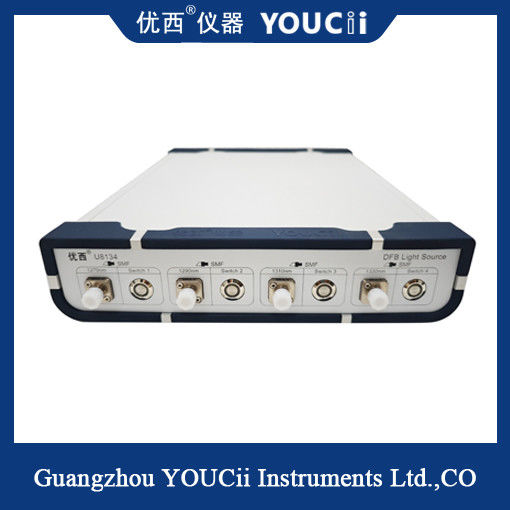

Đường sóng có thể tùy chỉnh Multi-Channel Point Light Source DFB Laser Light Source
phác thảo
Nguồn ánh sáng laser đa kênh U813n có thể được sử dụng trong thiết bị WDM CWDM, thiết bị DWDM WDM chính xác cao, thiết bị AWG của mảng lưới dẫn sóng quang học, thiết bị PLC dẫn sóng quang học phẳng,bộ khuếch đại quang EDFA và các phép đo và ứng dụng sợi quang chung khácĐặc biệt phù hợp với sản xuất hàng loạt các bộ phận nối và các bộ phận PLC dẫn sóng quang học phẳng.
Điểm đặc trưng
Nguồn ánh sáng laser đa kênh U813n có đặc điểm ổn định đầu ra cao, kích thước nhỏ và khởi động nhanh.Thiết bị nguồn ánh sáng có thể cung cấp nhiều kênh tín hiệu đầu ra nguồn ánh sáng bước sóng cố định. Quảng Châu Youxi cũng có thể theo nhu cầu của khách hàng, tùy chỉnh 850, 980, 1250,1270,... 1610,1625 nm, vv. Bất kỳ hai hoặc bốn hoặc nhiều bước sóng nào của sự kết hợp các thiết bị nguồn ánh sáng.
Thông số kỹ thuật
| 型号Mô hình # | U8134 | |
| Bao gồm thiết bị | Bướm | |
| Độ dài sóng tùy chọn | 1271/1291/1311/1331 | |
| Độ chính xác bước sóng | ± 0,5 nm | |
| Năng lượng đầu ra | ≥ 8,0mW | |
| Loại kết nối | FC/APC (Các bộ điều hợp khác có thể được tùy chỉnh) | |
| Dải băng thông @ 3 dB | < 0,1 nm | |
| Dải băng thông @ 20 dB | < 0,5 nm | |
|
Khả năng đầu ra ổn định trong vòng 15 phút |
≤ ± 0,005 dB | |
|
Khả năng đầu ra ổn định trong vòng 8 giờ |
≤ ± 0,05 dB | |
| SMSR | > 40 dB | |
| Nhiệt độ hoạt động | 0 ̊ +40 °C | |
| Nhiệt độ lưu trữ | -30 ̊+80 °C | |
| Kích thước | 235 mm W, 55 mm H, 320 mm D | |
| Trọng lượng | 30,0 kg | |
Lưu ý:Mô hình một kênh: U8121/U8131, mô hình hai kênh: U8122/U8132, mô hình bốn kênh: U8124/U8134, vv
Yêu cầu về năng lượng
Các thiết bị tuân thủ các quy định về điện áp quá cao lớp II. Điện áp làm việc là 100 ~ 240V điện áp AC, dải tần số là 48 ~ 66Hz, điện áp làm việc là 115V,tiêu thụ dòng điện tối đa là 230mA; Khi điện áp hoạt động là 230V, mức tiêu thụ điện hiện tại tối đa là 120mA.
Theo các tiêu chuẩn an toàn quốc tế, thiết bị được trang bị dây điện 3 lõi đáp ứng tiêu chuẩn quốc gia.Kết nối cáp điện chỉ với ổ cắm điện với bảo vệ mặt đất.
Giao diện đầu ra nguồn ánh sáng
Giao diện kết nối nguồn ánh sáng để đầu ra tín hiệu laser. Chọn kết nối FC / PC hoặc FC / APC và sợi SMF hoặc MMF theo nhãn loại sợi được chỉ trên bảng điều khiển.
Nhãn bước sóng hiển thị giá trị bước sóng của kênh tương ứng.
