Thông tin chi tiết sản phẩm:
|
| Tùy chọn ban nhạc: | O/C/L/CL | Độ phân giải bước sóng: | 1 giờ chiều |
|---|---|---|---|
| Độ chính xác bước sóng tuyệt đối: | ± 10 giờ chiều, Typ. < 5 giờ chiều | Tỷ lệ triệt tiêu chế độ bên: | ≥ 45dB |
| giao diện: | Rs232 hoặc USB | Kích thước: | 235mm W, 55mm H, 320mm S |
| Làm nổi bật: | Nguồn ánh sáng điều chỉnh băng tần C,Nguồn ánh sáng có thể điều chỉnh 1570nm |
||

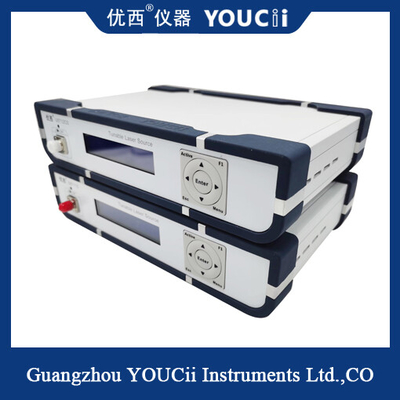

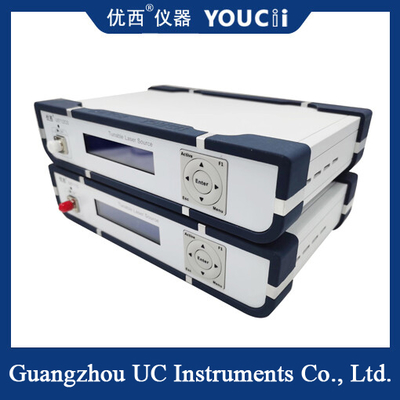

Mô-đun nguồn ánh sáng điều chỉnh băng tần 1525-1570nmC có kích thước nhỏ
Mô-đun laser có thể điều chỉnh U8712 cung cấp hiệu suất vượt trội cho việc thử nghiệm các thành phần DWDM, các thành phần AWG & PLC, bộ khuếch đại quang học,và các ứng dụng thử nghiệm và đo lường sợi quang chung khácNó được thiết kế đặc biệt để thử nghiệm cảm biến lưới sợi nhanh.
Mô-đun U8712 có thể được kết nối với máy tính bằng cáp USB. Chúng là các hệ thống nguồn laser có thể điều chỉnh có độ chính xác cao, mạnh mẽ, kích thước nhỏ gọn, khởi động nhanh và giá cả phải chăng cung cấp băng tần O, băng tần C,Dải LPhần mềm điều khiển mô-đun cũng được bao gồm trong gói mua.Mô-đun cũng có thể được tích hợp vào bất kỳ hệ thống sản phẩm yêu cầu với điều khiển giao diện RS232 và một đầu ra kích hoạt cổng BNC.
| 型号 Mô hình # | U8712 | |||
| Tùy chọn băng tần | O | C | L | CL |
| Độ dài sóng trung tâm có sẵn (nm) | 1280/1310/1340 | 1550 | 1590 | 1570 |
| Phạm vi điều chỉnh bước sóng (nm) | 30 ~ 35 nm | 40 ~ 45 nm | 40 ~ 45 nm | 80 ~ 85 nm |
| Phạm vi băng tần có thể điều chỉnh (nm) | 1260~1360 | 1525~1568 | 1566~1610 | 1525~1610 |
| Năng lượng đầu ra | ≥ 5dBm | ≥ 13dBm | ≥ 10dBm | ≥ 7dBm |
| Độ phân giải bước sóng | 1.0 pm | |||
| Độ chính xác bước sóng tuyệt đối | ± 10 giờ chiều, Typ. < 5 giờ chiều | |||
| Độ chính xác độ dài sóng tương đối | ± 5 giờ chiều, Typ. ± 2 giờ chiều | |||
| Khả năng lặp lại bước sóng | ± 2 giờ chiều, Typ. ± 1 giờ chiều | |||
| Độ ổn định bước sóng | ≤ ± 2 giờ chiều | |||
| Tốc độ điều chỉnh | ≤ 0,002 s mỗi bước | |||
| Sự ổn định năng lượng | ± 0,01dB, 15min;±0.05, 1 giờ; ± 0,1 dB, 24 giờ. | |||
| Khả năng lặp lại năng lượng | ± 0,05dB | |||
| Tính tuyến tính công suất | ± 0,3dB | |||
| Năng lượng trên bước sóng Ripple | 0.3dB bình thường, 0.5dB tối đa. | |||
| Tỷ lệ ức chế chế độ bên | ≥ 45 dB | |||
| Giao diện quang đầu ra | Bộ kết nối PM, FC/APC hoặc FC/PC | |||
| Giao diện | RS232 hoặc USB | |||
| Sức mạnh | 3.3 V; 4.5A | |||
| Kích thước | 235 mm W, 55 mm H, 165 mm D | |||
| Trọng lượng | 10,0 kg | |||
Nguyên tắc của nguồn ánh sáng điều chỉnh:
Chủ yếu thông qua việc kiểm soát dòng điện và điện áp, kích thước tần số của đầu ra để đạt được chức năng làm mờ LED.nguồn ánh sáng có thể điều chỉnh hoạt động bằng cách thêm một thiết bị quang chọn bước sóng (chọn tần số) vào khoang laser, để chỉ có bước sóng được chọn có thể tạo ra cộng hưởng và phát ra ánh sáng laser.
Ngoài ra, nguyên tắc của một số nguồn ánh sáng điều chỉnh là điều chỉnh độ sáng của đèn LED bằng cách điều khiển kích thước của dòng điện.độ sáng của đèn LED sẽ được tăng lên với sự gia tăng của dòngDo đó, bằng cách kiểm soát kích thước của dòng điện, độ sáng của đèn LED có thể được điều chỉnh.Chế độ điều chỉnh này thường đòi hỏi việc sử dụng các trình điều khiển LED chuyên biệt để điều khiển kích thước của dòng.
Tóm lại, nguyên tắc thực hiện các nguồn ánh sáng có thể điều chỉnh có thể thay đổi tùy theo các kịch bản và nhu cầu ứng dụng cụ thể.
