Thông tin chi tiết sản phẩm:
|
| Dải bước sóng: | 1525.00 ~ 1568.00 nm | Độ phân giải bước sóng: | 1 giờ chiều |
|---|---|---|---|
| Độ chính xác bước sóng tuyệt đối: | ± 10 giờ chiều, Typ. < 4 giờ chiều | Độ lặp lại bước sóng: | ± 2 giờ chiều, Typ. ± 1 giờ chiều |
| cổng trig đầu ra: | thanh toán BNC | Kích thước: | 20 mm W, 24 mm H, 60 mm D |
| Làm nổi bật: | O Nguồn ánh sáng điều chỉnh băng tần,Nguồn ánh sáng điều chỉnh được xây dựng trong khung gầm |
||

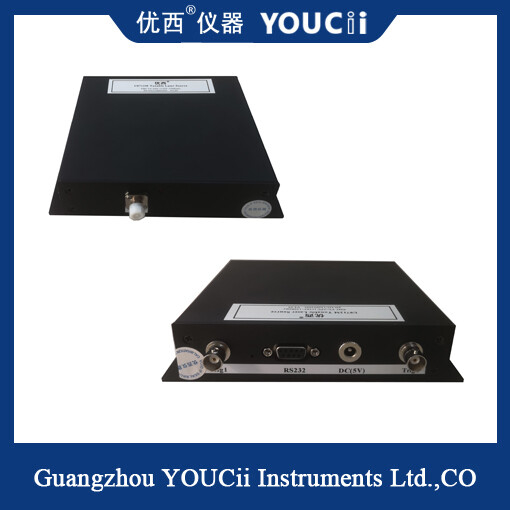

C/L/CL/O Band Adjustable Light Source Module Chassis tích hợp
U8712M Tunable Laser Mini Module cung cấp hiệu suất vượt trội cho việc thử nghiệm các thành phần DWDM, AWG & PLC, khuếch đại quang học,và các ứng dụng thử nghiệm và đo lường sợi quang chung khácNó được thiết kế đặc biệt để thử nghiệm cảm biến lưới sợi nhanh.
Mô-đun U8712M Mini có thể được kết nối với máy tính bằng cáp USB.và các hệ thống nguồn laser có thể điều chỉnh giá cả phải chăng cung cấp các tùy chọn đầu ra laser C band 1 hoặc 2. Phần mềm điều khiển mô-đun cũng được bao gồm khi mua. Mô-đun cũng có thể được tích hợp vào bất kỳ hệ thống sản phẩm nào được yêu cầu với điều khiển giao diện RS232 và cổng BNC được kích hoạt đầu ra.
Nguyên tắc của nguồn ánh sáng điều chỉnh:
Chủ yếu thông qua việc kiểm soát dòng điện và điện áp, kích thước tần số của đầu ra để đạt được chức năng làm mờ LED.nguồn ánh sáng có thể điều chỉnh hoạt động bằng cách thêm một thiết bị quang chọn bước sóng (chọn tần số) vào khoang laser, để chỉ có bước sóng được chọn có thể tạo ra cộng hưởng và phát ra ánh sáng laser.chẳng hạn như điều chỉnh chiều dài của FP-khoangTheo nguyên tắc thiết kế của bộ chọn tần số, bước sóng của một số laser có thể điều chỉnh có thể được quét liên tục (còn được gọi là laser quét),và một số chỉ có thể thiết lập bước sóng ở một điểm duy nhất, được gọi là nguồn ánh sáng sóng cắt.
| Mô hình # | U8712M |
| Phạm vi bước sóng | 1525.00 đến 1568.00 nm |
| Năng lượng đầu ra | 13 dBm |
| Độ phân giải bước sóng | 1.0 pm |
| Độ chính xác bước sóng tuyệt đối | ± 10 giờ chiều, Typ. < 4 giờ chiều |
| Độ chính xác độ dài sóng tương đối | ± 16h, Typ. ± 14h |
| Khả năng lặp lại bước sóng | ± 2 giờ chiều, Typ. ± 1 giờ chiều |
| Độ ổn định bước sóng | ≤ ± 2 giờ chiều |
| Tốc độ điều chỉnh | ≤ 0,002 s mỗi bước |
| Tỷ lệ ức chế chế độ bên | ≥ 45 dB |
| Giao diện quang đầu ra | Bộ kết nối PM, FC/APC hoặc FC/PC |
| giao diện | RS232 hoặc USB |
| Cổng trig đầu ra | BNC trigonometry |
| Sức mạnh | 5.0V; 4.5A |
| Kích thước | 120 mm W, 24 mm H, 60 mm D |
| Trọng lượng | 10,0 kg |
Lưu ý:U8710M-ITU là nguồn ánh sáng của ITU, U8711M là nguồn ánh sáng có thể điều chỉnh ở một điểm, U8712M là nguồn ánh sáng có thể điều chỉnh quét nhanh, U8712MQ là nguồn ánh sáng có thể điều chỉnh quét tốc độ cao.
