Thông tin chi tiết sản phẩm:
|
| Chế độ thu nhận tín hiệu: | Lấy mẫu (Bình thường), Phong bì, Trung bình | Ngắt kích hoạt: | ±1,5V:5ms ~100ms |
|---|---|---|---|
| Độ chính xác về khoảng thời gian (chế độ jitter): | 0.25ps ((10GHz), 0.0625ps ((30GHz) | Năng lượng (công cụ điều hợp năng lượng bên ngoài): | 50Hz,5V,3A,6W |
| Làm nổi bật: | Công cụ khôi phục đồng hồ tốc độ đầy đủ 10Gbps,Công cụ khôi phục đồng hồ 6W |
||

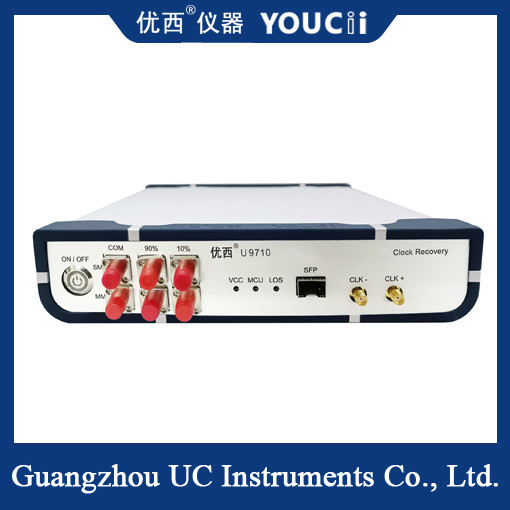

10Gbps Full Rate Clock Recovery Instrument cung cấp tín hiệu khôi phục đồng hồ
Máy dao động quang học U9110A 10G là giải pháp phân tích truyền thông kỹ thuật số mới nhất được phát hành bởi Youxi Instrument.Nó cung cấp một công cụ đo lường lý tưởng cho việc sản xuất các thiết bị truyền thông quang học.
Kết quả của phép đo U9110A DCA không chỉ là dữ liệu thô, mà còn là biểu đồ với thời gian và kích thước, thử nghiệm Mask, thử nghiệm thống kê, v.v.Nó cung cấp một bộ thiết lập kiểm tra chỉ số truyền thông, bao gồm khoảng thời gian, thời gian tăng, thời gian giảm, tỷ lệ chéo, tỷ lệ tuyệt chủng, jitter và đo âm thanh. Nó cũng bao gồm SDH /SONET, thử nghiệm Mask cho Gigabit Ethernet,và các thử nghiệm tuân thủ tiêu chuẩn duy nhất khác.
Tiến hành chức năng:
1. Kiểm tra mặt nạ tự động ITU/ANSI
2. Hành động của người dùng và giao diện hiển thị đồ họa dựa trên phần mềm truyền thông PC Ethernet
3Cấu trúc mô-đun, tốc độ lấy mẫu nhanh
4. Tín hiệu trung thực cao (Jitter < 0.1ps, RMS-thường)
Nhập Oscilloscope quang học:
Máy dao động quang học là một dụng cụ đo thường bao gồm đầu đo (bao gồm cả máy phát và máy thu) và bộ nhớ hiển thị.Đầu đo chuyển đổi tín hiệu điện tốc độ cao thành tín hiệu quang và truyền các tín hiệu quang này đến bộ nhớ hiển thị để xử lýBộ nhớ hiển thị được sử dụng để lưu trữ, xử lý và hiển thị dữ liệu tín hiệu quang học.
Một máy dao động quang học hoạt động bằng cách gửi một tín hiệu điện tốc độ cao vào đầu đo, được chuyển đổi thành xung laser rất ngắn,sau đó được truyền đến bộ nhớ hiển thị và ghi lạiBằng cách quan sát dữ liệu tín hiệu quang được ghi lại, có thể suy luận các tính chất của tín hiệu điện ban đầu, chẳng hạn như tần số, kích thước, dịch chuyển, v.v.
Thông số kỹ thuật
| tỷ lệ tiêu chuẩn | 1.25G ~ 30G |
| Độ chính xác đo lường (Margin) | ± 3 % |
| Hiển thị đặc điểm Độ phân giải hình ảnh | 1024×768 pixel |
| Hệ thống đo số | Hỗ trợ đo kênh quang 1 ~ 2, làm mới đo tùy chọn 3 lần mỗi giây |
| Chế độ thu tín hiệu | Lựa chọn mẫu (bình thường), Bao bì, Trung bình |
| Tiếng ồn RMS | 0.25mV (10GHz),0.5mV ((30Ghz) |
| Số kênh lấy mẫu | 1~4 kênh |
| Thời gian chuyển đổi hệ thống dọc | Tùy thuộc vào số lượng kênh lấy mẫu, 8,75ps (30GHz) |
| Tiếng ồn RMS (tối đa) | 0.5mV ((10GHz),1.0mV ((30GHz) |
| Hệ thống ngang hình sóng phóng to và phóng to cơ sở thời gian quan sát | 0.5ps/div đến 1ms/div |
| Độ chính xác khoảng thời gian (chế độ jitter) | 0.25ps ((10GHz), 0.0625ps ((30GHz) |
| Hệ thống kích hoạt Nguồn đồng hồ bên ngoài | 100mV, 155~2500MHz ((10GHz), 155~622MHz ((30Ghz) |
| Phạm vi mức kích hoạt | ±1,0V |
| phạm vi đầu vào kích hoạt | ±1,5V |
| Đường cắt kích hoạt | ± 1,5V:5ms ~ 100ms |
| Năng lượng (công cụ điều hợp năng lượng bên ngoài) | 50Hz,5V,3A,6W |
| Nhiệt độ môi trường, độ ẩm tương đối Hoạt động | Nhiệt độ từ 20 đến ~ 50 ° C, Độ ẩm từ 20% đến ~ 80% |
| lưu trữ | Nhiệt độ từ -40 đến ~ 85 ° C, Độ ẩm từ 5% đến ~ 90% |
| Kích thước | 235W × 55H × 255L (mm) |
| Trọng lượng | < 2kg |
| Truyền thông, giao diện quản lý mạng | RJ45; hỗ trợ Ethernet 10/100Mbps |
