Thông tin chi tiết sản phẩm:
|
| Tỉ lệ tiêu chuẩn: | 1.2442/1.25/2.4884/2.5/6.0/9.953/10.3125/10.709/11.3Gbps | Tính năng hiển thị độ phân giải hình ảnh: | 1024 X 768 điểm ảnh |
|---|---|---|---|
| Số kênh lấy mẫu: | 4: Chế độ đơn/đa chế độ tốc độ thấp 10G, chế độ đơn/đa chế độ tốc độ cao 10G | Độ phân giải dọc: | 14-bit |
| Độ chính xác về khoảng thời gian (chế độ jitter): | 0,25 giây | Ngắt kích hoạt: | ± 1,5V: có thể điều chỉnh từ 5ms đến 100ms |
| Làm nổi bật: | Multi Mode Optical Oscilloscope,Chế độ nhấp nháy quang học,Máy hiện sóng quang tốc độ đầy đủ 10G |
||

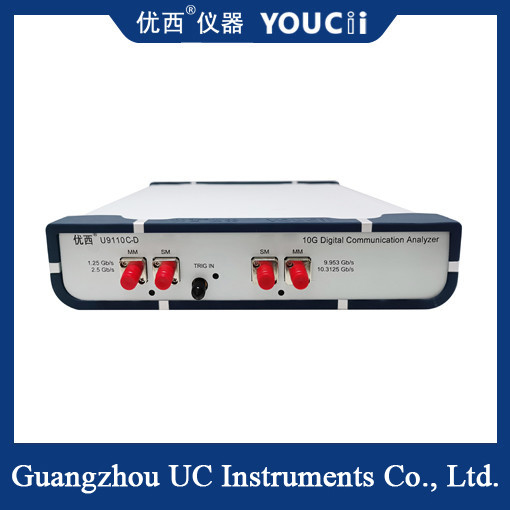

10G Full Rate Single Mode/Multi-Mode Optical Oscilloscope
Sản phẩm giới thiệu:
U9110C-D là tốc độ đầy đủ 10G, hỗ trợ dao động quang đơn chế độ / đa chế độ, là giải pháp phân tích truyền thông kỹ thuật số mới nhất được tung ra bởi Uwest Instrument.Nó cung cấp một công cụ đo lường lý tưởng cho việc sản xuất các thiết bị truyền thông quang học.
Kết quả của phép đo DCA U9110C-D không chỉ là dữ liệu thô, mà còn là biểu đồ với thời gian và kích thước, thử nghiệm Mask, thử nghiệm thống kê, v.v.Nó cung cấp một bộ thiết lập kiểm tra chỉ số truyền thông, bao gồm khoảng thời gian, thời gian tăng, thời gian giảm, tỷ lệ chéo, tỷ lệ tuyệt chủng, jitter và đo âm thanh. Nó cũng bao gồm SDH /SONET, thử nghiệm Mask cho Gigabit Ethernet,và các thử nghiệm tuân thủ tiêu chuẩn duy nhất khác.
Tiến hành chức năng:
1. Kiểm tra mặt nạ tự động ITU/ANSI
2. Hành động của người dùng và giao diện hiển thị đồ họa dựa trên phần mềm truyền thông PC Ethernet
3Cấu trúc mô-đun, tốc độ lấy mẫu nhanh
4. Tín hiệu trung thực cao (Jitter < 0.1ps, RMS-thường)
Máy quay quang được sử dụng rộng rãi trong phát hiện tín hiệu tốc độ cao, chẳng hạn như thiết bị truyền thông, thiết bị vô tuyến, chip bán dẫn và kiểm tra băng thông máy tính.Máy dao động quang học cũng có thể được sử dụng để đo các số lượng vật lý khác, chẳng hạn như mở rộng nhiệt, dịch chuyển và như vậy.
Thông số kỹ thuật sản phẩm:
|
Mô hình |
U9110C-D |
|
Tỷ lệ tiêu chuẩn |
1.2442/1.25/2.4884/2.5/6.0/9.953/10.3125/10.709/11.3 Gbps |
|
Độ khoan dung mẫu độ chính xác đo(Margin) |
± 3 % |
|
Tính năng hiển thị độ phân giải hình ảnh |
1024 x 768 pixel |
|
Hệ thống đo số |
Hỗ trợ đo một kênh quang và làm mới các phép đo tùy chọn ba lần mỗi giây |
|
Chế độ thu tín hiệu |
Lựa chọn mẫu (bình thường), bao bì, trung bình |
|
Tiếng ồn RMS |
0.25mV |
|
Số kênh lấy mẫu |
4: 10G tốc độ thấp chế độ đơn / đa chế độ, 10G tốc độ cao chế độ đơn / đa chế độ |
|
Thời gian chuyển đổi hệ thống dọc |
Tùy thuộc vào số lượng các kênh lấy mẫu |
|
Độ phân giải dọc |
14 bit |
|
Tiếng ồn RMS (tối đa) |
0.5mV |
|
Tăng cường hình sóng hệ thống ngang và giảm cơ sở thời gian quan sát |
0.5ps/div đến 1ms/div |
|
Độ chính xác khoảng thời gian (chế độ jitter) |
0.25ps |
|
Ví dụ kích hoạt nguồn đồng hồ bên ngoài của hệ thống |
100mV, 155~2500MHz |
|
Phạm vi mức kích hoạt |
±1,0V |
|
Phạm vi đầu vào kích hoạt |
±1,5V |
|
Đường cắt kích hoạt |
± 1,5V: có thể điều chỉnh từ 5ms đến 100ms |
|
Truyền thông, giao diện quản lý mạng |
RJ45;10/100Mbps Ethernet được hỗ trợ |
|
Cung cấp điện (công cụ điều hợp điện bên ngoài) |
50Hz,5V,3A,6W |
|
Nhiệt độ môi trường, độ ẩm tương đối làm việc |
Nhiệt độ là -20 °C đến +50 °C, và độ ẩm là 20% đến 80% |
|
cửa hàng |
Nhiệt độ là -40 ° C đến + 85 ° C, và độ ẩm là 5% đến 90% |
|
Đặc điểm vật lý Kích thước, trọng lượng |
Kích thước 235W × 55H × 255L (mm), trọng lượng < 2Kg |
