Thông tin chi tiết sản phẩm:
|
| Operation Wavelength Range: | 1310 / 1550 nm | Model: | U8523 |
|---|---|---|---|
| Power Range: | + 5 ~ -70 dBm | Relative Accuracy – Insertion Loss: | < 0.02 dB Typical |
| Recalibration Period: | 2 Years | Application Fiber Type: | Standard SM |
| Làm nổi bật: | Máy đo mất tích chèn hai bước sóng,Máy đo mất tích chèn 1550Nm |
||

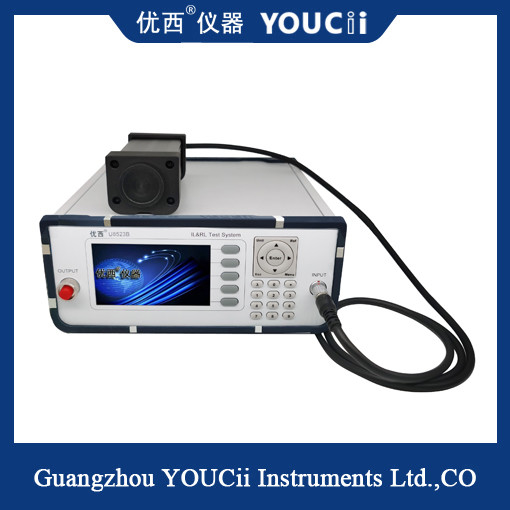

Máy đo suy hao chèn hai bước sóng 1310/1550 Nm có thể tích hợp đầu dò
U8523Máy đo suy hao phản xạ và công suất hai bước sóng 1310nm/1550nm là một thiết bị hiển thị trực tiếp nhỏ gọn để đo thuận tiện suy hao phản xạ, suy hao chèn và công suất. Với một cổng đầu ra duy nhất, máy rất dễ sử dụng và lý tưởng cho các nhà sản xuất dây nhảy cáp quang.
The U8523 được trang bị 1310nm/1510nm: hai nguồn laser tích hợp. Việc tích hợp đầu nối phản xạ ngược cực thấp FC/APC trên cổng đầu ra cho phép sử dụng các dây nhảy lai để đáp ứng các phép đo với nhiều loại đầu nối khác nhau mà không ảnh hưởng đến phạm vi đo suy hao phản xạ. Khi một thiết bị đang thử nghiệm (DUT) được kết nối với dây nhảy và đầu ra DUT được kết thúc, suy hao phản xạ của DUT sẽ được hiển thị.
Máy đo suy hao phản xạ hai bước sóng là một thiết bị được sử dụng để đo suy hao phản xạ của đường dẫn quang trong mạng cáp quang. Nó sử dụng hai tín hiệu quang có bước sóng khác nhau để phân tích hiệu suất suy hao của mạng cáp quang bằng cách so sánh các giá trị suy hao của hai bước sóng.
Ưu điểm của máy đo suy hao phản xạ hai bước sóng là nó có thể đo hiệu suất suy hao phản xạ của mạng cáp quang một cách nhanh chóng và chính xác, đặc biệt trong trường hợp giá trị suy hao phản xạ cao. Nó thường sử dụng bộ chuyển đổi quang điện và công nghệ xử lý tín hiệu có độ chính xác cao để đảm bảo độ chính xác và độ tin cậy của kết quả đo.
| Model # | U8523 |
| Phần tử cảm biến | InGaAs |
| Phạm vi bước sóng hoạt động | 1310 / 1550 nm |
| Phạm vi công suất | + 5 ~ -70 dBm |
| Phạm vi suy hao phản xạ | 0~60 dB |
| Loại sợi ứng dụng | SM tiêu chuẩn |
| Độ chính xác tương đối – Suy hao phản xạ | ± 0.4 dB |
| Độ chính xác công suất tuyệt đối | ± 0.2 dB |
| Độ chính xác tương đối – Suy hao chèn | < 0.02 dB Điển hình |
| Giao diện | RS232 |
| Nguồn | 100 ~ 240 V AC |
| Nhiệt độ hoạt động | 0～ +40℃ |
| Nhiệt độ bảo quản | -30～+80℃ |
| Thời gian hiệu chuẩn lại | 2 năm |
| Kích thước | 245mm R×105mm C×320mm S |
| Khối lượng | 3.5 kg |
