Thông tin chi tiết sản phẩm:
|
| Phần tử cảm biến: | InGaAs | Bước sóng hiệu chuẩn: | Hiệu chuẩn liên tục 980/1310/1490 / 1510~1640nm |
|---|---|---|---|
| Giao diện đầu vào quang học: | Hỗ trợ khớp nối sợi trần hoặc Bộ chuyển đổi FC/LC/SC | Phương thức giao tiếp: | USB + trig |
| Thời gian lấy mẫu công suất（Tỷ lệ）: | 10 us ((100KHz) | Trọng lượng: | 1.0kg |
| Làm nổi bật: | Máy đo công suất quang học kích thước nhỏ,Máy đo năng lượng quang học hiệu suất cao |
||

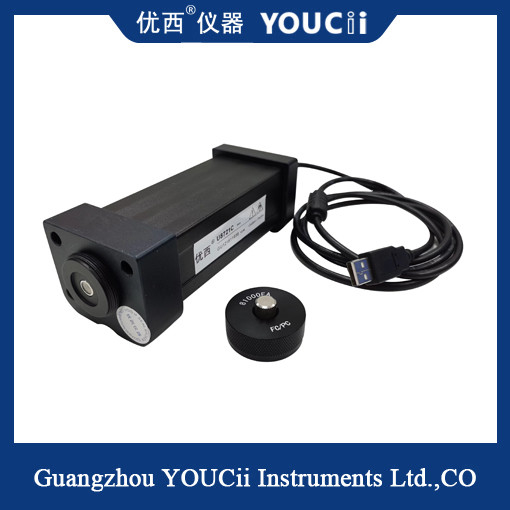

Máy đo điện quang nhanh kích thước nhỏ và hiệu suất cao
U8721 là mô-đun đo điện quang giao diện USB. Thời gian lấy mẫu đạt đến microsecond, và có thể thu thập và xử lý dữ liệu với tốc độ cao.
Mô-đun đo điện quang U8721 cung cấp cổng liên lạc USB được kết nối với PC. Người vận hành sử dụng chương trình Demo của mình để điều khiển U8721,xem các giá trị đo và thiết lập các thông số. Các mô-đun đo năng lượng quang học U8721 cung cấp hiệu suất vượt trội trong thử nghiệm các thành phần DWDM, AWG & PLC, khuếch đại quang học,và thực hiện các ứng dụng thử nghiệm và đo lường sợi quang phổ biến khácSo với các mô-đun đo công suất khác của U Instruments,U8721 có tính năng lấy mẫu tốc độ cao và kích thước nhỏ gọn và Nó đặc biệt phù hợp với hệ thống lấy mẫu máy đo điện quang được lắp ráp thành các hình thức khác nhau và nhiều kênh.
Máy đo điện quang là một thiết bị để đo điện quang, thường được sử dụng trong truyền thông sợi quang, Lidar và các lĩnh vực khác.Máy đo năng lượng quang học có thể chuyển đổi tín hiệu quang học thành tín hiệu điện, để đo công suất quang học.
Máy đo điện quang phổ biến có hai loại: loại tinh thể và loại sợi. Máy đo điện quang loại tinh thể sử dụng tinh thể làm vật liệu chuyển đổi quang điện,trong khi các loại sợi quang đo năng lượng thăm dò sử dụng sợi như là vật liệu chuyển đổi quang điệnCác đầu dò đo công suất bằng sợi quang có độ nhạy cao hơn và phạm vi ứng dụng rộng hơn, vì vậy chúng phổ biến hơn trong các ứng dụng thực tế.
Thông số kỹ thuật
| Mô hình sản phẩm | U8721C | U8721D |
| Các phần tử cảm biến | InGaAs | |
| Phạm vi bước sóng | 850 ~ 1700 nm | |
| Độ dài sóng hiệu chuẩn | 980/1310/1490 / 1510~1640nm Chuẩn đoán liên tục | |
| Phạm vi năng lượng | + 5 ~ -80dBm | |
|
Thời gian lấy mẫu công suất (Tỷ lệ) |
10 us ((100KHz) | |
| Loại sợi ứng dụng | Tiêu chuẩn SM và MM | |
| giao diện đầu vào quang học | Hỗ trợ khớp sợi trần hoặc bộ điều hợp FC/LC/SC | |
|
Sự không chắc chắn tuyệt đối (chính xác) ở điều kiện tham chiếu |
± 4% (1200 nm ~ 1610 nm) | |
|
Sự không chắc chắn tương đối (chính xác) ở điều kiện tham chiếu |
< 0,02 dB Giá trị điển hình | |
| Tính tuyến tính (năng lượng) | ≤ ± 0,06dB (1200 ~ 1610 nm, + 0 ~ -60dBm) | |
| Lợi nhuận mất mát | > 40 dB | |
| Giao diện truyền thông | USB + trig | USB + Trig + BNC Số lượng tương tự |
| Thời gian hiệu chuẩn | 2 năm | |
| Nhiệt độ hoạt động | 0 ~ +40°C | |
| Nhiệt độ lưu trữ | -30 ~ +80°C | |
| Kích thước | 52mm H,60 mm W,150 mm D | |
| Trọng lượng | 10,0 kg | |
