Thông tin chi tiết sản phẩm:
|
| Sự tiêu thụ năng lượng: | 20w | Nhiệt độ hoạt động Rang: | 0~55°c |
|---|---|---|---|
| Kích thước: | 235x55x320mm | Cung cấp hiệu điện thế: | 100~240V |
| Làm nổi bật: | Máy đo lỗi 100G Máy đo điện quang,Máy đo năng lượng quang 20W |
||
Kiểm tra thiết bị quang học 100G Nguồn tín hiệu của máy đo lỗi
tóm tắt

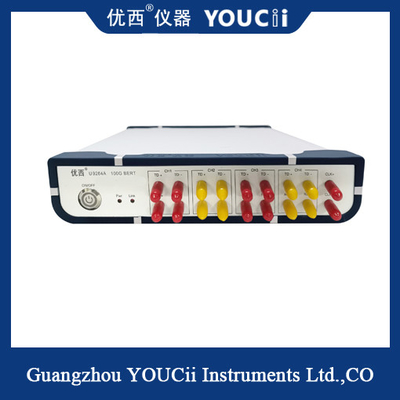

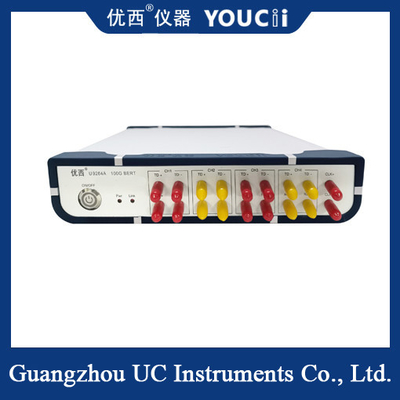

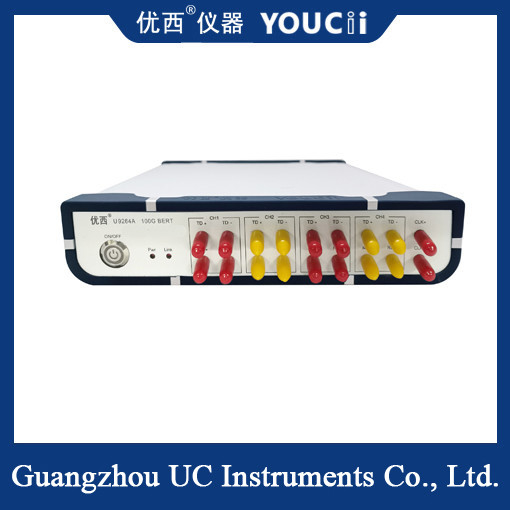

U9264A là một máy kiểm tra lỗi sản phẩm 100G. Nó có thể được sử dụng trong việc phát triển và thử nghiệm sản xuất các thiết bị quang học, cáp tốc độ cao, mô-đun quang học và hệ thống truyền thông.Nó hỗ trợ nhiều tỷ lệ từ 9.953Gbps đến 14.5Gbps và từ 25 đến 29Gbps.
Áp dụng
●áp dụng cho tất cả các loại mô-đun ánh sáng (QSFP28 CFP2, CFP4, SFP28, SFP +, QSFP +, CFP) và hệ thống con kiểm tra lỗi
●Áp dụng cho thử nghiệm lỗi bit của cáp hoạt động và thụ động và sợi quang hoạt động
●có thể được sử dụng làm nguồn tín hiệu của nền tảng thử nghiệm 10G và 100G
đặc tính
●hỗ trợ nhiều tốc độ từ 9,953Gbps đến 14,5Gbps và từ 25 đến 29Gbps;
●tích hợp bốn máy tạo mã lập trình và bốn máy phát hiện lỗi;
●Mô-đun đồng hồ tích hợp bên trong;
●Đơn vị khôi phục đồng hồ tích hợp với máy phát hiện lỗi;
Máy đo lỗi 100G chủ yếu được sử dụng để kiểm tra tính toàn vẹn tín hiệu của các hệ thống truyền thông kỹ thuật số liên quan đến tỷ lệ lỗi bit độc lập (BER).Nó có thể trực quan hiển thị khả năng nhận của phần được thử nghiệm, và có các chức năng của tốc độ bit hệ thống truyền, đặc điểm hệ thống truyền, tốc độ, báo động hệ thống truyền mã đồ họa và vân vân.
Các thông số kỹ thuật
| Parameter | Khoảng phút | Loại | Tối đa | Đơn vị | |
| Các thông số chung | |||||
| Điện áp cung cấp | 100 | 220 | 240 | V | AC, 50-60HZ |
| Tiêu thụ năng lượng | 20 | W | |||
| Phạm vi nhiệt độ hoạt động | 0 | 55 | °C | ||
| Kích thước | 235 x 55 x 320 | mm | |||
| BERT(ED) | |||||
| Phạm vi mức đầu vào | 100 | ️ | 1200 | mVppd | đầu vào chênh lệch, kết nối AC |
| Phạm vi tốc độ đầu vào | 9.953 | ️ | 29 | Gbps | |
| 100 | Ồm | khác biệt | |||
| Loại kết nối | SMA | chênh lệch, bảng phía trước | |||
| Mô hình được hỗ trợ | PRBS 2n-1, n=7, 9, 10, 11, 15,23, 31, Tối đa 20 bit/Ch, được xác định bởi người dùng | Tỷ lệ 9.953 ~ 14.5Gbps | |||
| PRBS 2n-1, n=9, 15, 31 | Tỷ lệ 25 ~ 29Gbps | ||||
| Máy tạo mẫu có thể lập trình (PPG) | |||||
| Phạm vi cấp độ đầu ra | 200 | ️ | 1100 | mVppd | đầu vào chênh lệch, kết nối AC |
| Phạm vi tốc độ đầu ra | 9.953 | ️ | 29 | Gbps | 9.953~14.5 / 25~29Gbps |
| Khống chế đầu ra | 100 | Ohm | khác biệt | ||
