Thông tin chi tiết sản phẩm:
|
| Tốc độ dữ liệu: | 0,622,1,25,2,5,5,0,9,953,10,00,10,3125,10,52,11,09,11,32,11,7 | Mẫu mã: | PRBS7、PRBS9、PRBS15、PRBS23、PRBS31 |
|---|---|---|---|
| đảo ngược mô hình: | Hỗ trợ đảo ngược tín hiệu ở đầu phát và nhận | đầu ra đồng hồ: | 156,25 MHz |
| Độ nhạy đầu vào tín hiệu dữ liệu: | 50m Vpp | Biên độ đầu ra vi sai tín hiệu: | 200 ~ 1000 mV |
| Làm nổi bật: | 10 Gbit/S Bit Error Meter,4 Channel Bit Error Meter |
||

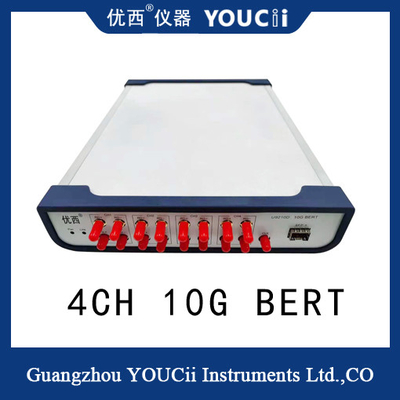

SFP cổng quang kênh 4 cổng điện 1 cổng quang 10 Gbit / S Bit Error Meter
Đặc điểm hiệu suất cơ bản:
1, PG và ED song song kênh của chúng tôi;
2, Một kênh cổng quang SFP.
3, PG và ED hỗ trợ tỷ lệ từ 0.622 đến 11.7 Gbps.
4, Loại mã được hỗ trợ: PRBS7 / PRBS 9 / PRBS 15 / PRBS 23 / PRBS 31.
5, Hỗ trợ phát hiện lỗi bit liên tục và giám sát lỗi bit định kỳ.
6, Chế độ liên lạc: USB HID (không cần ổ đĩa) hoặc USB-COM.
Sđặc tính
| Không, không. | Lý lẽ | phút | Mô hình | Tối đa | đơn vị |
| 1 | Tỷ lệ dữ liệu | 0.622 | 0.622,1.25,2.5,5.0,9.953,10.00,10.3125,10.52,11.09,11.32,11.7 | 11.7 | Gbps |
| 2 | Số kênh | 5 ((4Cổng điện, 1 cổng quang, hỗ trợ PG và ED) | |||
| 3 | Mô hình mã | PRBS7,PRBS9,PRBS15,PRBS23,PRBS31 | |||
| 4 | Thời gian tăng và giảm (20% đến 80%) | 18 | 23 | ps | |
| 5 | Chuyển đổi mô hình | Hỗ trợ đảo ngược tín hiệu ở đầu phát và nhận | |||
| 6 | Phạm vi đầu ra của tín hiệu khác biệt | 200 | 600 | 1000 | mV |
| 7 | Data output jitter (RMS) | 1.5 ((10.3125G) | ps | ||
| 8 | Giao diện nhập dữ liệu/đi ra dữ liệu | Phân biệt, ghép AC, trở kháng 50 ohm, SMA | |||
| 9 | Khả năng ra đồng hồ | 100 | 156.25 | 156.25 | MHz |
| 10 | Độ nhạy đầu vào tín hiệu dữ liệu | 50 | mVpp | ||
| 11 | Điểm chéo mắt đầu ra dữ liệu | 49 | 50 | 54 | % |
| 12 | Thời gian phản hồi USB HID | 10 | ms | ||
| 13 | Nhiệt độ hoạt động | 10 | 25 | 50 | °C |
| 14 | Điện áp hoạt động (AC) | 180 | 220 | 250 | V |
Máy đo lỗi tốc độ đầy đủ là một dụng cụ được sử dụng để đo tỷ lệ lỗi bit trong hệ thống truyền thông kỹ thuật số.Nó có thể tạo ra các luồng dữ liệu với tốc độ khác nhau và phát hiện số lượng mã lỗi ở đầu nhận, do đó đánh giá hiệu suất của hệ thống truyền thông.
Máy phát hiện lỗi tốc độ đầy đủ thường có nhiều tùy chọn tốc độ và có thể mô phỏng truyền dữ liệu ở các tốc độ khác nhau.Nó có thể tạo ra một luồng ngẫu nhiên của bit hoặc một mô hình thử nghiệm được xác định trước để mô phỏng truyền dữ liệu trong một môi trường truyền thông thực sựỞ đầu nhận, máy đo lỗi sẽ phát hiện và đếm số lượng mã lỗi, và hiển thị chúng trong một định dạng nhất định để người dùng có thể phân tích hiệu suất của hệ thống truyền thông.
