Thông tin chi tiết sản phẩm:
|
| Number of channels: | 5（4Electrical port, 1 optical port, PG and ED supported） | Code pattern: | PRBS7、PRBS9、PRBS15、PRBS23、PRBS31 |
|---|---|---|---|
| Rise and fall time (20% to 80%）: | 18~23 ps | Data input/output interface: | Differential, AC coupling, 50 ohm impedance, SMA |
| Data output eye crosspoint: | 49~54% | Operating temperature: | 10~50% |
| Làm nổi bật: | Máy đo lỗi tốc độ đầu ra đồng hồ một đầu,Máy đo lỗi tỷ lệ một chiều,Máy đo lỗi tốc độ 10G |
||

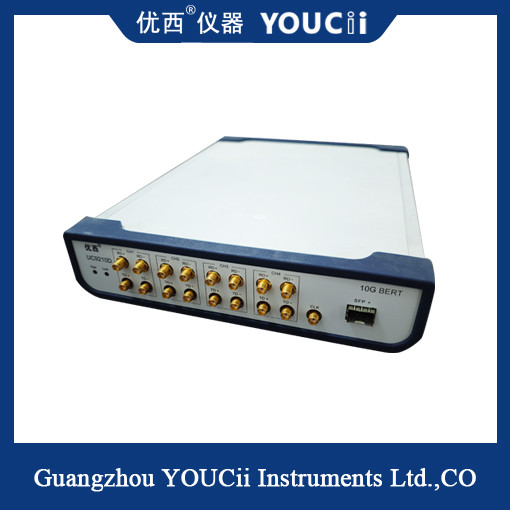

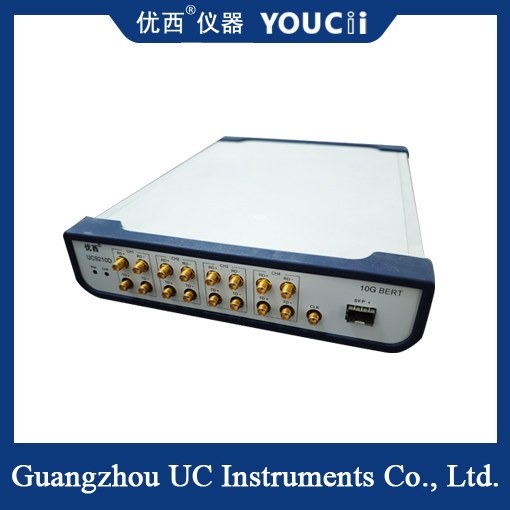

Máy đo lỗi tốc độ đầy đủ 10G đầu ra xung nhịp đơn
Tóm tắt về máy đo lỗi tốc độ đầy đủ:
Máy đo lỗi tốc độ đầy đủ là một công cụ được sử dụng để đo tỷ lệ lỗi bit trong hệ thống truyền thông kỹ thuật số. Nó có thể tạo ra các luồng dữ liệu với nhiều tốc độ khác nhau và phát hiện số lượng mã lỗi ở đầu nhận, do đó đánh giá hiệu suất của hệ thống truyền thông.
Máy đo lỗi tốc độ đầy đủ thường có nhiều chế độ kiểm tra, bao gồm kiểm tra lỗi bit, kiểm tra lỗi khung và kiểm tra tỷ lệ lỗi bit. Nó có thể đo các thông số như tỷ lệ lỗi bit, phân bố lỗi bit và loại lỗi bit để giúp người dùng đánh giá toàn diện hiệu suất của hệ thống truyền thông.
Ngoài ra, máy đo lỗi tốc độ đầy đủ cũng có thể được sử dụng để kiểm tra hiệu suất của thiết bị truyền thông, chẳng hạn như modem, bộ xử lý tín hiệu số, thiết bị truyền thông sợi quang, v.v. Bằng cách mô phỏng các môi trường truyền thông và tốc độ truyền khác nhau, nó có thể phát hiện các nút thắt cổ chai về hiệu suất và các vấn đề tiềm ẩn của thiết bị, đồng thời cung cấp hỗ trợ mạnh mẽ cho việc tối ưu hóa và cải thiện thiết bị.
Đặc điểm hiệu suất cơ bản:
1, PG và ED song song một kênh; Đầu ra xung nhịp đơn.
2, Một kênh cổng quang SFP.
3, PG và ED hỗ trợ tốc độ từ 0,622 đến 11,7 Gbps.
4, Loại mã được hỗ trợ: PRBS7 / PRBS 9 / PRBS 15 / PRBS 23 / PRBS 31.
SThông số kỹ thuật
| Số | Tham số | Tối thiểu | Mô hình | Tối đa | Đơn vị |
| 1 | Tốc độ dữ liệu | 0,622 | 0,622,1,25,2,5,5,0,9,953,10,00,10,3125,10,52,11,09,11,32,11,7 | 11,7 | Gbps |
| 2 | Số kênh | 5 (4 cổng điện, 1 cổng quang, hỗ trợ PG và ED) | |||
| 3 | Mẫu mã | PRBS7, PRBS9, PRBS15, PRBS23, PRBS31 | |||
| 4 | Thời gian tăng và giảm (20% đến 80%) | 18 | 23 | ps | |
| 5 | Đảo ngược mẫu | Hỗ trợ đảo ngược tín hiệu ở đầu phát và đầu thu | |||
| 6 | Biên độ đầu ra vi sai tín hiệu | 200 | 600 | 1000 | mV |
| 7 | Jitter đầu ra dữ liệu (RMS) | 1,5 (10,3125G) | ps | ||
| 8 | Giao diện đầu vào/đầu ra dữ liệu | Vi sai, ghép AC, trở kháng 50 ohm, SMA | |||
| 9 | Đầu ra xung nhịp | 100 | 156,25 | 156,25 | MHz |
| 10 | Độ nhạy đầu vào tín hiệu dữ liệu | 50 | mVpp | ||
| 11 | Điểm giao nhau mắt đầu ra dữ liệu | 49 | 50 | 54 | % |
| 12 | Thời gian phản hồi USB HID | 10 | ms | ||
| 13 | Nhiệt độ hoạt động | 10 | 25 | 50 | °C |
| 14 | Điện áp hoạt động (AC) | 180 | 220 | 250 | V |
