Thông tin chi tiết sản phẩm:
|
| Data rate range: | 25~29 Gbps/Gbaud | Wavelength range: | 800~1650 nm |
|---|---|---|---|
| Output electrical clock amplitude: | 500 mVpp | The clock output jitter randomly: | 300~800 fs |
| Power supply voltage: | 4~5.5V | Operating temperature: | 10~70 ℃ |
| Làm nổi bật: | Mô-đun khôi phục đồng hồ SFP28/56,Mô-đun khôi phục đồng hồ PAM4 |
||

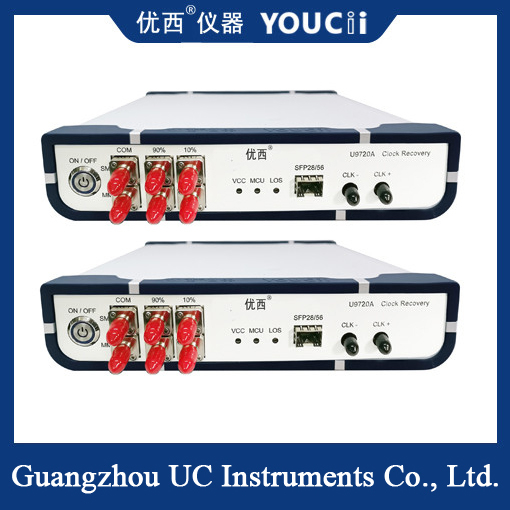

Mô-đun Thu hồi Đồng hồ PAM4 32Gbaud với Cổng Quang SFP28/56
U9720A CDR (Mô-đun Thu hồi Đồng hồ) chủ yếu được sử dụng để cung cấp tín hiệu thu hồi đồng hồ trong môi trường thử nghiệm mà không cần đồng hồ kích hoạt, để sử dụng dao động ký lấy mẫu để kiểm tra sơ đồ mắt quang của thiết bị. Ứng dụng điển hình là thử nghiệm thiết bị mạng quang hoặc sản phẩm BOB trong ứng dụng PON. Vì bản thân thiết bị đo quang không có đầu ra đồng hồ chia tần, nên cần khôi phục tín hiệu đồng hồ để kích hoạt dao động ký lấy mẫu khi kiểm tra sơ đồ mắt quang.
U9720A CDR có cổng quang SFP28/56, phù hợp với SFP28/56 được đóng gói thông thường SFP28/56, SR, LR, BIDI và các mô-đun quang khác. Nó hỗ trợ các tín hiệu NRZ và PAM4. Và chỉ cần đầu thu của mô-đun quang chuyển đổi tín hiệu quang thành tín hiệu điện, sau đó trích xuất và xuất ra đồng hồ của tín hiệu điện. Tín hiệu đồng hồ chủ yếu được sử dụng cho tín hiệu kích hoạt của dao động ký.
Thiết bị thu hồi đồng hồ 32G là một loại thiết bị kiểm tra cho hệ thống truyền thông kỹ thuật số tốc độ cao, được sử dụng để trích xuất và khôi phục tín hiệu đồng hồ từ tín hiệu đầu vào. Trong truyền thông kỹ thuật số tốc độ cao, độ ổn định và độ chính xác của tín hiệu đồng hồ là rất quan trọng để truyền dữ liệu chính xác. Vì tín hiệu có thể bị ảnh hưởng bởi nhiễu, méo và các yếu tố khác trong quá trình truyền, dẫn đến chất lượng tín hiệu đồng hồ giảm, nên cần sử dụng thiết bị thu hồi đồng hồ để trích xuất và khôi phục các tín hiệu đồng hồ chất lượng cao.
SThông số kỹ thuật
| Chỉ số kỹ thuật | Tối đa | Tối thiểu | Đơn vị | |
| Phạm vi tốc độ dữ liệu | 29 | 25 | Gbps/Gbaud | |
| Phạm vi bước sóng (chế độ đơn/đa chế độ được xác định bởi mô-đun) | 1650 | 800 | nm | |
| Phạm vi đầu vào quang (được xác định bởi độ nhạy của mô-đun) | +3 | -12 | dBm | |
| Tỷ lệ chia tần số đầu ra thu hồi đồng hồ | 2 / 4 / 8 / 16 / 64 / 256 | |||
| Biên độ đồng hồ điện đầu ra | 500 (Giá trị điển hình) | mVpp | ||
| Biên độ đầu ra vi sai đồng hồ CML | 800 | 200 | mVpp | |
| Jitter đầu ra đồng hồ ngẫu nhiên | 800 | 300 | fs | |
| Tần số đồng hồ (ví dụ 28,1Gbps) | 14,05 | 0,11 | GHz | |
| Phát hiện mất tín hiệu nội bộ (LOS) | 128 (quá tải) | 5 (Độ nhạy) | mV | |
| Điện áp nguồn (điện áp đầu vào nguồn bên ngoài) | 5,5 | 4 | V | |
| Nhiệt độ hoạt động | 70 | 10 | ℃ | |
| Loại mô-đun thích ứng (hỗ trợ tín hiệu NRZ và PAM4) | SFP28/56,SR,LR,BIDI | |||
