Thông tin chi tiết sản phẩm:
|
| Type number: | U84408 | Test wavelength: | 1310nm / 1550 nm |
|---|---|---|---|
| crosstalk: | ≥50dB | Connector form: | FC/APC |
| Working power supply: | AC 220V | Monitoring port: | RS232、USB、Ethernet port |
| Làm nổi bật: | LCD hiển thị Optical Switch,Công tắc quang đa kênh |
||

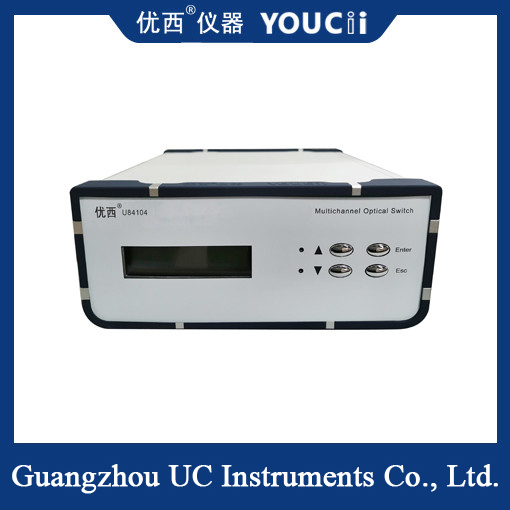

Công tắc quang đa kênh sử dụng màn hình LCD cho ứng dụng rộng rãi
Giới thiệu sản phẩm
Công tắc quang là một loại thiết bị điều khiển đường dẫn quang, có vai trò kiểm soát và chuyển đổi đường dẫn quang. Nó đóng vai trò quan trọng trong các ứng dụng truyền thông quang học.
Công tắc quang chủ yếu được sử dụng trong: giám sát quang học đa kênh trong hệ thống truyền dẫn quang, chuyển đổi tự động nhiều nguồn sáng/bộ dò trong LAN và hệ thống giám sát động đa điểm cảm biến quang học; Hệ thống kiểm tra quang học được sử dụng để kiểm tra cáp quang, thiết bị quang học, mạng và kỹ thuật hiện trường; Lắp đặt và điều chỉnh thiết bị quang học. Công tắc quang 4 x 8 chuyển đổi bốn tuyến đầu vào thành một trong tám tuyến đầu ra.
Hướng dẫn sử dụng:
(1) Cổng nối tiếp RS232, giao diện USB, giao diện Ethernet RJ45: giao diện truyền thông thông tin dữ liệu giám sát thiết bị.
(2) Cổng nguồn AC INPUT: Kết nối với nguồn AC 220V.
(3) IN 1 đến IN 4: cổng đầu vào công tắc quang.
(4) OUT 1 đến OUT 8: cổng đầu ra công tắc quang.
Thông số kỹ thuật
| Số loại | U84408 |
| Bước sóng hoạt động | 1260 ～ 1650nm |
| Bước sóng kiểm tra | 1310nm / 1550 nm |
| Suy hao chèn | ≤1.7 dB |
| Độ lặp lại | ≤0.1 dB |
| Suy hao phản hồi | ≥45dB |
| Nhiễu xuyên âm | ≥50dB |
| Thời gian chuyển mạch | ≤5ms(Chuyển mạch tuần tự liền kề) |
| Loại sợi quang | Module đơn |
| Dạng đầu nối | FC/APC |
| Cổng giám sát | RS232,USB,Cổng Ethernet |
| Nguồn điện làm việc | AC 220V |
| Nhiệt độ hoạt động | -5 ～ + 65℃ |
| Nhiệt độ bảo quản | -40 ～ + 85°C |
