Thông tin chi tiết sản phẩm:
|
| Phần tử cảm biến: | InGaAs | Loại sợi ứng dụng: | Kích thước lõi SM và MM tiêu chuẩn lên tới 62,5 um |
|---|---|---|---|
| Lợi nhuận mất mát: | ＞40dB | Dải bước sóng: | 850 ~ 1700nm |
| Độ không đảm bảo (độ chính xác): | ± 4% (1200nm ~ 1610nm) | Nhiệt độ hoạt động: | 0～ +40 ℃ |
| Làm nổi bật: | PLC Elements Optical Power Meter,Planar Waveguide Optical Power Meter |
||

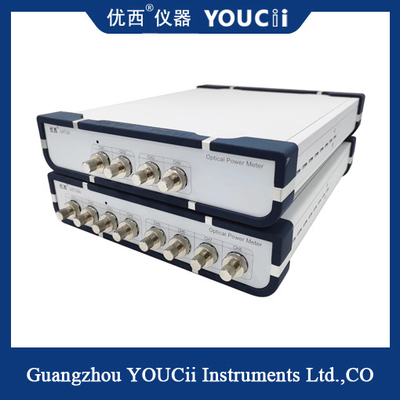

Máy đo công suất quang học 4 kênh được sử dụng cho các phần tử PLC dẫn sóng quang học phẳng
Sản phẩm:
Máy đo điện quang bốn kênh U8724 chủ yếu được sử dụng cho các thành phần WDM chính xác cao, các thành phần AWG lưới dẫn sóng quang học, các thành phần PLC dẫn sóng quang học phẳng,các bộ khuếch đại quang học và các đo lường và ứng dụng sợi quang chung khácNó có đặc điểm hiệu suất cao, kích thước nhỏ, khởi động nhanh và giá cả phải chăng.
Hệ thống đo năng lượng quang học U8724 có thể cung cấp cho khách hàng các đồng hồ đo năng lượng quang học công suất thấp, công suất cao, 4 kênh và 8 kênh để lựa chọn,và cũng có thể cung cấp cho khách hàng lên đến 64 kênh kết hợp hệ thống thử nghiệm.
Đặc điểm:
1. Các đầu ra điện quang có thể được nhanh chóng và chính xác thiết lập. thời gian ổn định điều khiển điện quang là dưới 200 ms.
2. Đường đo năng lượng quang học chính xác cao được xây dựng trong đảm bảo sự ổn định và chính xác của việc theo dõi năng lượng.
3. kích thước nhỏ, cấu trúc nhỏ gọn, hoạt động đơn giản, giao diện người dùng đồ họa trực quan, xem trước dữ liệu đa kênh, trạng thái thử nghiệm trong một cái nhìn.
Sđặc tính
| Mô hình # | U8724A | U8724H | U8724C |
| Các phần tử cảm biến | InGaAs | ||
| Phạm vi bước sóng | 850 ~ 1700 nm | ||
| Độ dài sóng hiệu chuẩn | 850/980/1310/1490/1550/1610 nm |
1510 ~ 1625 nm Kiểm tra liên tục |
|
| Phạm vi năng lượng | +10 ~ -65dBm | +25~-55dBm | +5~-75dBm |
| Thời gian lấy mẫu | 100us (10KHz) | 10 us (100KHz) | |
| Loại sợi ứng dụng | SM và MM tiêu chuẩn đến kích thước lõi 62.5 um | ||
| Không chắc chắn (chính xác) | ± 4% (1200 nm ~ 1610 nm) | ||
| Sự không chắc chắn tương đối (chính xác) | < 0,02 dB Thông thường | ||
| Tính tuyến tính (năng lượng) | ≤ ± 0,06 dB (1200 nm ~ 1610 nm, 0 ~ -60dBm) | ||
| Lợi nhuận mất mát | > 40 dB | ||
| Giao diện truyền thông | RS232, USB, điều khiển bằng PC | ||
| Nhiệt độ hoạt động | 0 + 40°C | ||
| Nhiệt độ lưu trữ | -30 ️ +80°C | ||
| Thời gian hiệu chuẩn lại | 2 năm | ||
| Kích thước | 235 mm W, 55 mm H, 320 mm D | ||
| Trọng lượng | 30,0 kg | ||
