Thông tin chi tiết sản phẩm:
|
| Model: | U8523 | Sensor Element: | InGaAs |
|---|---|---|---|
| Power Range: | + 5 ~ -70 dBm | Application Fiber Type: | Standard SM |
| Relative Accuracy – Insertion Loss: | < 0.02 dB Typical | Interface: | RS232 |
| Làm nổi bật: | Công cụ mất mát đầu vào đầu ra,Thiết bị giảm mất ánh sáng từ một nguồn ánh sáng duy nhất,Thiết bị mất tích chèn hai bước sóng |
||

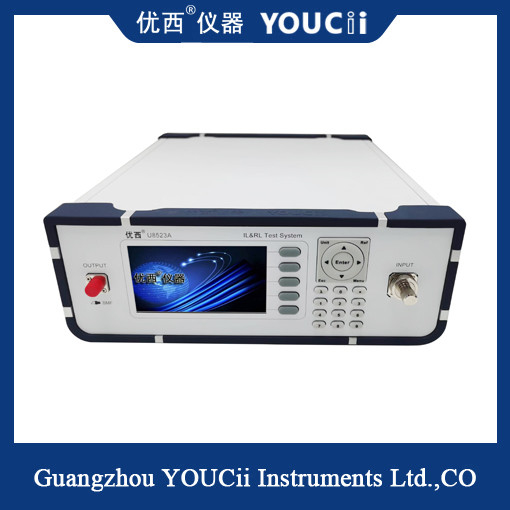

Thiết bị đo suy hao chèn hai bước sóng đầu ra nguồn sáng đơn
Thiết bị đo suy hao chèn hai bước sóng U8523 là một loại thiết bị được sử dụng để đo suy hao chèn và suy hao phản xạ của các đầu nối sợi quang và các thiết bị sợi quang khác.
U8523 tích hợp nguồn sáng bước sóng 1310nm/1550nm, trong cổng đầu ra tích hợp đầu nối FC/APC phản xạ cực thấp, có thể sử dụng dây nhảy lai để thích ứng với các loại đầu nối đo khác nhau, mà không ảnh hưởng đến phạm vi đo suy hao phản xạ. Khi thiết bị được kiểm tra (DUT) được kết nối với đầu cuối đầu ra DUT của dây nhảy, suy hao phản xạ của thiết bị được kiểm tra sẽ được hiển thị.
Thông số kỹ thuật
| Model # | U8523 |
| Phần tử cảm biến | InGaAs |
| Phạm vi bước sóng hoạt động | 1310 / 1550 nm |
| Phạm vi công suất | + 5 ~ -70 dBm |
| Phạm vi suy hao phản xạ | 0~60 dB |
| Loại sợi ứng dụng | SM tiêu chuẩn |
| Độ chính xác tương đối – Suy hao phản xạ | ± 0.4 dB |
| Độ chính xác công suất tuyệt đối | ± 0.2 dB |
| Độ chính xác tương đối – Suy hao chèn | < 0.02 dB (Điển hình) |
| Giao diện | RS232 |
| Nguồn | 100 ~ 240 V AC |
| Nhiệt độ hoạt động | 0～ +40℃ |
| Nhiệt độ bảo quản | -30～+80℃ |
| Chu kỳ hiệu chuẩn lại | 2 năm |
| Kích thước | 245mm R×105mm C×320mm S |
| Trọng lượng | 3.5 kg |
