Thông tin chi tiết sản phẩm:
|
| Number of channels: | 5 (4 electrical ports, 1 optical port, PG and ED support) | Signal differential output amplitude: | 200~1000 mV |
|---|---|---|---|
| Data signal input sensitivity: | 50m mVpp | USB HID response time: | 10 ms |
| Làm nổi bật: | máy đo lỗi tốc độ hoạt động phím bảng điều khiển,Máy đo lỗi tốc độ đầy đủ 10G |
||

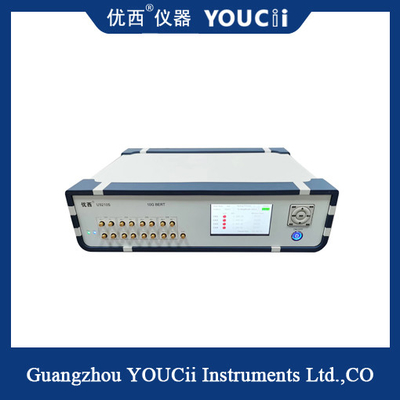

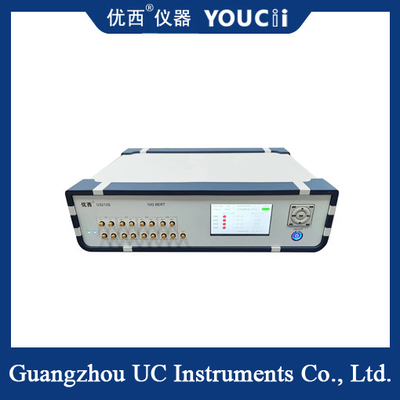

Máy đo lỗi tốc độ đầy đủ 10G hiển thị 4 kênh hỗ trợ thao tác phím bảng điều khiển
Máy đo lỗi tốc độ đầy đủ 10G bốn kênh U9210S là một thiết bị kiểm tra mạnh mẽ với một số tính năng nổi bật.
Đầu tiên, nó hỗ trợ PG và ED song song bốn kênh, cũng như đầu ra đồng hồ đơn, giúp nó có thể đáp ứng nhu cầu kiểm tra song song đa kênh và cải thiện hiệu quả kiểm tra.
Thứ hai, U9210S hỗ trợ 37 điểm tốc độ từ 0,6144 đến 15,0Gbps, có nghĩa là nó có thể bao phủ một phạm vi tốc độ rộng để đáp ứng nhu cầu của các tình huống kiểm tra khác nhau.
Ngoài ra, nó hỗ trợ nhiều loại mã, chẳng hạn như PRBS7, PRBS9, PRBS15, PRBS23 và PRBS31, mang đến cho người dùng nhiều lựa chọn và tính linh hoạt hơn.
Về mặt phát hiện lỗi, U9210S hỗ trợ phát hiện lỗi liên tục và giám sát lỗi theo thời gian, giúp tìm ra các vấn đề trong truyền tín hiệu một cách chính xác và cải thiện độ chính xác của bài kiểm tra.
Thông số kỹ thuậtSố.
| Đối số | Tối thiểu | Mô hình | Tối đa | đơn vị | 1 |
| Tốc độ dữ liệu | 0,6144 | 0,614,0,622,1,25,2,5,5,0,9,953,10,00,10,3125,10,52,11,09,11,32,11,7,12,12,5,14,025,14,5,15, v.v. | 15,0 | Gbps | 2 |
| Số kênh | 5 (4 cổng điện, 1 cổng quang, hỗ trợ PG và ED) | 3 | |||
| Mẫu mã | PRBS7, PRBS9, PRBS15, PRBS23, PRBS31 | 4 | |||
| Thời gian tăng và giảm (20% đến 80%) | 18 | 23 | ps | 8 | |
| Đảo ngược mẫu | Hỗ trợ đảo ngược tín hiệu ở đầu phát và đầu thu | 6 | |||
| Biên độ đầu ra vi sai tín hiệu | 200 | 600 | 1000 | mV | 7 |
| Jitter đầu ra dữ liệu (RMS) | 1,5 (10,3125G) | ps | 8 | ||
| Giao diện đầu vào/đầu ra dữ liệu | Vi sai, ghép nối AC, trở kháng 50 ohm, SMA | 9 | |||
| Đầu ra đồng hồ | 100 | 156,25 | MHz | MHz | 10 |
| 25 | 50 | °C | 11 | ||
| Điểm giao nhau mắt đầu ra dữ liệu | 49 | 50 | °C | % | 12 |
| Thời gian phản hồi USB HID | 10 | 25 | 13 | ||
| Nhiệt độ hoạt động | 10 | 25 | 50 | °C | 14 |
| Điện áp hoạt động (AC) | 180 | 220 | 250 | V |
