Thông tin chi tiết sản phẩm:
|
Dải bước sóng: | 850 ~ 1700nm | Loại sợi ứng dụng: | Tiêu chuẩn SM và MM |
---|---|---|---|
Độ tuyến tính (công suất): | ≤± 0,06dB (1200 ~ 1610nm, + 0 ~ -60dBm) | thời gian hiệu chuẩn: | USB + trig |
Kích thước: | 52mm H,60mm W,150mm S | Trọng lượng: | 1.0kg |
Làm nổi bật: | Máy đo năng lượng quang học tầm động,Máy đo điện năng quang học giao diện USB,Máy đo năng lượng quang 85dB |

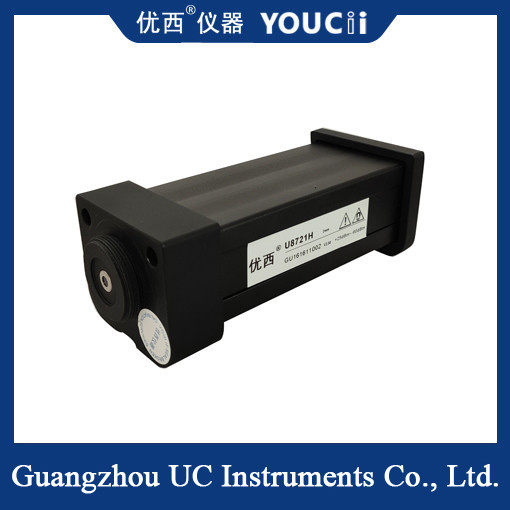

Máy đo công suất quang giao diện USB, dải động lên đến 85dB
Chu kỳ lấy mẫu của mô-đun máy đo công suất quang tốc độ cao U8721 của Quảng Châu Youxi có thể đạt đến mức uS và dữ liệu có thể được thu thập và xử lý nhanh hơn. Mô-đun máy đo công suất sử dụng giao diện giao tiếp USB, có thể giao tiếp trực tiếp với PC, hiển thị dữ liệu và đặt thông số thông qua phần mềm cấu hình.
Mô-đun máy đo công suất quang tốc độ cao U8721 có thể được sử dụng trong các thành phần WDM có độ chính xác cao, các thành phần mảng lưới dẫn sóng quang AWG, các thành phần PLC dẫn sóng quang phẳng, WSS, OPM, DPSK, bộ khuếch đại quang EDFA và các ứng dụng đo quang sợi quang nói chung khác. So với các mẫu máy đo công suất khác của Quảng Châu Youxi, U8721 có các đặc điểm là lấy mẫu tốc độ cao và hình dạng nhỏ, đặc biệt thích hợp để lắp ráp thành hệ thống lấy mẫu máy đo công suất quang đa kênh.
Các tính năng khác của máy đo công suất quang tốc độ cao U8721 là: khởi động nhanh, độ chính xác đo cao, nhiều dải công suất và số kênh tùy chọn, giao diện giao tiếp USB, tốc độ cao và tiện lợi, và giá cả phải chăng.
Thông số kỹ thuật
Model | U8721C | U8721D |
Phần tử cảm biến | InGaAs | |
Dải bước sóng | 850 ~ 1700 nm | |
Bước sóng hiệu chuẩn | 980/1310/1490 / 1510~1640nm Hiệu chuẩn liên tục | |
Dải công suất | + 5 ~ -80dBm | |
Chu kỳ lấy mẫu công suất (Tốc độ) | 10 us (100KHz) | |
Loại sợi ứng dụng | SM và MM tiêu chuẩn | |
Giao diện đầu vào quang | Hỗ trợ khớp nối sợi trần hoặc Bộ điều hợp FC/LC/SC | |
Độ không đảm bảo tuyệt đối (độ chính xác) ở điều kiện tham chiếu |
± 4% (1200 nm ~ 1610 nm) | |
Độ không đảm bảo tương đối (độ chính xác) ở điều kiện tham chiếu |
< 0.02 dB Giá trị điển hình | |
Độ tuyến tính (công suất) | ≤± 0.06dB (1200 ~ 1610 nm, + 0 ~ -60dBm) | |
Suy hao phản hồi | > 40 dB | |
Giao diện giao tiếp | USB + trig | USB + Trig + Lượng tương tự BNC |
Chu kỳ hiệu chuẩn | 2 năm | |
Nhiệt độ hoạt động | 0 ~ +40℃ | |
Nhiệt độ bảo quản | -30 ~ +80℃ | |
Kích thước | 52mm C, 60 mm R, 150 mm S | |
Trọng lượng | 1.0 kg |
