Thông tin chi tiết sản phẩm:
|
| Phần tử cảm biến: | InGaAs | Loại sợi ứng dụng: | Kích thước lõi SM và MM tiêu chuẩn lên tới 62,5 um |
|---|---|---|---|
| Lợi nhuận mất mát: | ＞ 40dB | Phương thức giao tiếp: | RS232 |
| Nhiệt độ hoạt động: | 0 ~ +40℃ | Trọng lượng: | 0.5kg |
| Làm nổi bật: | Máy đo điện quang đơn kênh mini,RS232 Máy đo năng lượng quang nhỏ,Máy đo năng lượng quang học nhỏ |
||

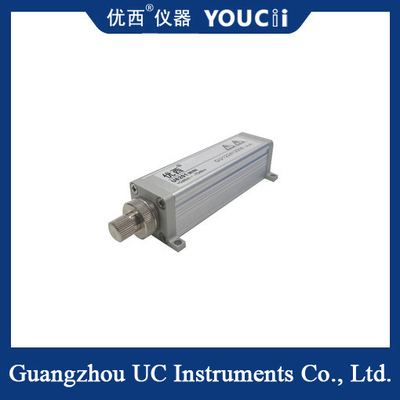

Máy đo năng lượng quang học đơn kênh có hiệu suất tuyệt vời và kích thước nhỏ
Mô-đun đo công suất quang UC8201MINI có thể được sử dụng cho các thành phần DWDM đa phân WD chính xác cao, các thành phần AWG lưới dẫn sóng quang học,Các thành phần PLC dẫn sóng quang học phẳng, WSS, OPM, DPSK, bộ khuếch đại quang học EDFA và các ứng dụng đo quang quang quang phổ biến khác.UC8201MINI có đặc điểm hình dạng nhỏ gọn, đặc biệt phù hợp để lắp ráp vào các hệ thống lấy mẫu máy đo công suất quang đa kênh.
Phải.
1.WDM, GFF, AWG, thử nghiệm thiết bị PLC
2. Đánh giá tổn thất, đo lường tổn thất trở lại
3. cảm biến sợi quang, thử nghiệm cáp sợi quang
4. Phân tán chế độ phân cực PMD và đo PDL phụ thuộc vào phân cực
5. Phương tiện quang học, thử nghiệm phòng thí nghiệm R & D truyền thông
đặc tính
1- Bắt đầu nhanh và đo chính xác cao.
2Phạm vi đo năng lượng động rộng.
thông số kỹ thuật
| Mô hình | U8201MINI |
| Các phần tử cảm biến | InGaAs |
| Phạm vi bước sóng | 850 ~ 1700 nm |
| Độ dài sóng hiệu chuẩn | 850/980/1310/1490/1550/1610 nm |
| Phạm vi công suất (dBm) | +7 ~ -70 dBm |
|
Thời gian lấy mẫu công suất (Tỷ lệ) |
1 ms ((1KHz) |
| Loại sợi ứng dụng | SM và MM tiêu chuẩn đến kích thước lõi 62.5 um |
| giao diện đầu vào quang học | FC/PC hoặc FC/APC |
|
Sự không chắc chắn tuyệt đối (chính xác) ở điều kiện tham chiếu |
± 4% (1200 nm ~ 1610 nm) |
|
Sự không chắc chắn tương đối (chính xác) ở điều kiện tham chiếu |
< 0,02 dB Thông thường |
| Tính tuyến tính (năng lượng) | ≤ ± 0,06 dB (1200 nm ~ 1610 nm, 5 ~ -50 dBm) |
| Lợi nhuận mất mát | > 40 dB |
| Giao diện truyền thông | RS232 |
| Thời gian hiệu chuẩn | 2 năm |
| Nhiệt độ hoạt động | 0 ~ +40°C |
| Nhiệt độ lưu trữ | -30 ~ +80°C |
| Kích thước | 37 mm W, 25 mm H, 115 mm D |
| Trọng lượng | 00,5 kg |
Mô hình mô tả
Phần trước Phần sau
