Thông tin chi tiết sản phẩm:
|
| Cấu trúc: | 245mm W, 105mm H, 320mm S | Vật liệu: | Kim loại |
|---|---|---|---|
| Số kênh: | số 8 | Dãy công suất: | +10 ~ -65dBm |
| Dải bước sóng: | 850 ~ 1700nm | Bước sóng hiệu chuẩn: | 850/980/1310/1490/1550/1610nm |
| Loại sợi ứng dụng: | Kích thước lõi SM và MM tiêu chuẩn lên tới 62,5 um | ||
| Làm nổi bật: | Máy đo năng lượng quang học hiệu suất cao,Máy đo năng lượng quang học giá cả phải chăng,Máy đo năng lượng quang đa kênh |
||

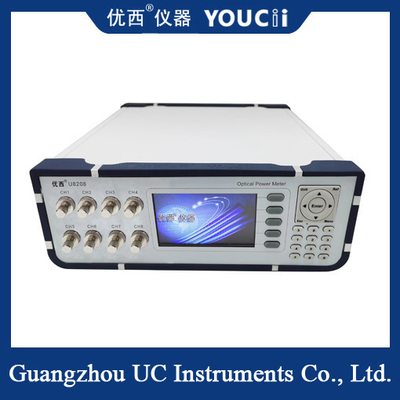

Máy đo điện quang đa kênh với màn hình là giá cả phải chăng và hiệu suất cao
Máy đo công suất quang đa kênh là một dụng cụ được sử dụng để đo công suất của nhiều nguồn ánh sáng.
Làm thế nào nó hoạt động:
Máy đo công suất quang đa kênh chuyển đổi tín hiệu quang vào tín hiệu điện thông qua cảm biến quang.
Các tín hiệu điện được chuyển đổi thành tín hiệu kỹ thuật số bởi các bộ chuyển đổi quang điện.
Đơn vị thu thập và xử lý dữ liệu thu thập và xử lý tín hiệu để có được giá trị công suất của mỗi kênh.
Loại:
Máy đo điện quang đa kênh ma trận: thường có chức năng quét tự động, có thể nhanh chóng quét giá trị điện của nhiều nguồn ánh sáng.
Máy đo điện quang đa kênh tuyến tính: thường có tốc độ thử nghiệm cao hơn và độ nhạy tốt hơn.
Đặc điểm:
Năng lượng của nhiều nguồn ánh sáng có thể được đo đồng thời để cải thiện hiệu quả thử nghiệm.
Một số mô hình (như đồng hồ đo điện quang đa kênh trên bàn) sử dụng công nghệ lấy mẫu tốc độ cao, chẳng hạn như tốc độ lấy mẫu lên đến 500us thu thập dữ liệu tốc độ cao,phản xạ thời gian thực của các thay đổi trong công suất quang học.
Nó có các đặc điểm chính xác cao, phạm vi động lớn, tự làm bằng, phạm vi tự động v.v.
Nó có thể giao tiếp với máy tính thông qua giao diện giao tiếp cổng nối tiếp ảo USB và truyền dữ liệu thử nghiệm trong thời gian thực.
Một số mô hình cung cấp một chức năng để lưu giá trị chỉnh sửa Cài đặt, tự động lưu Cài đặt hiện tại.
Thông số kỹ thuật
| Mô hình # | U8201 | U8202 | U8204 | U820XH |
| Số kênh | 1 | 2 | 4 | X |
| Phạm vi năng lượng | +10 ~ -65dBm | +25 ~ -50dBm | ||
| Phạm vi bước sóng | 850 ~ 1700 nm | |||
| Độ dài sóng hiệu chuẩn | 850/980/1310/1490/1550/1610 nm | |||
| Loại sợi ứng dụng | SM và MM tiêu chuẩn đến kích thước lõi 62.5 um | |||
|
Toàn thể Sự không chắc chắn (chính xác) ở điều kiện tham chiếu |
± 4% (1200 nm ~ 1610 nm) | |||
|
Tương đối Sự không chắc chắn (chính xác) ở điều kiện tham chiếu |
< 0,02 dB Thông thường | |||
| Tính tuyến tính (năng lượng) | ≤ ± 0,06 dB (1200 nm ~ 1610 nm, 0 ~ -50 dBm) | |||
| Lợi nhuận mất mát | > 40 dB | |||
| Nhiệt độ hoạt động | 0 + 40°C | |||
| Nhiệt độ lưu trữ | -30 ️ +80°C | |||
| Thời gian hiệu chuẩn lại | 2 năm | |||
| Kích thước | 245 mm W, 105 mm H, 320 mm D | |||
| Trọng lượng | 20,0 kg | |||
Kịch bản ứng dụng:
Nó phù hợp với các kịch bản mà trong đó sức mạnh của nhiều nguồn ánh sáng cần phải được đo cùng một lúc, chẳng hạn như truyền thông sợi quang và thử nghiệm quang điện tử.
