Thông tin chi tiết sản phẩm:
|
| Bảo hành: | 1 năm | Thời gian hiệu chuẩn lại: | 2 năm |
|---|---|---|---|
| Sự không chắc chắn tương đối: | ＜ 0,02 dB điển hình | Yêu cầu năng lượng: | Điện áp xoay chiều 100~240V |
| Nhiệt độ hoạt động: | 0°C đến 50°C | nhiệt độ lưu trữ: | -20°C đến 60°C |
| Vật liệu: | Kim loại | ||
| Làm nổi bật: | Máy đo công suất quang 48 kênh,Đường quang đa phương Đường đo điện quang,Máy đo năng lượng quang học kinh tế |
||

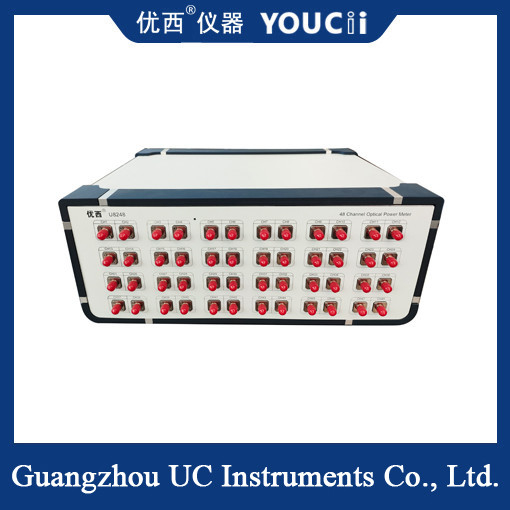

48-Channel Economic Optical Power Meter đo nhiều đường quang đồng thời
An optical power meter is an instrument based on the photoelectric effect and optical detection technology used to measure the output power of a light source and the power attenuation of an optical signal in an optical fiber or optical waveguide.
Máy đo công suất quang 48 kênh có thể đồng thời đo công suất quang của tối đa 48 đường quang khác nhau, cải thiện đáng kể hiệu quả và độ chính xác đo lường.
Làm thế nào nó hoạt động:
Thành phần cốt lõi là một máy dò ánh sáng, chuyển đổi tín hiệu ánh sáng thành tín hiệu điện.
Khi tín hiệu ánh sáng chạm vào bề mặt của máy dò ánh sáng, năng lượng của photon kích thích sự sản xuất các photoelectron, tạo thành tín hiệu dòng hoặc điện áp.Bằng cách đo kích thước của các tín hiệu điện, giá trị công suất của tín hiệu quang học có thể được thu được.
| Mô hình # | U8201 | U8202 | U8248 | U820XH |
| Số kênh | 1 | 2 | 48 | X |
| Phạm vi năng lượng | +10 ~ -65dBm | +25 ~ -50dBm | ||
| Phạm vi bước sóng | 850 ~ 1700 nm | |||
| Độ dài sóng hiệu chuẩn | 850/980/1310/1490/1550/1610 nm | |||
| Loại sợi ứng dụng | SM và MM tiêu chuẩn đến kích thước lõi 62.5 um | |||
|
Toàn thể Sự không chắc chắn (chính xác) ở điều kiện tham chiếu |
± 4% (1200 nm ~ 1610 nm) | |||
|
Tương đối Sự không chắc chắn (chính xác) ở điều kiện tham chiếu |
< 0,02 dB Thông thường | |||
| Tính tuyến tính (năng lượng) | ≤ ± 0,06 dB (1200 nm ~ 1610 nm, 0 ~ -50 dBm) | |||
| Lợi nhuận mất mát | > 40 dB | |||
| Nhiệt độ hoạt động | 0 + 40°C | |||
| Nhiệt độ lưu trữ | -30 ️ +80°C | |||
| Thời gian hiệu chuẩn lại | 2 năm | |||
| Kích thước | 345 mm W, 205 mm H, 420 mm D | |||
| Trọng lượng | 20,0 kg | |||
Kịch bản ứng dụng:
Trường truyền thông: Trong hệ thống truyền thông quang học, nó được sử dụng để kiểm tra sức mạnh, mất tích chèn,mất phản xạ và các thông số khác của thiết bị sợi quang để đảm bảo chất lượng truyền tín hiệu của mạng truyền thông quang học.
Sân truyền sợi quang: Khám phá sự mất mát và chất lượng của sợi quang, xác định xem kết nối sợi quang có vững chắc hay không, hộp kết nối cáp có lỗi, v.v.để đảm bảo sự ổn định và độ tin cậy của truyền quang sợi.
Lĩnh vực sản xuất laser: kiểm tra sức mạnh đầu ra của laser và điều chỉnh các thông số của laser để đảm bảo rằng sức mạnh đầu ra của laser nằm trong phạm vi chỉ định và vẫn ổn định.
Điện tử thiết bị thử nghiệm trường: kiểm tra độ sáng của đèn diode phát sáng (LED), độ sáng của nguồn ánh sáng,Độ nhạy của cảm biến ánh sáng và các thông số khác để xác định xem hiệu suất của thiết bị điện tử có đáp ứng các thông số kỹ thuật hay không.
