Thông tin chi tiết sản phẩm:
|
| Phần tử cảm biến: | InGaAs | Phạm vi bước sóng hoạt động: | Có thể tùy chỉnh |
|---|---|---|---|
| Dãy công suất: | + 5 ~ -70 dBm | Phạm vi mất mát trở lại: | 0~60dB |
| Độ chính xác tương đối – Suy hao chèn: | < 0,02 dB điển hình | Sức mạnh: | 100 ~ 240 V xoay chiều |
| Trọng lượng: | 3,5kg | ||
| Làm nổi bật: | Thiết bị mất tích chèn hai bước sóng tùy chọn,Thiết bị mất tích chèn hai bước sóng |
||

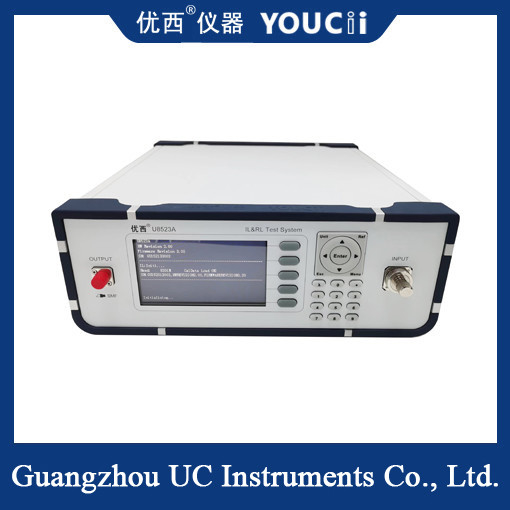

Độ dài sóng làm việc của công cụ mất tích chèn hai bước sóng là tùy chọn
Máy phân tích mất tích chèn hai bước sóng là một loại dụng cụ được sử dụng đặc biệt để đo mất tích chèn (IL) và mất mát trở lại (RL) của các thiết bị thụ động (như đầu nối, nối, vv.) trong hệ thống truyền thông sợi quang.
Tổng quan
Máy kiểm tra mất tích chèn hai bước sóng là một thiết bị thử nghiệm chính xác cao có khả năng đo mất tích chèn và mất mát trở lại ở hai bước sóng khác nhau (thường là 1310nm và 1550nm).Công cụ này đóng một vai trò quan trọng trong việc phát triển, sản xuất và bảo trì hệ thống truyền thông sợi quang.
Thứ hai, nguyên tắc hoạt động
Bằng cách chèn một cặp nguồn tiếng ồn vào nguyên tắc cầu, các hai bước sóng cắm-track thiết bị mất mát có thể đo mạch thử nghiệm trong điều kiện tải và không tải.Công cụ sẽ phát ra một tần số và sức mạnh cụ thể của tín hiệu thử nghiệm, và sau đó bằng cách đo công suất xảy ra và phản xạ của tín hiệu thử nghiệm, tính giá trị mất tích chèn và giá trị mất mát trở lại của thiết bị đo ở bước sóng cụ thể.
Đặc điểm
Đo hai bước sóng: Nó có thể được đo ở 1310nm và 1550nm ở hai bước sóng khác nhau để đáp ứng nhu cầu thử nghiệm ở các bước sóng khác nhau.
Độ chính xác cao: Sử dụng công nghệ và thuật toán thử nghiệm tiên tiến, nó có thể đạt được độ chính xác cao của việc đo mất tích chèn và mất mát trở lại.
Hoạt động dễ dàng: Với giao diện người dùng trực quan và quy trình hoạt động đơn giản, người dùng chỉ cần làm theo các hướng dẫn để hoàn thành thử nghiệm.
Ghi lại và phân tích dữ liệu: Nó có thể tự động ghi lại dữ liệu thử nghiệm và cung cấp các chức năng phân tích dữ liệu để giúp người dùng hiểu rõ hơn về hiệu suất của thiết bị đang được thử nghiệm.
Thông số kỹ thuật
| Mô hình # | U8523 |
| Các phần tử cảm biến | InGaAs |
| Phạm vi bước sóng hoạt động | 1310 / 1550 nm |
| Phạm vi năng lượng | + 5 ~ -70 dBm |
| Phạm vi Loss Return | 0 ~ 60 dB |
| Loại sợi ứng dụng | Tiêu chuẩn SM |
| Độ chính xác tương đối | ± 0,4 dB |
| Độ chính xác năng lượng tuyệt đối | ± 0,2 dB |
| Độ chính xác tương đối | < 0,02 dB Thông thường |
| Giao diện | RS232 |
| Sức mạnh | 100 ~ 240 V AC |
| Nhiệt độ hoạt động | 0 ̊ +40°C |
| Nhiệt độ lưu trữ | -30 ̊+80°C |
| Thời gian hiệu chuẩn lại | 2 năm |
| Kích thước | 245mm W × 105mm H × 320mm D |
| Trọng lượng | 30,5 kg |
Quy trình sử dụng
Chuẩn bị thử nghiệm: Hãy chắc chắn rằng thiết bị được kết nối đúng cách và được làm nóng trước. Kiểm tra xem giá trị thiệt hại của việc chèn dây đo có đủ điều kiện và mặt cuối có sạch không.
Mất trở lại bằng không: Kết nối đầu đầu của đường đánh dấu với giao diện đầu ra của nguồn ánh sáng, bọc đầu kia của đường đánh dấu bằng một thanh cuộn,điều chỉnh giá trị công suất quang của kênh mất mát trở lại trong phạm vi chỉ định, nhấn phím Zero cho đến khi cửa sổ mất trả lại hiển thị -00-.
Chuẩn đoán mất mát trở lại: nới lỏng đường đánh dấu vết thương, chèn cuối đường đánh dấu vào giao diện đo điện quang, nhấn phím Ref để hiệu chuẩn.
đo mất mát quay trở lại: Kết nối máy nhảy tiêu chuẩn với thiết bị đang được thử nghiệm, bọc đầu kia của thiết bị đang được thử nghiệm từ 4 đến 5 vòng,và giá trị hiển thị bởi thiết bị là giá trị mất mát trở lại của bước sóng tương ứng của thiết bị.
