Thông tin chi tiết sản phẩm:
|
| Phạm vi suy giảm: | ≥ 40 dB | loại điện áp: | 3.0V hoặc 5.0V |
|---|---|---|---|
| điện áp hoạt động: | 12V | Nhiệt độ hoạt động: | 0-50°C |
| Cấu trúc: | (D)45×(R)41×(C)9,7 ±0,2mm | Loại kết nối: | tùy chỉnh |
| chuyển đổi thời gian: | ≤ 10ms (chuyển đổi tuần tự liền kề) | ||
| Làm nổi bật: | Chuyển đổi quang tốc độ cao,1*8 Optical Switch,1310/1550nm Optical Switch |
||

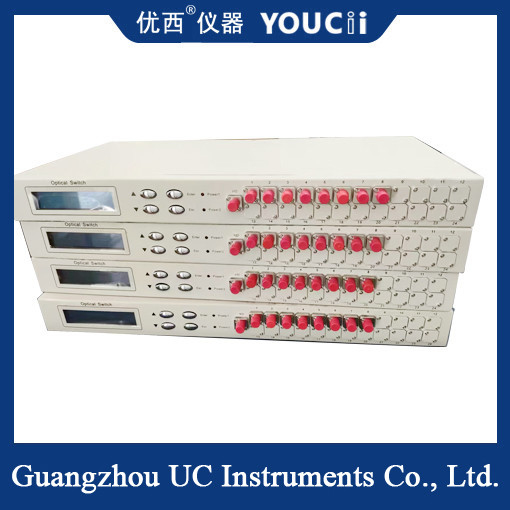

1 * 8 Multi-Channel High-Speed Optical Switch 1310/1550nm Được sử dụng rộng rãi
Chuyển đổi quang 8-channel, như tên gọi cho thấy, là một thiết bị chuyển đổi quang với 8 kênh độc lập.Nó cho phép tín hiệu quang linh hoạt chuyển đổi giữa các kênh này để đáp ứng nhu cầu của các kịch bản ứng dụng khác nhau.
Loại chính
Theo các nguyên tắc thực hiện và phương tiện kỹ thuật khác nhau, công tắc quang 8 kênh có thể được chia thành nhiều loại, bao gồm nhưng không giới hạn ở:
Chuyển đổi quang học cơ học: Thông qua chuyển động của các cấu trúc cơ học (chẳng hạn như gương vi mô, cánh tay quay, v.v.).) để thay đổi hướng đường quang để đạt được chuyển đổi các tín hiệu quangLoại chuyển đổi quang học này thường có sự ổn định và độ tin cậy cao, nhưng tốc độ chuyển đổi tương đối chậm.
Chuyển đổi quang học MEMS (chuyển đổi quang học hệ thống vi điện cơ) : Sử dụng công nghệ vi điện tử để sản xuất các cấu trúc cơ học nhỏ để đạt được chuyển đổi tín hiệu quang học.Các công tắc quang MEMS kết hợp sự ổn định của các công tắc quang cơ học với tốc độ cao của các thiết bị điện tử, và có những lợi thế về kích thước nhỏ, trọng lượng nhẹ, tiêu thụ năng lượng thấp và tốc độ chuyển đổi nhanh.
Chuyển đổi quang điện: Thay đổi chỉ số khúc xạ của vật liệu thông qua các hiệu ứng quang điện (như hiệu ứng Pucker), và sau đó điều khiển đường truyền của tín hiệu quang.Các công tắc quang điện thường có tốc độ chuyển đổi cao hơn và băng thông rộng hơn, nhưng có thể yêu cầu điện áp truyền động cao hơn.
thông số kỹ thuật
| Số loại | U8418 |
| Độ dài sóng hoạt động | 1260 1650nm |
| Độ dài sóng thử nghiệm | 1310nm / 1550 nm |
| Mất tích nhập | ≤1,2 dB |
| khả năng lặp lại | ≤ ± 0,05 dB |
| Lợi nhuận mất mát | ≥50dB |
| crossstalk | ≥ 55dB |
| Mất phụ thuộc độ dài sóng | ≤0.25 |
| Mất phụ thuộc phân cực | ≤0.02 |
| Thời gian chuyển đổi | ≤ 10ms ((Tiếp nối nối tiếp) |
| Loại sợi | SM ((9/125um) |
| Biểu mẫu kết nối | FC/PC |
| Cảng giám sát | RJ45, RS-232 |
| Nguồn cung cấp điện làm việc | AC: 85 264 ((50/60Hz) |
| Nhiệt độ hoạt động | -5 ′′ + 60°C |
| Nhiệt độ lưu trữ | -40 ️ + 80°C |
| Loại khung xe | 19 inch chuẩn 1U rack ((483 × 220 × 44mm) |
Kịch bản ứng dụng
Chuyển đổi quang 8 kênh đã được sử dụng rộng rãi trong truyền thông quang học, cảm biến quang học, thử nghiệm quang học và các lĩnh vực khác.
Mạng truyền thông quang học: trong hệ thống phân phối đa chiều sóng (WDM), công tắc quang học 8 kênh có thể được sử dụng để định tuyến, bảo vệ và khôi phục tín hiệu quang học.
Hệ thống cảm biến quang học: Trong các hệ thống cảm biến sợi quang phân tán, các công tắc quang học 8 kênh có thể được sử dụng để đạt được phép đo đồng thời nhiều điểm,cải thiện hiệu quả và độ chính xác của hệ thống cảm biến.
Thiết bị thử nghiệm quang học: Trong quá trình thử nghiệm các thiết bị và hệ thống quang học,Chuyển mạch quang 8 kênh có thể được sử dụng để mô phỏng các điều kiện đường quang khác nhau để đánh giá và tối ưu hóa hiệu suất của các thiết bị và hệ thống quang.
