Thông tin chi tiết sản phẩm:
|
| Kích thước PD: | φ1 mm | nhiệt độ lưu trữ: | -20°C đến 60°C |
|---|---|---|---|
| giao diện: | RS232 | Phạm vi suy hao: | 0~35 dB（Loại 40dB） |
| Thời gian hiệu chuẩn lại: | 2 năm | hiệu chỉnh bước sóng: | 850nm ~ 1700nm |
| Công suất đầu vào tối đa: | +5dBm | ||
| Làm nổi bật: | Máy đo năng lượng quang tích hợp trên khung gầm,Máy đo năng lượng quang độc lập,Máy đo điện quang mô-đun nhỏ |
||

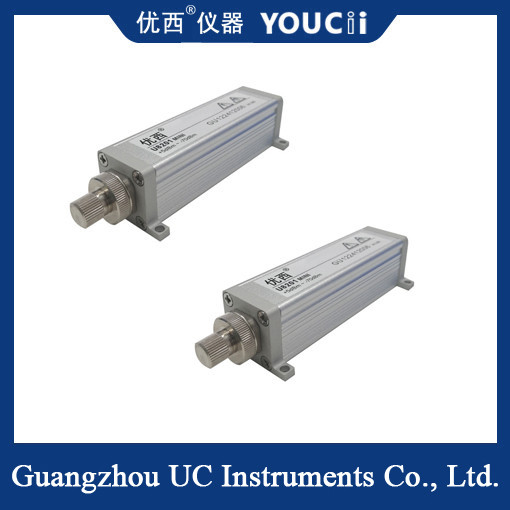

Mô-đun nhỏ có thể được sử dụng độc lập với khung hình tích hợp
Mô-đun đo công suất quang đơn kênh chuyển đổi tín hiệu quang nhận thành tín hiệu điện thông qua hiệu ứng quang điện,và sau đó đo và hiển thị sức mạnh của tín hiệu quang họcNó chủ yếu được sử dụng trong truyền thông sợi quang, optoelectronics, đo quang và các lĩnh vực khác để đo và theo dõi chính xác sức mạnh của nguồn ánh sáng.
Nguyên tắc hoạt động
Nguyên tắc hoạt động của mô-đun đo công suất quang đơn kênh dựa trên việc phát hiện và xử lý hiệu ứng quang điện và tín hiệu điện.khi ánh sáng chạm vào một yếu tố nhạy quang (như photodiode), năng lượng của photon được chuyển đổi thành năng lượng động của electron, tạo ra dòng điện hoặc điện áp trong yếu tố nhạy quang.lọc, chuyển đổi từ analog sang kỹ thuật số và các bước xử lý khác,và cuối cùng được chuyển đổi thành tín hiệu kỹ thuật số và hiển thị trên màn hình hiển thị của thiết bị hoặc được trình bày cho người dùng thông qua giao diện máy tính.
Đặc điểm chính
Đo độ chính xác cao: Các mô-đun đo công suất quang đơn kênh thường có khả năng đo công suất chính xác cao để đảm bảo kết quả đo chính xác ngay cả trong điều kiện năng lượng thấp.
Phạm vi bước sóng rộng: Để phù hợp với bước sóng hoạt động của các laser khác nhau, mô-đun đo công suất quang đơn kênh cần phải bao gồm một phạm vi bước sóng rộng.
Phản ứng nhanh: Một số ứng dụng cần đo lường công suất quang nhanh chóng thay đổi, vì vậy mô-đun đo công suất quang đơn kênh cần có đặc điểm phản hồi nhanh.
Khả năng thích nghi với môi trường: Máy đo điện quang thường được sử dụng trong nhiều môi trường khác nhau, chẳng hạn như phòng thí nghiệm, dây chuyền sản xuất công nghiệp, v.v.do đó, mô-đun đo điện quang đơn kênh cần có khả năng thích nghi môi trường tốt.
Thông số kỹ thuật
| Mô hình | U8201MINI |
| Các phần tử cảm biến | InGaAs |
| Phạm vi bước sóng | 850 ~ 1700 nm |
| Độ dài sóng hiệu chuẩn | 850/980/1310/1490/1550/1610 nm |
| Phạm vi công suất (dBm) | +7 ~ -70 dBm |
| Thời gian lấy mẫu công suất (Tỷ lệ) | 1 ms ((1KHz) |
| Loại sợi ứng dụng | SM và MM tiêu chuẩn đến kích thước lõi 62.5 um |
| giao diện đầu vào quang học | FC/PC hoặc FC/APC |
| Sự không chắc chắn tuyệt đối (chính xác) ở điều kiện tham chiếu | ± 4% (1200 nm ~ 1610 nm) |
| Sự không chắc chắn tương đối (chính xác) ở điều kiện tham chiếu | < 0,02 dB Thông thường |
| Tính tuyến tính (năng lượng) | ≤ ± 0,06 dB (1200 nm ~ 1610 nm, 5 ~ -50 dBm) |
| Lợi nhuận mất mát | > 40 dB |
| Giao diện truyền thông | RS232 |
| Thời gian hiệu chuẩn | 2 năm |
| Nhiệt độ hoạt động | 0 ~ +40°C |
| Nhiệt độ lưu trữ | -30 ~ +80°C |
| Kích thước | 37 mm W, 25 mm H, 115 mm D |
| Trọng lượng | 0.2 kg |
Kịch bản ứng dụng
Mô-đun đo công suất quang đơn kênh được sử dụng rộng rãi trong các kịch bản sau:
Thử nghiệm và bảo trì hệ thống truyền thông sợi quang.
Đo năng lượng trong việc phát triển và sản xuất các thiết bị quang điện tử.
Giám sát năng lượng trong các thí nghiệm và nghiên cứu quang học.
