Thông tin chi tiết sản phẩm:
|
| Tính tuyến tínhq: | ± 5% | Phạm vi đo lường: | -70dBm đến +10dBm |
|---|---|---|---|
| Giải pháp: | 0,01dB | Giao diện dữ liệu: | USB/RS232 |
| Bộ kết nối: | FC hoặc theo yêu cầu của bạn | Số kênh: | 1 |
| Phương thức giao tiếp: | +Trig +BNC | ||
| Làm nổi bật: | Mô-đun đo công suất quang đơn kênh,Mô-đun đo công suất quang học linh hoạt |
||

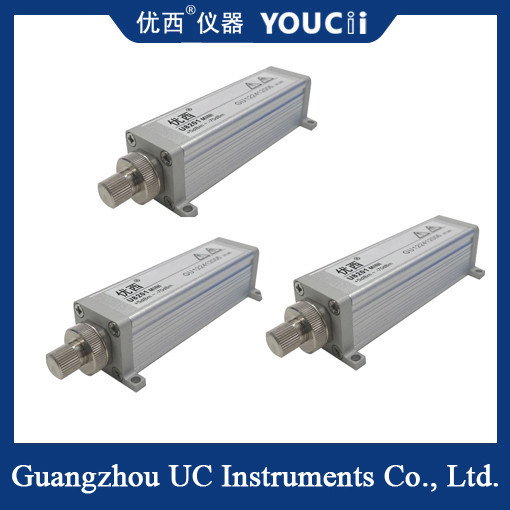

Mô-đun Máy Đo Công Suất Quang Đơn Kênh Có Khung Gầm Nhỏ Tích Hợp
Mô-đun máy đo công suất quang mini đơn kênh là một loại thiết bị được sử dụng để đo công suất tín hiệu quang. Nó thường có các đặc điểm như kích thước nhỏ, khởi động nhanh và dễ vận hành.
Khái niệm cơ bản
Máy Đo Công Suất Quang (OPM) là một thiết bị được sử dụng để đo công suất trong tín hiệu quang. Nó chủ yếu được sử dụng để kiểm tra công suất trung bình của ánh sáng và kết quả thường được biểu thị bằng dB hoặc dBm. dBm biểu thị công suất tuyệt đối, trong khi dB biểu thị công suất tương đối. Mô-đun máy đo công suất quang mini đơn kênh đề cập đến máy đo công suất quang có một kênh đo duy nhất và thể tích nhỏ.
Tính năng chính
Thiết kế một kênh: Chỉ có một kênh đo duy nhất để đo công suất của tín hiệu quang một kênh.
Kích thước mini: Nhỏ, dễ mang theo và sử dụng, thích hợp cho hoạt động trong không gian hạn chế hoặc môi trường di động.
Độ chính xác đo cao: Công suất của tín hiệu quang có thể được đo chính xác để đáp ứng nhu cầu kiểm tra độ chính xác cao.
Dải động rộng: có thể bao phủ một dải đo công suất lớn, thích ứng với các cường độ tín hiệu ánh sáng khác nhau.
Khởi động nhanh: Khởi động nhanh chóng, có thể nhanh chóng vào trạng thái làm việc, cải thiện hiệu quả kiểm tra.
Dễ vận hành: Giao diện vận hành đơn giản và trực quan, người dùng có thể bắt đầu mà không cần đào tạo phức tạp.
Thông số kỹ thuật
| Model | U8201MINI |
| Phần tử cảm biến | InGaAs |
| Dải bước sóng | 850 ~ 1700 nm |
| Bước sóng hiệu chuẩn | 850/980/1310/1490/1550/1610 nm |
| Dải công suất (dBm) | +7 ~ -70 dBm |
| Chu kỳ lấy mẫu công suất (Tốc độ) | 1 ms(1KHz) |
| Loại sợi ứng dụng | SM và MM tiêu chuẩn lên đến kích thước lõi 62,5 um |
| Giao diện đầu vào quang | FC/PC hoặc FC/APC |
| Độ không đảm bảo tuyệt đối (độ chính xác) ở điều kiện tham chiếu | ± 4% (1200 nm ~ 1610 nm) |
| Độ không đảm bảo tương đối (độ chính xác) ở điều kiện tham chiếu | ＜ 0.02 dB Điển hình |
| Độ tuyến tính (công suất) | ≤ ± 0.06 dB (1200 nm ~ 1610 nm, 5~ -50dBm) |
| Suy hao phản hồi | ＞ 40 dB |
| Giao diện truyền thông | RS232 |
| Thời gian hiệu chuẩn | 2 năm |
| Nhiệt độ hoạt động | 0 ~ +40℃ |
| Nhiệt độ bảo quản | -30 ~ +80℃ |
| Kích thước | 37 mm R, 25 mm C, 115 mm S |
| Trọng lượng | 0.5 kg |
Kịch bản ứng dụng
Mô-đun máy đo công suất quang mini đơn kênh được sử dụng rộng rãi trong thông tin quang, cảm biến sợi quang, đo lường quang học và các lĩnh vực khác, bao gồm nhưng không giới hạn ở các khía cạnh sau:
Kiểm tra liên kết sợi quang: Được sử dụng để kiểm tra suy hao công suất và suy hao phản hồi của các liên kết sợi quang.
Kiểm tra thiết bị quang: chẳng hạn như bộ khuếch đại quang, bộ suy hao quang, bộ ghép quang và các bài kiểm tra hiệu suất thiết bị quang khác.
Bảo trì mạng quang: Thực hiện giám sát công suất và khắc phục sự cố trong quá trình xây dựng và bảo trì mạng quang.
Nghiên cứu và giảng dạy: Được sử dụng làm công cụ đo lường trong các thí nghiệm quang học và giảng dạy.
