Thông tin chi tiết sản phẩm:
|
| giao diện quang học: | FC/PC | Loại chuyển mạch: | chốt |
|---|---|---|---|
| loại điện áp: | 3.0V hoặc 5.0V | Khả năng lặp lại: | ≤ ± 0,02 dB |
| Trọng lượng: | 2,5kg | kích thước khung gầm: | 290mm*120mm*260mm |
| Kích thước: | 1U, có thể gắn trên giá đỡ 19 inch | ||
| Làm nổi bật: | Chuyển đổi quang đa kênh một chế độ,Chuyển đổi quang đơn chế độ nhỏ gọn,Chuyển đổi quang đơn chế độ kinh tế |
||

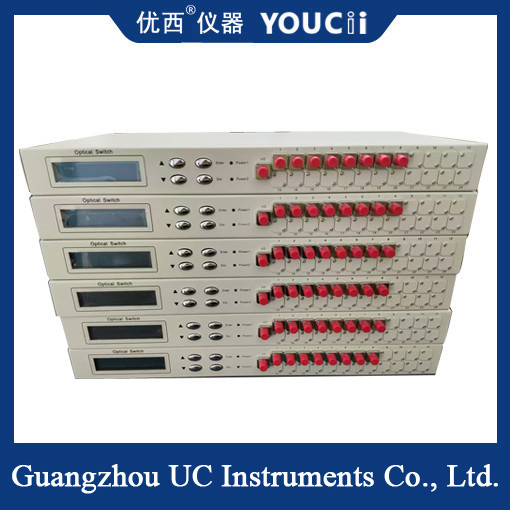

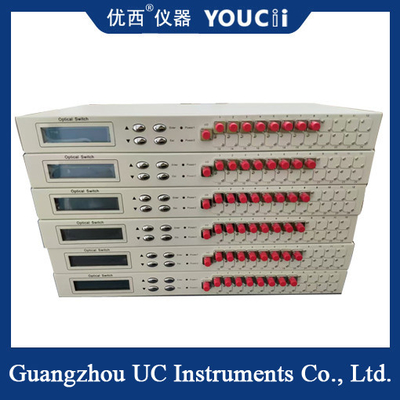

Multi-Channel Economic Single-Mode Optical Switch là hiệu quả chi phí
The 8-channel economical single-mode optical switch is an optical switching device with 8 independent channels, specifically designed for use in single-mode optical fiber systems.Nó có thể nhanh chóng chuyển tín hiệu quang giữa các đường dẫn quang khác nhau, và được sử dụng rộng rãi trong truyền thông sợi quang, thử nghiệm mạng quang, cảm biến sợi quang và các lĩnh vực khác.
Đặc biệt
Thiết kế đa kênh: Với 8 kênh độc lập, nhiều tín hiệu quang học có thể được xử lý đồng thời, cải thiện tính linh hoạt và hiệu quả của hệ thống.
Hỗ trợ Sợi đơn chế độ: Được thiết kế cho sợi đơn chế độ, phù hợp với đường dài, hệ thống truyền thông sợi quang tốc độ cao.
Kinh tế: Dưới tiền đề đảm bảo hiệu suất, việc sử dụng thiết kế và vật liệu kinh tế và hợp lý, giảm chi phí, phù hợp với người dùng có ngân sách hạn chế.
Chuyển đổi nhanh: Nó có khả năng chuyển đổi tín hiệu quang nhanh chóng, thời gian phản hồi ngắn, và nó đáp ứng các kịch bản ứng dụng với các yêu cầu thời gian thực cao.
Độ tin cậy cao: Việc sử dụng các thành phần quang học chất lượng cao và thiết kế cấu trúc để đảm bảo hoạt động ổn định lâu dài và giảm tỷ lệ thất bại.
Sự tích hợp dễ dàng: Các giao diện và giao thức tiêu chuẩn thường được thiết kế để tạo điều kiện tích hợp và kết nối với các thiết bị sợi quang khác.
thông số kỹ thuật
| Số loại | U8418 |
| Độ dài sóng hoạt động | 1260 1650nm |
| Độ dài sóng thử nghiệm | 1310nm / 1550 nm |
| Mất tích nhập | ≤1,2 dB |
| khả năng lặp lại | ≤ ± 0,05 dB |
| Lợi nhuận mất mát | ≥50dB |
| crossstalk | ≥ 55dB |
| Mất phụ thuộc độ dài sóng | ≤0.25 |
| Mất phụ thuộc phân cực | ≤0.02 |
| Thời gian chuyển đổi | ≤ 10ms ((Tiếp nối nối tiếp) |
| Loại sợi | SM ((9/125um) |
| Biểu mẫu kết nối | FC/PC |
| Cảng giám sát | RJ45, RS-232 |
| Nguồn cung cấp điện làm việc | AC: 85 264 ((50/60Hz) |
| Nhiệt độ hoạt động | -5 ′′ + 60°C |
| Nhiệt độ lưu trữ | -40 ️ + 80°C |
| Loại khung xe | 19 inch chuẩn 1U rack ((483 × 220 × 44mm) |
Kịch bản ứng dụng
The 8-channel economical single-mode optical switch is suitable for a variety of application scenarios, including but not limited to:
Hệ thống truyền thông sợi quang: Chuyển đổi và định tuyến nhanh các tín hiệu quang trong mạng truyền thông sợi quang.
Optical network testing: được sử dụng trong các hệ thống thử nghiệm sợi quang để mô phỏng và kiểm tra hiệu suất chuyển đổi và truyền giữa các đường quang khác nhau.
Hệ thống cảm biến sợi quang: Việc thu thập, truyền và xử lý tín hiệu quang được thực hiện trong mạng cảm biến sợi quang.
