Thông tin chi tiết sản phẩm:
|
| Kích thước: | 18,5cm x 10,0cm x 5,5cm | tuyến tính công suất: | ± 0,3dB |
|---|---|---|---|
| Độ phân giải của màn hình: | 0,01 | Lợi nhuận mất mát: | > 40dB |
| Kênh truyền hình: | 2 kênh | Bước sóng hiệu chuẩn: | 850/980/1310/1490/1550/1610nm |
| Chất lượng: | Chất lượng cao | ||
| Làm nổi bật: | Máy đo điện quang hai kênh,Máy đo năng lượng quang tích hợp,Máy đo năng lượng quang mô-đun khung gầm |
||

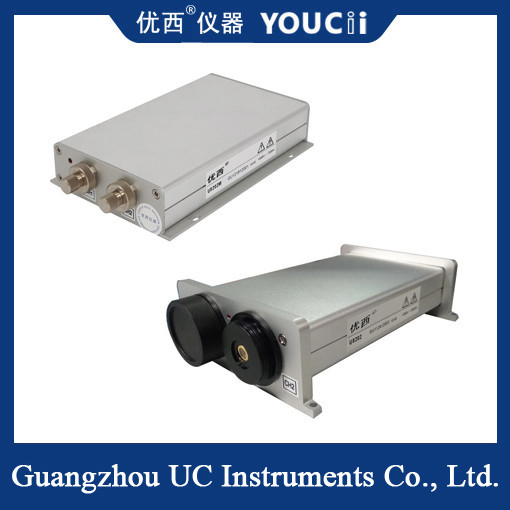

Máy đo điện quang hai kênh Mô-đun khung hình tích hợp có thể được sử dụng riêng biệt
Mô-đun đo công suất quang hai kênh tích hợp trong khung gầm là một thiết bị đo quang chính xác cao, chủ yếu được sử dụng để đo công suất của tín hiệu quang,và có chức năng hai kênh, có thể đo công suất quang của hai kênh quang cùng một lúc.
Chức năng và đặc điểm cơ bản
Đo hai kênh:
Mô-đun đo điện quang hai kênh được tích hợp trong khung hình có thể đo hai kênh quang độc lập cùng một lúc, cải thiện hiệu quả và độ chính xác đo lường.
Độ chính xác cao: Các mô-đun này thường có đặc điểm chính xác cao và có thể đo chính xác sức mạnh của tín hiệu quang học,đáp ứng các yêu cầu về độ chính xác đo trong nghiên cứu khoa học, công nghiệp và các lĩnh vực khác.
Phản ứng nhanh: Mô-đun khởi động nhanh chóng, có thể nhanh chóng phản ứng với các thay đổi trong tín hiệu quang học và hiển thị kết quả đo trong thời gian thực.
Ứng dụng rộng: Thích hợp cho nhiều loại sợi (như sợi đơn chế độ và sợi đa chế độ) và dải bước sóng, để đáp ứng nhu cầu của các kịch bản ứng dụng khác nhau.
Thiết kế vỏ tích hợp: Thiết kế này làm cho mô-đun đo điện quang nhỏ gọn hơn, di động hơn và dễ dàng tích hợp vào nhiều hệ thống thử nghiệm.
Thông số kỹ thuật
| Mô hình | U8201 | U8202 |
| Chức năng | Mô-đun đo công suất quang đơn kênh | Mô-đun đo công suất quang hai kênh |
| Loại máy dò | InGaAs | |
| Độ sóng hiệu chuẩn / phạm vi bước sóng hoạt động | 850nm ~ 1700nm | |
| Phạm vi đo công suất | +5 ~ -65 dBm | |
| Thời gian lấy mẫu công suất | ≥1 ms | |
| Loại sợi quang | Sợi đơn chế độ tiêu chuẩn và sợi đa chế độ | |
| Độ chính xác tuyệt đối | ± 4% (1200 nm ~ 1610 nm) | |
| Độ chính xác tương đối | < 0,02 dB Giá trị điển hình | |
| khả năng lặp lại | ±0,05 dB | |
| Tính tuyến tính công suất | ≤ +/- 0,02 dB (1200 nm ~ 1610 nm, + 0 ~ -60 dBm) | |
| Lợi nhuận mất mát | > 40 dB | |
| Lượng đầu vào tối đa | +5 dBm | |
| Thời gian hiệu chuẩn | hai năm | |
| Nhiệt độ hoạt động | 0 ~ +40°C | |
| Nhiệt độ lưu trữ | -30 ~ +80°C | |
| Năng lượng s | 5 V 2A | |
