Thông tin chi tiết sản phẩm:
|
| Hết giờ: | 100~156,25 MHz | Chế độ mã hóa tín hiệu: | NRZ/PAM4 |
|---|---|---|---|
| nhiệt độ lưu trữ: | -20～+70oC | Cổng kết nối: | SFP28,SFP+ |
| Bảo hành: | 1 năm | loại mã: | PRBS7、PRBS9、PRBS15、PRBS23、PRBS31 |
| Độ nhạy đầu vào tín hiệu dữ liệu (một đầu): | 50 | ||
| Làm nổi bật: | Kiểm tra lỗi hiệu suất cao 400G PAM4,Kiểm tra lỗi 400G PAM4,Máy kiểm tra lỗi NRZ/PAM4 |
||

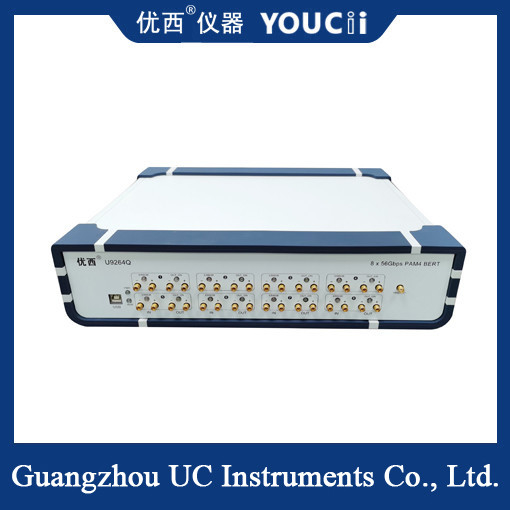

400G PAM4 High Performance Error Tester Chế độ mã hóa tín hiệu:NRZ/PAM4
Máy kiểm tra lỗi bit 400G PAM4 là một máy kiểm tra lỗi bit hiệu suất cao cho việc kiểm tra mô-đun máy thu quang tốc độ cao 400G.
Đặc điểm hiệu suất:
1, chế độ mã hóa tín hiệu: NRZ và PAM4, có thể tự động chuyển đổi giữa tín hiệu NRZ và PAM4 một cách tự do.
2, đầu ra đồng bộ tám kênh, được sử dụng để kiểm tra các sản phẩm 6.144G, 10G, 40G, 100G, 200G và 400G, thử nghiệm lỗi có thể là thử nghiệm đồng bộ độc lập hoặc tám chiều.
3, Hỗ trợ phát hiện lỗi liên tục và giám sát lỗi thời gian, hỗ trợ chức năng FEC phần cứng KP4/KR4.
4, Tỷ lệ hỗ trợ NRZ: 6.144, 10.312525, 25.7812526, 26.5625, 28,05 Gpbs.
5, Tỷ lệ hỗ trợ PAM: 14.062526, 26.562528,9GBd.
6, Mã hỗ trợ NRZ: PRBS7, 9, 10, 11, 15, 23, PRBS31, Người dùng xác định.
7, Loại mã hỗ trợ PAM4: PRBS11Q, 13Q, 15Q, 20Q, 23Q, 31Q, 49Q, 58Q, SSPRQ, JP03A, JP03B, Người dùng xác định.
8, tần số đồng hồ của mặc định 4 tần số chia, hỗ trợ một phần tư, 1/8, 1/16, 1/32, 1, 64, 1 / tần số hơn 128 điểm.
9. Chế độ giao tiếp: USB đến HID. Không cần phải lái xe, giao tiếp với thiết bị thông qua phần mềm máy tính trên PC, đặt bộ đo lỗi bit và kiểm tra tỷ lệ lỗi bit.
Các thông số kỹ thuật
| Không, không. | Lý lẽ | MIN | Mô hình | MAX | Đơn vị |
| 1 | Chế độ mã hóa tín hiệu | NRZ/PAM4 | |||
| 2 | Tỷ lệ dữ liệu | 6.144 | 6.144,10.3125,20,25,25.78125,26.5625,28.05 | 28.05 | Gbps |
| 3 | Mô hình mã | PRBS7,PRBS9,PRBS11,PRBS13,PRBS15,PRBS16,PRBS23,PRBS31,USER PRBS13Q,SSPRQ,JP03A,JP03B | |||
| 4 | Thời gian tăng xuống ((20% đến 80%) | 14 | 35 | pS | |
| 5 | Chuyển đổi mô hình | Các tín hiệu ở đầu nhận được tự động đảo ngược | |||
| 6 | Phạm vi đầu ra tín hiệu (một đầu) | 200 | 800 | 1000 | mV |
| 7 | 25G Data Output jitter (RMS) | 500 | 700 | Fs | |
| 8 | Giao diện nhập dữ liệu/đi ra dữ liệu | Phân biệt, ghép AC, 50 ohm trở kháng, nữ 2.92mm SMA | |||
| 9 | Khả năng ra đồng hồ | 0.2 | 6.64 | 13.28 | GHz |
| 10 | Độ nhạy đầu vào tín hiệu dữ liệu (một kết thúc) | 50 | mVpp | ||
| 11 | Dữ liệu đầu ra bản đồ mắt giao điểm NRZ | 49 | 50 | 52 | % |
| 12 | PAM4 Chiều cao của mắt (theo chiều cao của mắt) | 80 | 110 | 200 | mV |
| 13 | Tính tuyến tính của bản đồ mắt PAM | 0.95 | 0.98 | 1 | |
| 14 | Nhiệt độ hoạt động | 10 | 25 | 50 | °C |
Máy đo lỗi đo bản đồ mắt điện
