Thông tin chi tiết sản phẩm:
|
| Biên độ đầu ra tín hiệu: | 200mV | Vật liệu: | Kim loại |
|---|---|---|---|
| Chế độ mã hóa tín hiệu: | NRZ/PAM4 | Kích thước: | 17,3 x 8,7 x 5,3 inch |
| kết nối: | USB, mạng LAN, GPIB | Tốc độ dữ liệu: | 6.144,10,3125,20,25,25,78125,26,5625,28,05 |
| đầu ra đồng hồ: | 6,64 | ||
| Làm nổi bật: | Mô-đun máy thu quang PM4 BERT,400G PM4 BERT,PM4 cao tốc BERT |
||

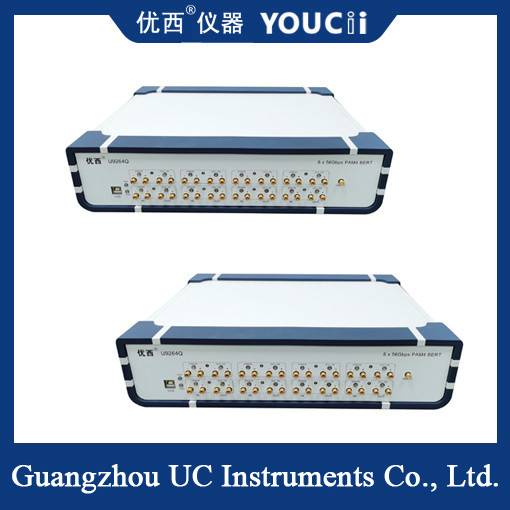

Thiết bị kiểm tra mô-đun thu phát quang tốc độ cao 400G PM4 BERT
Đặc điểm sản phẩm
Chuyển đổi kiểu mã:
Các bộ phát hiện lỗi thông thường chỉ có thể tạo ra một mẫu mã duy nhất, trong khi bộ phát hiện lỗi 400G PAM4 có thể chuyển đổi các mẫu mã NRZ (mã không trở về 0) và PAM4 (điều chế biên độ xung bốn mức) mà không cần bất kỳ phụ kiện ngoại vi nào.
Tín hiệu PAM4 là điều chế biên độ xung 4 mức, có thể hiển thị nhiều thông tin logic bit hơn so với các tín hiệu kỹ thuật số truyền thống, phù hợp với các hệ thống truyền thông quang tốc độ cao.
Khả năng kiểm tra tốc độ cao:
Hỗ trợ tốc độ PAM4 từ 24.33GBaud đến 30GBaud, đáp ứng các yêu cầu kiểm tra của mô-đun thu phát quang tốc độ cao 400G.
Nó cũng hỗ trợ các chức năng nâng cao như mã hóa Gray và FEC (sửa lỗi chuyển tiếp) để đảm bảo tính toàn diện và chính xác của bài kiểm tra.
Tính linh hoạt:
Cả kích hoạt bên trong và bên ngoài, điều chỉnh biên độ đầu ra, điều chỉnh tỷ lệ mức tín hiệu truyền PAM4 và các chức năng khác, đối với thử nghiệm sản xuất tự động mô-đun thu phát quang tốc độ cao cung cấp một sự đảm bảo hiệu quả.
Tỷ lệ lỗi bit có thể được đọc bằng số lượng lỗi bit bên trong hoặc dữ liệu nhận được có thể được trả lại cho mô-đun phát hiện lỗi của bộ phân tích lỗi để xác định tỷ lệ lỗi bit.
Kiểm tra tiêu chuẩn:
Đáp ứng các yêu cầu kiểm tra của IEEE 802.3bs 400G và OIF-CEI-56G/28G và các tiêu chuẩn quốc tế khác để đảm bảo khả năng tương thích và độ tin cậy của kết quả kiểm tra.
Thông số kỹ thuật
| Không. | Tham số | TỐI THIỂU | Mô hình | TỐI ĐA | Đơn vị |
| 1 | Chế độ mã hóa tín hiệu | NRZ/PAM4 | |||
| 2 | Tốc độ dữ liệu | 6.144 | 6.144,10.3125,20,25,25.78125,26.5625,28.05 | 28.05 | Gbps |
| 3 | Mẫu mã | PRBS7,PRBS9,PRBS11,PRBS13,PRBS15,PRBS16,PRBS23,PRBS31,USER PRBS13Q,SSPRQ,JP03A,JP03B. | |||
| 4 | Thời gian tăng/giảm (20% đến 80%) | 14 | 35 | pS | |
| 5 | Đảo ngược mẫu | Tín hiệu ở đầu nhận được tự động đảo ngược | |||
| 6 | Biên độ đầu ra tín hiệu (đơn) | 200 | 800 | 1000 | mV |
| 7 | Độ rung đầu ra dữ liệu 25G (RMS) | 500 | 700 | fs | |
| 8 | Giao diện đầu vào/đầu ra dữ liệu | Vi sai, ghép AC, trở kháng 50 ohm, đầu cái 2.92mm SMA | |||
| 9 | Đầu ra đồng hồ | 0.2 | 6.64 | 13.28 | GHz |
| 10 | Độ nhạy đầu vào tín hiệu dữ liệu (đơn) | 50 | mVpp | ||
| 11 | Giao điểm sơ đồ mắt đầu ra dữ liệu NRZ | 49 | 50 | 52 | % |
| 12 | Chiều cao mắt PAM4 (trên mỗi chiều cao mắt) | 80 | 110 | 200 | mV |
| 13 | Tính tuyến tính của sơ đồ mắt PAM | 0.95 | 0.98 | 1 | |
| 14 | Nhiệt độ hoạt động | 10 | 25 | 50 | °C |
Kịch bản ứng dụng
Kiểm tra linh kiện quang điện: Thích hợp cho các mô-đun thu phát quang tốc độ cao 200G và 400G và kiểm tra linh kiện quang điện.
Phòng thí nghiệm và nghiên cứu khoa học: Được sử dụng trong các phòng thí nghiệm truyền thông quang học và các tổ chức nghiên cứu khoa học để nghiên cứu và xác minh hiệu suất và độ tin cậy của công nghệ truyền thông quang tốc độ cao.
Nhà sản xuất mô-đun quang học: Các nhà sản xuất mô-đun quang học trong nước dựa vào các thao tác thủ công trong quá trình vận hành mô-đun quang học.
Tuy nhiên, việc vận hành thủ công không hiệu quả và tốn kém. Do đó, một số nhà sản xuất cân nhắc việc phát triển phần mềm kiểm tra tự động để thực hiện vận hành, hiệu chuẩn và xuất báo cáo mô-đun quang học tự động.
Đồng hồ đo lỗi 400G PAM4 đáp ứng yêu cầu này với giao tiếp lệnh Tiêu chuẩn công cụ lập trình (SCPI).
