Thông tin chi tiết sản phẩm:
|
| Pin: | 300 giờ | Bước sóng hiệu chuẩn: | 633nm |
|---|---|---|---|
| Trọng lượng: | 0.5kg | Nguồn cung cấp điện: | Pin 9V hoặc USB |
| Sản phẩm: | Máy đo công suất quang | tuyến tính công suất: | ±0,02 dB |
| Kích thước: | 52mm H, 60 mm W, 150 mm S | ||
| Làm nổi bật: | Máy thăm dò đo công suất quang học cỡ nhỏ,Máy thăm dò đo điện quang ổn định cao,80dBm Optical Power Meter Probe |
||

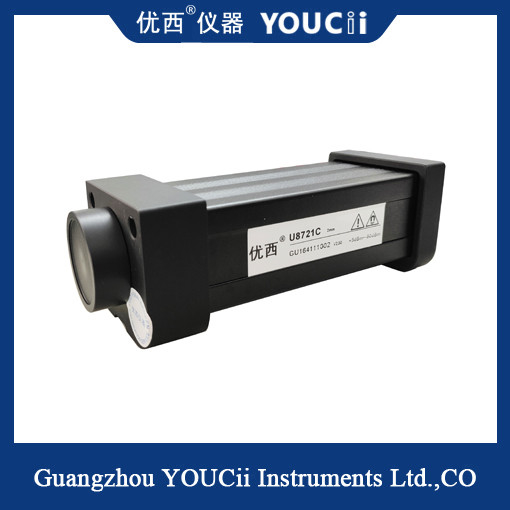

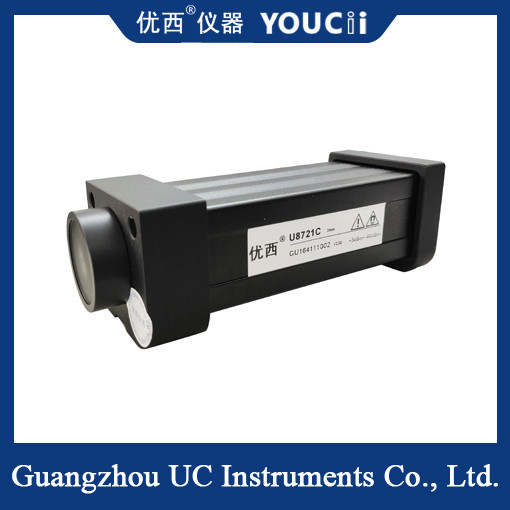

Máy đo năng lượng quang học Probe Độ ổn định cao Kích thước nhỏ +5~-80dBm
Dựa trên nguyên tắc chuyển đổi quang điện, đầu dò đo công suất quang chuyển đổi tín hiệu quang thành tín hiệu điện để đo.Khi tín hiệu ánh sáng được chiếu trên máy dò ánh sáng, dòng quang được tạo ra, và sức mạnh của tín hiệu quang có thể được tính bằng cách đo kích thước của dòng quang.Các đầu dò máy đo công suất quang thường có mạch xử lý tín hiệu để khuếch đại, lọc và số hóa dòng quang để cải thiện độ chính xác và ổn định đo lường.
Các đầu dò đo điện quang được sử dụng rộng rãi trong truyền thông quang học, cảm biến sợi quang, xây dựng cáp quang học, bảo trì và CATV.Các đầu dò đo năng lượng quang học có thể được sử dụng để đo năng lượng truyềnNgoài ra, trong lĩnh vực cảm biến sợi quang, các hệ thống kết nối quang học được sử dụng để xác định hiệu suất của các mạng quang học.đầu dò đo điện năng quang học cũng có thể được sử dụng để đo đầu ra điện năng quang học của cảm biến sợi quang, cung cấp cơ sở cho phân tích hiệu suất của cảm biến.
Thông số kỹ thuật
| Mô hình sản phẩm | U8721C | |
| Các phần tử cảm biến | InGaAs | |
| Phạm vi bước sóng | 850 ~ 1700 nm | |
| Độ dài sóng hiệu chuẩn | 980/1310/1490 / 1510~1640nm Chuẩn đoán liên tục | |
| Phạm vi năng lượng | + 5 ~ -80dBm | |
| Thời gian lấy mẫu công suất (Tỷ lệ) | 10 us ((100KHz) | |
| Loại sợi ứng dụng | Tiêu chuẩn SM và MM | |
| giao diện đầu vào quang học | Hỗ trợ khớp sợi trần hoặc bộ điều hợp FC/LC/SC | |
| Sự không chắc chắn tuyệt đối (chính xác) ở điều kiện tham chiếu | ± 4% (1200 nm ~ 1610 nm) | |
| Sự không chắc chắn tương đối (chính xác) ở điều kiện tham chiếu | < 0,02 dB Giá trị điển hình | |
| Tính tuyến tính (năng lượng) | ≤ ± 0,06dB (1200 ~ 1610 nm, + 0 ~ -60dBm) | |
| Lợi nhuận mất mát | > 40 dB | |
| Giao diện truyền thông | USB + trig | USB + Trig + BNC Số lượng tương tự |
| Thời gian hiệu chuẩn | 2 năm | |
| Nhiệt độ hoạt động | 0 ~ +40°C | |
| Nhiệt độ lưu trữ | -30 ~ +80°C | |
| Kích thước | 52mm H,60 mm W,150 mm D | |
| Trọng lượng | 0.5kg | |
Các vấn đề cần được chú ý
Khi sử dụng đầu dò đo công suất quang học, bạn nên tuân thủ các thông số kỹ thuật hoạt động trong hướng dẫn sử dụng sản phẩm để tránh hư hỏng hoặc kết quả đo không chính xác do hoạt động không chính xác.
Máy đo công suất quang được hiệu chỉnh và duy trì thường xuyên để đảm bảo độ chính xác và ổn định đo lường.
Trong quá trình lưu trữ và vận chuyển, nên chú ý đến việc bảo vệ đầu dò đo công suất quang học khỏi bị hư hỏng cơ học và ẩm.
