Thông tin chi tiết sản phẩm:
|
| Sự không chắc chắn tương đối: | ＜ 0,02 dB điển hình | Năng lượng đầu ra: | 10mw |
|---|---|---|---|
| Nhiệt độ hoạt động: | 0°C đến 50°C | loại sợi quang: | Sợi quang đơn mode |
| Phương thức giao tiếp: | RS232, USB, Điều khiển bằng PC (tùy chọn RJ45) | Nhiệt độ hoạt động: | –10°C đến 50°C |
| bước sóng: | 1310,1490,1550,1625nm | ||
| Làm nổi bật: | Hiển thị Máy đo điện quang,Máy đo điện quang ổn định cao,Máy đo công suất quang 8 kênh |
||

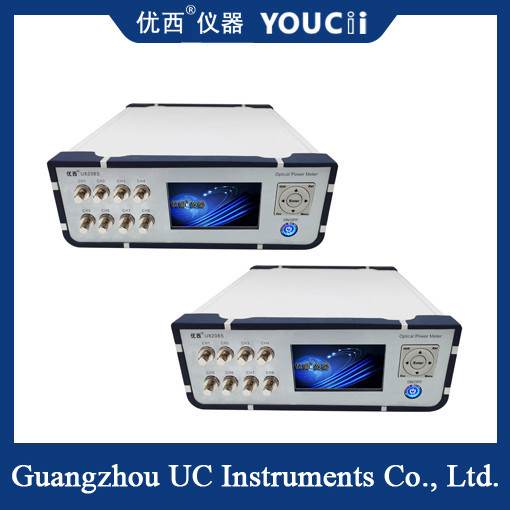

Máy đo công suất quang 8 kênh có màn hình hiển thị độ ổn định cao
Tính năng chính
Đo đa kênh: Với 8 kênh đo công suất quang độc lập, bạn có thể theo dõi nhiều tín hiệu quang cùng một lúc, cải thiện hiệu quả công việc.
Đo lường độ chính xác cao: Công nghệ chuyển đổi quang điện tiên tiến và thuật toán xử lý tín hiệu được sử dụng để đạt được phép đo công suất quang có độ chính xác cao nhằm đáp ứng nhu cầu kiểm tra của các hệ thống thông tin liên lạc bằng sợi quang khác nhau.
Màn hình lớn: được trang bị màn hình hiển thị rõ ràng và dễ đọc, nó có thể hiển thị thông tin chính như giá trị công suất quang và bước sóng của mỗi kênh trong thời gian thực, rất thuận tiện cho người dùng quan sát và ghi lại.
Dải bước sóng rộng: Hỗ trợ nhiều bước sóng đo công suất quang, chẳng hạn như 1260nm, 1310nm, 1490nm, 1550nm, v.v., phù hợp với các yêu cầu kiểm tra hệ thống thông tin liên lạc bằng sợi quang khác nhau.
Lưu trữ và truyền thông dữ liệu: Với chức năng lưu trữ dữ liệu, kết quả đo có thể được lưu để phân tích sau này. Đồng thời, nó hỗ trợ các giao diện truyền thông như RS232 và USB để tạo điều kiện trao đổi dữ liệu và điều khiển từ xa với máy tính hoặc các thiết bị khác.
Thông số kỹ thuật
| Model # | U8201 | U8202 | U8204 | U820XH |
| Số kênh | 1 | 2 | 4 | X |
| Dải công suất | +10 ~ -65dBm | +25 ~ -50dBm | ||
| Dải bước sóng | 850 ~ 1700 nm | |||
| Bước sóng hiệu chuẩn | 850/980/1310/1490/1550/1610 nm | |||
| Loại sợi ứng dụng | SM và MM tiêu chuẩn lên đến kích thước lõi 62,5 um | |||
|
Tuyệt đối Độ không đảm bảo (độ chính xác) ở điều kiện tham chiếu |
± 4% (1200 nm ~ 1610 nm) | |||
|
Tương đối Độ không đảm bảo (độ chính xác) ở điều kiện tham chiếu |
＜ 0,02 dB Điển hình | |||
| Độ tuyến tính (công suất) | ≤ ± 0,06 dB (1200 nm ~ 1610 nm, 0~ -50dBm) | |||
| Suy hao phản hồi | ＞ 40 dB | |||
| Nhiệt độ hoạt động | 0 ～ +40℃ | |||
| Nhiệt độ bảo quản | -30 ～ +80℃ | |||
| Thời gian hiệu chuẩn lại | 2 năm | |||
| Kích thước | 245 mm R, 105 mm C, 320 mm S | |||
| Trọng lượng | 2,0 kg |
|||
Kịch bản ứng dụng
Máy đo công suất quang 8 kênh có màn hình hiển thị được sử dụng rộng rãi trong nghiên cứu và phát triển, sản xuất, bảo trì và thử nghiệm hệ thống thông tin liên lạc bằng sợi quang. Các tình huống ứng dụng cụ thể bao gồm nhưng không giới hạn ở:
Kiểm tra hệ thống thông tin liên lạc bằng sợi quang: Được sử dụng để kiểm tra các thông số chính như suy hao công suất quang và chất lượng tín hiệu quang của hệ thống thông tin liên lạc bằng sợi quang để đảm bảo hệ thống hoạt động bình thường.
Kiểm tra hiệu suất thiết bị quang: được sử dụng để kiểm tra các chỉ số hiệu suất của các thiết bị quang như bộ khuếch đại quang, bộ suy hao quang, công tắc quang, v.v., để cung cấp hỗ trợ dữ liệu cho việc phát triển và sản xuất thiết bị.
Bảo trì mạng sợi quang: Được sử dụng để bảo trì thường xuyên các mạng sợi quang, giám sát sự thay đổi công suất của tín hiệu quang và phát hiện và khắc phục sự cố kịp thời.
