Thông tin chi tiết sản phẩm:
|
| Mô hình sợi: | SMF | ổn định bước sóng: | ≤ ± 2 giờ chiều |
|---|---|---|---|
| Màu sắc: | bạc | giao diện: | USB, RS-232 |
| Số kênh: | 12 | Phần tử cảm biến: | InGaAs |
| Dải bước sóng: | 850 ~ 1700nm | ||
| Làm nổi bật: | Máy đo điện quang quét nhanh,Máy đo công suất quang 12 kênh,100K Tỷ lệ lấy mẫu Máy đo điện quang |
||

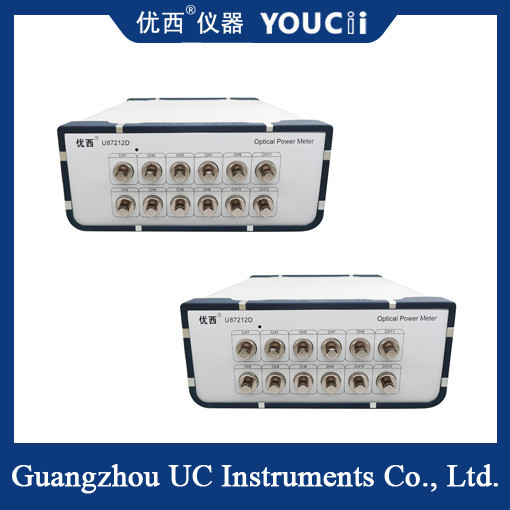

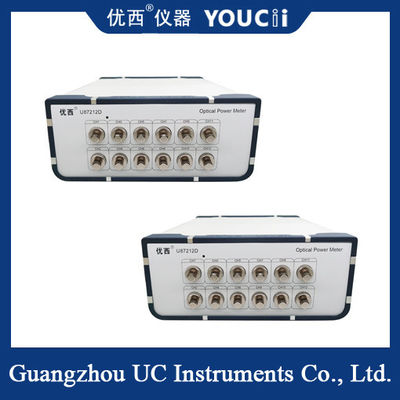

Máy đo công suất quang quét nhanh 12 kênh +5~-75dBm Tốc độ lấy mẫu 100K
Máy đo công suất quang quét nhanh 12 kênh chủ yếu được sử dụng để lắp đặt mạng quang, nghiệm thu kỹ thuật và bảo trì. Nó có thể kiểm tra thông tin như suy hao cắm của cáp MPO chỉ bằng một cú nhấp chuột và tích hợp các chức năng lưu trữ dữ liệu, phân tích ngưỡng và xuất dữ liệu. Thiết bị hoạt động tốt trong thử nghiệm phòng MPO, xác minh dây chuyền sản xuất, đánh giá phân cực và các ứng dụng hiện trường khác, và hiệu quả thử nghiệm cao hơn đáng kể so với các thiết bị truyền thống.
Đặc điểm kỹ thuật
Thiết kế đa kênh: Thiết kế 12 kênh, 24 kênh có thể được tùy chỉnh theo yêu cầu, để đáp ứng nhiều tình huống thử nghiệm.
Quét nhanh: Tốc độ quét nhỏ hơn 0,2 giây/kênh, giúp cải thiện đáng kể hiệu quả thử nghiệm.
Đo lường độ chính xác cao: Độ chính xác suy hao chèn ±0,1dB, độ phân giải 0,01dB, để đảm bảo độ chính xác của kết quả thử nghiệm.
Phạm vi bước sóng rộng: Phạm vi bước sóng bao gồm 850~1700nm, phù hợp với nhiều hệ thống thông tin liên lạc bằng sợi quang.
Lưu trữ và phân tích dữ liệu: Chức năng lưu trữ dữ liệu tích hợp hỗ trợ xuất dữ liệu, tạo điều kiện cho việc phân tích và xử lý sau này.
Giao diện truyền thông hệ thống: Giao diện USB được cung cấp để tạo điều kiện kết nối với máy tính và các thiết bị khác để đạt được truyền dữ liệu và điều khiển từ xa.
Thiết kế giao diện phổ quát: Các loại giao diện bao gồm đầu cái SM, MM MPO/PC 12/24 lõi, không cần chuyển đổi phức tạp, dễ sử dụng.
U87212DThông số kỹ thuật
| Model # | U87208D | U87212D | U87216D |
| Số kênh | 8 | 12 | 16 |
| Phần tử cảm biến | InGaAs | ||
| Phạm vi bước sóng | 850 ~ 1700 nm | ||
| Bước sóng hiệu chuẩn | 850/1310/1490/1510 ~1625 nm hiệu chuẩn liên tục | ||
| Phạm vi công suất | +7~ -73 dBm | ||
| Loại sợi ứng dụng | SM và MM tiêu chuẩn lên đến kích thước lõi 62,5 um | ||
| Độ không đảm bảo (độ chính xác) | ± 4% (1200 nm ~ 1610 nm) | ||
| Độ không đảm bảo tương đối | ＜ 0,02 dB Điển hình | ||
| Độ tuyến tính (công suất) | ≤ ± 0,06 dB (1200 nm ~ 1610 nm, 0~ -60dBm) | ||
| Suy hao phản hồi | ＞50 dB | ||
| Giao diện truyền thông | RS232, USB,RJ45 , SMA Trig. | ||
| Nhiệt độ hoạt động | 0 ～ +40℃ | ||
| Nhiệt độ bảo quản | -30 ～ +80℃ | ||
| Thời gian hiệu chuẩn lại | 2 năm | ||
| Kích thước | 235Wx55Hx320D | 245Wx105Hx320D mm | |
| Trọng lượng | 2.0 Kg | 3.0 kg | |
Lĩnh vực ứng dụng
Máy đo công suất quang quét nhanh 12 kênh được sử dụng rộng rãi trong thông tin liên lạc quang học, xử lý laser, y học, nghiên cứu khoa học và các lĩnh vực khác. Trong lĩnh vực thông tin liên lạc quang học, nó có thể được sử dụng để đo công suất đầu ra, suy hao và các thông số khác của thiết bị thông tin liên lạc quang học, có ý nghĩa to lớn để cải thiện chất lượng và độ ổn định của thông tin liên lạc. Trong lĩnh vực xử lý laser, nó chủ yếu được sử dụng để kiểm tra laser và công suất đầu ra của chúng để đảm bảo độ tin cậy và an toàn của quá trình xử lý. Ngoài ra, trong lĩnh vực y học và nghiên cứu khoa học, nó cũng có nhiều ứng dụng.
