Thông tin chi tiết sản phẩm:
|
| giao diện: | USB | Thời gian tăng giảm (20% đến 80%): | 14-35pS |
|---|---|---|---|
| Biên độ đầu ra tín hiệu (một đầu): | 200-1000mV | Độ nhạy đầu vào tín hiệu dữ liệu (một đầu): | 50mVpp |
| Vật liệu: | Kim loại | Số kênh: | số 8 |
| Nhiệt độ hoạt động: | 10~50℃ | ||
| Làm nổi bật: | Máy đo lỗi PAM4 tốc độ cao,Mô-đun máy thu quang PAM4 Máy đo lỗi,Máy đo lỗi 400G PAM4 |
||

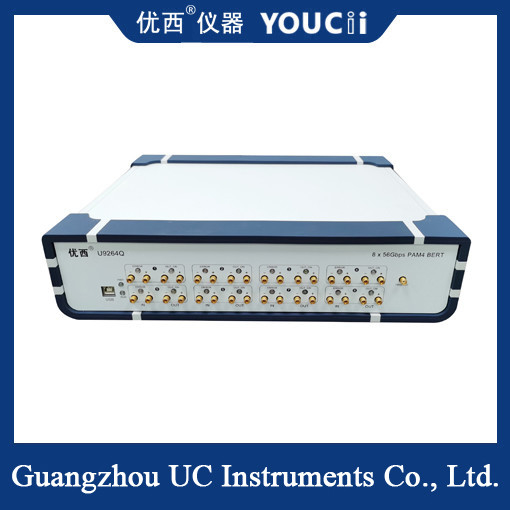

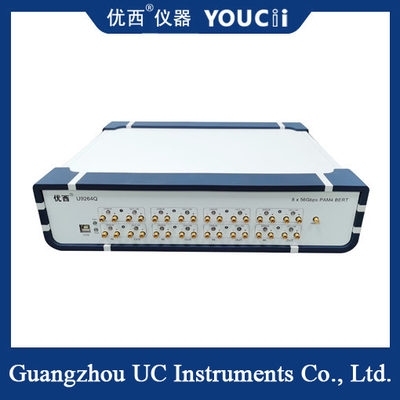

Thiết bị mô-đun thu phát quang tốc độ cao 400G PAM4 Error Meter
Máy phân tích lỗi 400G PAM4 là một máy phân tích lỗi hiệu suất cao được thiết kế để kiểm tra tín hiệu PAM4 (điều chế biên độ xung bốn mức) ở tốc độ 400G. Nó có thể chuyển đổi mã NRZ (mã không trở về 0) và PAM4 mà không cần bất kỳ phụ kiện ngoại vi nào, cung cấp một sự đảm bảo hiệu quả cho việc sản xuất và thử nghiệm tự động các mô-đun thu phát quang tốc độ cao.
Tính năng chính
Tốc độ cao và hiệu suất cao: Máy đo lỗi 400G PAM4 hỗ trợ tốc độ truyền lên đến 400G, có thể đáp ứng các yêu cầu kiểm tra của các hệ thống truyền thông tốc độ cao hiện tại và tương lai. Đồng thời, khả năng phân tích lỗi hiệu suất cao của nó có thể đảm bảo độ chính xác và độ tin cậy của bài kiểm tra.
Kiểm tra song song đa kênh: Một số máy dò lỗi 400G PAM4 (chẳng hạn như BERTWaveE856F) hỗ trợ 8 kênh song song, với một kênh đơn lên đến 28,9GBd, giúp cải thiện đáng kể hiệu quả kiểm tra.
Lựa chọn loại mã linh hoạt: Máy kiểm tra lỗi 400G PAM4 hỗ trợ nhiều loại mã NRZ và PAM4, bao gồm các loại mã chuỗi PRBS (chuỗi nhị phân ngẫu nhiên giả), các loại mã do người dùng xác định, v.v., để đáp ứng nhu cầu của các tình huống kiểm tra khác nhau.
Tín hiệu đầu ra có thể điều chỉnh: biên độ của tín hiệu đầu ra có thể được điều chỉnh, phân cực có thể được lật tự do và nó hỗ trợ hai chế độ kiểm tra: thời gian và liên tục, mang lại sự linh hoạt và tiện lợi hơn cho việc kiểm tra.
Hỗ trợ FEC: Một số máy dò lỗi 400G PAM4 (chẳng hạn như BERTWaveE856F) hỗ trợ KP4-RS (544, 514) FEC (sửa lỗi chuyển tiếp), giúp cải thiện hơn nữa độ chính xác và độ tin cậy của bài kiểm tra.
Thông số kỹ thuật
| Không. | Tham số | TỐI THIỂU | Mô hình | TỐI ĐA | Đơn vị |
| 1 | Chế độ mã hóa tín hiệu | NRZ/PAM4 | |||
| 2 | Tốc độ dữ liệu | 6.144 | 6.144,10.3125,20,25,25.78125,26.5625,28.05 | 28.05 | Gbps |
| 3 | Mẫu mã | PRBS7,PRBS9,PRBS11,PRBS13,PRBS15,PRBS16,PRBS23,PRBS31,USER PRBS13Q,SSPRQ,JP03A,JP03B. | |||
| 4 | Thời gian tăng/giảm (20% đến 80%) | 14 | 35 | pS | |
| 5 | Đảo ngược mẫu | Tín hiệu ở đầu thu được đảo ngược tự động | |||
| 6 | Biên độ đầu ra tín hiệu (đơn) | 200 | 800 | 1000 | mV |
| 7 | Độ rung đầu ra dữ liệu 25G (RMS) | 500 | 700 | fs | |
| 8 | Giao diện đầu vào/đầu ra dữ liệu | Vi sai, ghép AC, trở kháng 50 ohm, đầu nối SMA 2.92mm cái | |||
| 9 | Đầu ra đồng hồ | 0.2 | 6.64 | 13.28 | GHz |
| 10 | Độ nhạy đầu vào tín hiệu dữ liệu (đơn) | 50 | mVpp | ||
| 11 | Giao điểm sơ đồ mắt đầu ra dữ liệu NRZ | 49 | 50 | 52 | % |
| 12 | Chiều cao mắt PAM4 (trên mỗi chiều cao mắt) | 80 | 110 | 200 | mV |
| 13 | Tính tuyến tính của sơ đồ mắt PAM | 0.95 | 0.98 | 1 | |
| 14 | Nhiệt độ hoạt động | 10 | 25 | 50 | °C |
Máy đo lỗi 400G PAM4 được sử dụng rộng rãi trong việc phát triển và sản xuất các mô-đun thu phát quang (chẳng hạn như QSFP-DD/OSFP/QSFP28/CFPx/CXP), đặc biệt là trong việc kiểm tra các sản phẩm 400G song song. Ngoài ra, nó cũng có thể được sử dụng trong việc phát triển và sản xuất các thiết bị/hệ thống con quang học, kiểm tra chất lượng đầu vào và sản xuất của các nhà cung cấp thiết bị hệ thống, lắp đặt và khắc phục sự cố của thiết bị hệ thống và xác minh hiệu suất của các cụm cáp.
