Thông tin chi tiết sản phẩm:
|
| Cổng kết nối: | cổng quang | Số kênh: | 12 |
|---|---|---|---|
| Loại: | kiểm tra mã lỗi | nhiệt độ lưu trữ: | -20～+70oC |
| giao diện: | USB, mạng LAN, GPIB | Trường hợp nhiệt độ: | 5~45°C |
| Mô hình: | U9210F | ||
| Làm nổi bật: | Máy đo lỗi quang 12 kênh,Máy đo lỗi quang học 15G,622M ~ 15.0G Máy đo lỗi quang học |
||

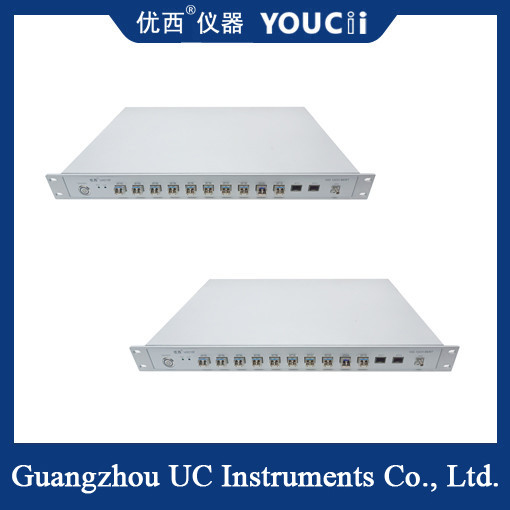

Máy đo lỗi quang toàn tốc độ 15G 12 kênh 622M ~ 15.0G BERT
Tổng quan về tính năng
Tốc độ cao: Tốc độ dữ liệu lên đến 15Gbps được hỗ trợ để đáp ứng các yêu cầu thử nghiệm của các hệ thống truyền thông quang học tốc độ cao hiện đại.
Nhiều kênh: Với 12 kênh cổng quang học, tất cả các kênh có thể đồng bộ hóa đầu vào và đầu ra, có thể phát hiện lỗi song song, cải thiện hiệu quả thử nghiệm.
Thử nghiệm tốc độ đầy đủ: Hỗ trợ từ tốc độ thấp đến tốc độ cao thử nghiệm lỗi tốc độ đầy đủ, bao gồm nhiều điểm tốc độ thông thường, phù hợp với mô-đun hoạt động thông thường hiện tại.
Độ chính xác cao: Với đầu ra đồng hồ jitter thấp và khả năng phát hiện lỗi chính xác cao để đảm bảo độ chính xác của kết quả thử nghiệm.
12 kênh điện (lưu ý rằng đây là một ví dụ về cổng điện, và các tính năng của cổng quang tương tự):Tất cả các kênh đồng bộ hóa đầu vào và đầu ra để cho phép phát hiện lỗi độc lập.
Phát hiện lỗi bit liên tục và định kỳ: Cung cấp phát hiện lỗi bit toàn diện.
Hỗ trợ nhiều loại mã khác nhau: chẳng hạn như PRBS7, PRBS23, PRBS31 vv, để đáp ứng các nhu cầu kiểm tra khác nhau.
Khả năng đồng hồ jitter thấp: Đảm bảo sự ổn định của tín hiệu thử nghiệm.
Thông số kỹ thuật
| Không, không. | Lý lẽ | Khoảng phút | Mô hình | Tối đa | đơn vị |
| 1 | Tỷ lệ dữ liệu | 0.614 | 0.614,1.22,2.25,2.457,2.5,3.07,3.125,4.915,5.0,6.144,6.25,8.5,9.953,10.00,10.3125,10.52,10.709,11.09,11.32,11.519,11.7 | 11.7 | Gbps |
| 2 | Số kênh | 12 (12 cổng kênh) | |||
| 3 | Mô hình mã | PRBS7,PRBS9,PRBS15,PRBS23,PRBS31 | |||
| 4 | Thời gian tăng và giảm (20% đến 80%) | 18 | 23 | ps | |
| 5 | Chuyển đổi mô hình | Hỗ trợ đảo ngược tín hiệu ở đầu phát và nhận | |||
| 6 | Phạm vi đầu ra tín hiệu (một đầu) | 200 | 800 | 1000 | mV |
| 7 | Data output jitter (RMS) | 1.5 ((10.3125G) | ps | ||
| 8 | Giao diện nhập dữ liệu/đi ra dữ liệu | Phân biệt, ghép AC, trở kháng 50 ohm, SMA | |||
| 9 | Khả năng ra đồng hồ | 100 | 156.25 | 156.25 | MHz |
| 10 | Độ nhạy đầu vào tín hiệu dữ liệu (một kết thúc) | 0.1 | Vpp | ||
| 11 | Dữ liệu đầu ra giao điểm bản đồ mắt | 50 | 52 | 54 | % |
| 12 | Nhiệt độ hoạt động | 10 | 25 | 50 | °C |
Cảnh báo sử dụng
Kết nối và cài đặt: Khi sử dụng máy đo lỗi, thiết bị truyền thông quang phải được kết nối đúng với thử nghiệm.và các thông số thích hợp nên được thiết lập theo các yêu cầu thử nghiệm, chẳng hạn như tốc độ tín hiệu, loại mã, vv.
Theo dõi và phân tích: Sau khi khởi động máy đo lỗi, số lượng và loại mã lỗi nên được theo dõi chặt chẽ và nguyên nhân của mã lỗi nên được tìm thấy thông qua chức năng phân tích.
Điều chỉnh và tối ưu hóa: Thực hiện các điều chỉnh và tối ưu hóa cần thiết dựa trên kết quả phân tích, chẳng hạn như thay thế các mô-đun quang và tối ưu hóa các kết nối sợi quang.
Kiểm tra lặp đi lặp lại: Để xác minh hiệu quả của điều chỉnh, thử nghiệm lặp lại có thể được thực hiện nhiều lần để đảm bảo độ tin cậy của kết quả thử nghiệm.
