Thông tin chi tiết sản phẩm:
|
| Loại màn hình: | LCD | Thời gian lấy mẫu: | 100us (10KHz) |
|---|---|---|---|
| Yêu cầu năng lượng: | Điện áp xoay chiều 100~240V | Bộ kết nối: | FC hoặc theo yêu cầu của bạn |
| Phương thức giao tiếp: | USB, RS-232 | Vật liệu: | Kim loại |
| Thời gian hiệu chuẩn lại: | 2 năm | ||
| Làm nổi bật: | Hiển thị máy đo năng lượng quang,Máy đo điện quang bốn kênh,Máy đo điện quang ngoài |
||

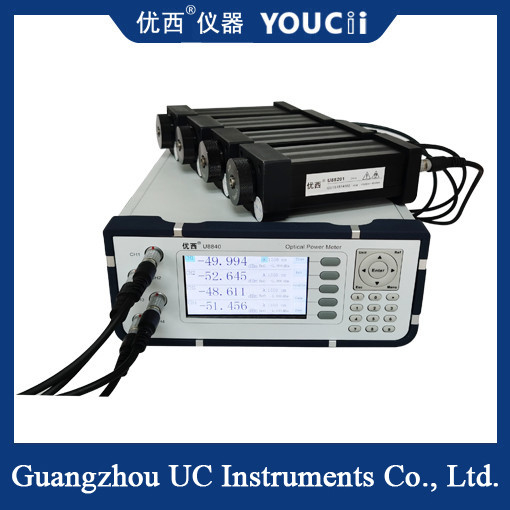

Máy đo điện quang bốn kênh với màn hình thăm dò bên ngoài
Máy đo năng lượng quang học bên ngoài bốn kênh thường bao gồm một máy dò ánh sáng, một bộ khuếch đại, bộ lọc, một bộ chuyển đổi từ analog sang kỹ thuật số và một vi xử lý.tín hiệu quang được nhận bởi máy dò ánh sáng và chuyển đổi thành tín hiệu điện, được xử lý bởi bộ khuếch đại và bộ lọc, và sau đó được chuyển đổi thành tín hiệu kỹ thuật số bởi bộ chuyển đổi analog-điện tử, và cuối cùng được xử lý và hiển thị bởi vi xử lý.
Nguyên tắc hoạt động của đồng hồ đo năng lượng quang ngoài bốn kênh dựa trên hiệu ứng quang điện, tức làtín hiệu quang được nhận bởi máy dò ánh sáng và chuyển đổi thành tín hiệu điện, và sau đó khuếch đại, lọc và số hóa thông qua mạch, và cuối cùng giá trị công suất của tín hiệu quang học được thu được.sức mạnh tín hiệu quang học của bốn đường quang khác nhau có thể được đo đồng thời.
| Mô hình | U88201 | U88202 | U88203 | U88204 |
| Loại máy dò | InGaAs kênh duy nhất | |||
| Phạm vi bước sóng hoạt động | 850 ~ 1700 nm | |||
| Phạm vi đo năng lượng | +5~ -80dBm | +15~ -70dBm | +25~ -60dBm | +10~ -55dBm |
| Thời gian lấy mẫu công suất | ≥ 0,01 ms | |||
| Loại sợi ứng dụng | Sợi đơn chế độ và sợi đa chế độ tiêu chuẩn, đường kính lõi sợi lên đến 62,5 um | |||
| Độ chính xác tuyệt đối | ±4% (1200 nm ~ 1610 nm) | |||
| Độ chính xác tương đối | < 0,02 dB Giá trị điển hình | |||
| Tính tuyến tính công suất | ≤+/- 0.02dB (1200 nm ~ 1610 nm, + 0 ~ -60 dBm) | |||
| Lợi nhuận mất mát | > 40 dB | |||
| Chu kỳ hiệu chuẩn | 2 năm | |||
| Giao diện đầu vào quang học | Hỗ trợ kẹp sợi quang hoặc chèn đầu nối FC / PC | Nhận không gian thử nghiệm bằng văn bản | ||
| Giao diện truyền thông | Cáp bảy lõi | |||
| Nhiệt độ hoạt động | 0~+40°C | |||
| Nhiệt độ lưu trữ | - 30~+80°C | |||
| Kích thước tổng thể | 155mmL,60mmW,52mm H | |||
| Trọng lượng | 0.5kg | |||
Tóm lại, đồng hồ đo công suất quang học bên ngoài có bốn kênh có đặc điểm đo chính xác cao, phản ứng nhanh, thiết kế đa kênh, v.v.và có nhiều ứng dụng trong truyền thông quang học, cảm biến sợi quang và khoa học sinh học.
