Thông tin chi tiết sản phẩm:
|
| Mô hình sợi: | SMF/MMF | Bộ kết nối: | FC hoặc theo yêu cầu của bạn |
|---|---|---|---|
| Kích thước PD: | φ2/5/12 mm | Nhiệt độ hoạt động: | 0～ +40 ℃ |
| Cung cấp hiệu điện thế: | 100~240V | Phần tử cảm biến: | InGaAs |
| Sản phẩm: | Máy đo công suất quang | ||
| Làm nổi bật: | 70dBm Xét nghiệm đo năng lượng quang ngoài,PD Xét nghiệm đo năng lượng quang ngoài |
||

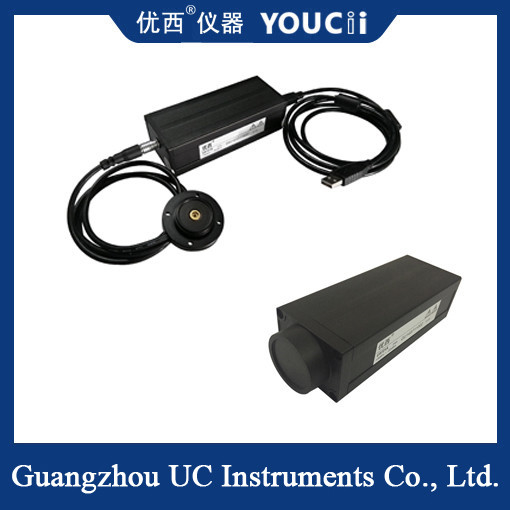

USB Scan nhanh PD Máy đo năng lượng quang học bên ngoài
Đặc điểm chức năng
Kết nối giao diện USB
Nó được kết nối với máy tính thông qua giao diện USB để nhận ra truyền dữ liệu và đọc dữ liệu thời gian thực.
Hỗ trợ chức năng cắm và chơi, đơn giản hóa quá trình kết nối và sử dụng.
Chức năng quét nhanh:
Với khả năng lấy mẫu tốc độ cao, nhiều phép đo công suất quang có thể được hoàn thành trong thời gian ngắn.
Nó phù hợp với các kịch bản đo năng lượng quang đòi hỏi theo dõi thời gian thực và phản ứng nhanh.
Thiết kế bên ngoài PD:
Photodiode (PD) là bên ngoài như một máy dò ánh sáng, cho phép đầu dò linh hoạt hơn để thích nghi với môi trường và nhu cầu đo lường khác nhau.
Thiết kế bên ngoài cũng giúp bảo vệ photodiode khỏi bị hư hỏng, kéo dài tuổi thọ của đầu dò.
Đo chính xác cao:
Máy thăm dò sử dụng thiết bị chuyển đổi quang điện hiệu suất cao, có thể nhận ra phép đo công suất quang học chính xác cao.
Bao gồm một loạt các phạm vi đo lường và bước sóng để đáp ứng các nhu cầu đo lường công suất quang học khác nhau.
| Mô hình | U8721A | U8721B | U8721C | U8721D | U8721H |
| Các phần tử cảm biến | InGaAs | ||||
| Phạm vi bước sóng | 850 ~ 1700 nm | ||||
| Độ dài sóng hiệu chuẩn | 850 / 980 / 1310 / 1510 ~ 1640nm Chuẩn đoán liên tục | ||||
| Phạm vi công suất (dBm) | + 5 ~ -65 | + 5 ~ -70 | + 5 ~ -80 | + 25 ~ -60 | |
|
Thời gian lấy mẫu công suất (Tỷ lệ) |
100 us ((10KHz) | 10 us ((100KHz) | |||
| Loại sợi ứng dụng | Tiêu chuẩn SM và MM | ||||
| giao diện đầu vào quang học | Chế độ hỗ trợ các khớp sợi trần hoặc FC/Bộ điều hợp LC/SC | ||||
|
Toàn thể Sự không chắc chắn (chính xác) ở điều kiện tham chiếu |
± 4% (1200 nm ~ 1610 nm) | ||||
|
Tương đối Sự không chắc chắn (chính xác) ở điều kiện tham chiếu |
< 0,02 dB Giá trị điển hình | ||||
| Tính tuyến tính (năng lượng) | ≤ ± 0,06dB (1200 ~ 1610 nm, + 0 ~ -60dBm) | ||||
| Lợi nhuận mất mát | > 40 dB | ||||
| Giao diện truyền thông | USB | +Trig | +Trig +BNC | +Trig | |
| Thời gian hiệu chuẩn | 2 năm | ||||
| Nhiệt độ hoạt động | 0 ~ +40°C | ||||
| Nhiệt độ lưu trữ | -30 ~ +80°C | ||||
| Kích thước | 52mm H,60 mm W,150 mm D | ||||
| Trọng lượng | 10,0 kg | ||||
USB quét nhanh PD đầu dò đo điện quang ngoài được sử dụng rộng rãi trong các lĩnh vực sau:
Truyền thông sợi quang: được sử dụng để đo công suất quang trong hệ thống truyền thông sợi quang, giám sát chất lượng truyền tín hiệu,và đảm bảo hoạt động ổn định của hệ thống liên lạc.
Kiểm tra quang học: Được sử dụng trong phòng thí nghiệm quang học để đo hiệu suất của các thiết bị quang học, chẳng hạn như laser, bộ khuếch đại quang học, bộ giảm nhẹ quang học, v.v.để cung cấp hỗ trợ dữ liệu cho nghiên cứu và phát triển quang học.
Giám sát mạng quang học: Nó được sử dụng để theo dõi sự thay đổi điện năng quang học trong mạng quang học trong thời gian thực, phát hiện và giải quyết các lỗi mạng tiềm ẩn kịp thời,và đảm bảo hoạt động ổn định của mạng lưới.
Nghiên cứu khoa học: Trong lĩnh vực quang học, quang điện tử và các nghiên cứu khác, được sử dụng để đo lường và phân tích những thay đổi và đặc điểm của sức mạnh quang học,thúc đẩy tiến bộ khoa học và đổi mới công nghệ trong các lĩnh vực liên quan.
