Thông tin chi tiết sản phẩm:
|
| Loại máy dò: | InGaAs | Cấu trúc: | 112X66X30mm |
|---|---|---|---|
| hiệu chỉnh bước sóng: | 850nm ~ 1700nm | Số kênh: | 1 |
| Mô hình sợi: | SMF/MMF | Chất lượng: | Chất lượng cao |
| Sản phẩm: | Máy đo công suất quang | ||
| Làm nổi bật: | - 70dBm Optical Power Meter Module,Mô-đun đo năng lượng quang nhỏ,Mô-đun đo công suất quang đơn kênh |
||

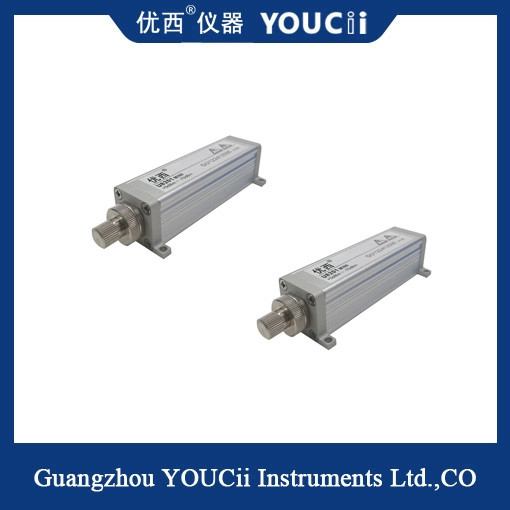

Mô-đun đo công suất quang đơn kênh mini +7 ~ -70dBm
Mô-đun đo công suất quang đơn kênh mini chủ yếu được sử dụng để đo công suất tuyệt đối của tín hiệu quang hoặc sự mất mát tương đối của công suất quang thông qua một phần sợi quang.Nó có thể giúp người dùng nhanh chóng và chính xác đánh giá chất lượng truyền quang sợi và đảm bảo sự ổn định và độ tin cậy của hệ thống truyền thông.
Kích thước nhỏ gọn: Thiết kế nhỏ làm cho mô-đun dễ dàng mang theo và vận hành, phù hợp để sử dụng trong môi trường phức tạp như độ cao cao và lĩnh vực.
Đo một kênh: Đo năng lượng quang thông qua một kênh đơn giản hóa quy trình hoạt động và cải thiện hiệu quả đo.
Đo độ chính xác cao: Các mô-đun mạch tích hợp tiên tiến và photodiodes được sử dụng để đảm bảo độ chính xác và ổn định của kết quả đo.
Chuẩn đoán nhiều bước sóng: tích hợp các điểm hiệu chuẩn bước sóng thông thường (chẳng hạn như 1310nm, 1490nm, 1550nm, vv), đồng thời hỗ trợ hiệu chuẩn bước sóng tùy chỉnh,để đáp ứng nhu cầu của các kịch bản ứng dụng khác nhau.
Tuổi thọ dài: Sử dụng thiết kế tiết kiệm năng lượng và pin lithium sạc lại (hoặc pin khô) để đảm bảo nhu cầu sử dụng lâu dài.
Hoạt động dễ dàng: Nhiệm vụ đo có thể được hoàn thành bằng cách vận hành nút đơn giản, và chức năng tự động hiệu chuẩn bằng không được hỗ trợ, làm giảm khó khăn trong hoạt động.
Thông số kỹ thuật
| Mô hình | U8201MINI |
| Các phần tử cảm biến | InGaAs |
| Phạm vi bước sóng | 850 ~ 1700 nm |
| Độ dài sóng hiệu chuẩn | 850/980/1310/1490/1550/1610 nm |
| Phạm vi công suất (dBm) | +7 ~ -70 dBm |
| Thời gian lấy mẫu công suất (Tỷ lệ) | 1 ms ((1KHz) |
| Loại sợi ứng dụng | SM và MM tiêu chuẩn đến kích thước lõi 62.5 um |
| giao diện đầu vào quang học | FC/PC hoặc FC/APC |
| Sự không chắc chắn tuyệt đối (chính xác) ở điều kiện tham chiếu | ± 4% (1200 nm ~ 1610 nm) |
| Sự không chắc chắn tương đối (chính xác) ở điều kiện tham chiếu | < 0,02 dB Thông thường |
| Tính tuyến tính (năng lượng) | ≤ ± 0,06 dB (1200 nm ~ 1610 nm, 5 ~ -50 dBm) |
| Lợi nhuận mất mát | > 40 dB |
| Giao diện truyền thông | RS232 |
| Thời gian hiệu chuẩn | 2 năm |
| Nhiệt độ hoạt động | 0 ~ +40°C |
| Nhiệt độ lưu trữ | -30 ~ +80°C |
| Kích thước | 37 mm W, 25 mm H, 115 mm D |
| Trọng lượng | 0.2 kg |
Mô-đun đo công suất quang đơn kênh mini phù hợp với các kịch bản sau:
Đặt rương truyền thông: Được sử dụng để đo mức độ mất mát và công suất quang của các liên kết sợi quang trong quá trình xây dựng và bảo trì các hệ thống truyền thông sợi quang.
Bảo trì thiết bị: Kiểm tra và bảo trì định kỳ các thiết bị truyền thông sợi quang để đảm bảo hoạt động bình thường và chất lượng truyền thông.
Nghiên cứu và sản xuất: Được sử dụng để đo lường tính năng điện và mất mát của tín hiệu quang học trong nghiên cứu và sản xuất quang học.
