Thông tin chi tiết sản phẩm:
|
| Hiển thị: | LCD | Phần tử cảm biến: | InGaAs |
|---|---|---|---|
| Vật liệu: | Kim loại | Loại sợi: | SM sợi MM |
| Bảo hành: | 1 năm | Nhiệt độ hoạt động: | 0 ~ +40℃ |
| Thời gian hiệu chuẩn lại: | 2 năm | ||
| Làm nổi bật: | Máy đo năng lượng quang học kinh tế,BNC Interface Optical Power Meter,Máy đo công suất quang đơn kênh |
||

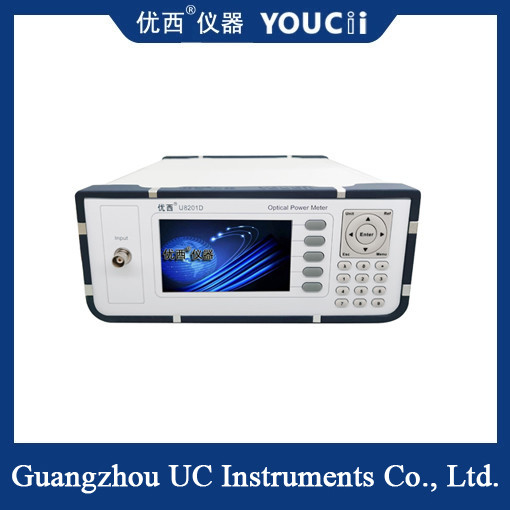

Máy đo năng lượng quang học kinh tế với giao diện BNC kênh duy nhất
Nguyên tắc hoạt động của máy đo công suất quang học tiết kiệm một kênh dựa trên hiệu ứng quang điện và công nghệ xử lý tín hiệu.nó được nhận đầu tiên bởi một máy dò ánh sáng (chẳng hạn như photodiode)Máy dò ánh sáng chuyển đổi tín hiệu ánh sáng nhận được thành tín hiệu điện, sau đó được khuếch đại bằng một bộ khuếch đại.Các tín hiệu được khuếch đại được chuyển đổi thành tín hiệu kỹ thuật số bằng một bộ chuyển đổi analog-điện tử và được xử lý bởi một bộ vi điều khiển hoặc bộ xử lý tín hiệu kỹ thuật sốCuối cùng, tín hiệu được xử lý được hiển thị dưới dạng kỹ thuật số trên màn hình, đại diện cho giá trị số của sức mạnh quang học.
Đặc điểm chức năng
Đo chính xác: Kích thước của sức mạnh quang học có thể được đo trực tiếp, và sự mất mát và hiệu suất của liên kết quang học có thể được đánh giá bằng cách so sánh phép đo.
Nhiều giao diện: Thông thường được trang bị nhiều thiết kế giao diện khác nhau, chẳng hạn như FC, SC, ST, v.v., để đáp ứng các nhu cầu kết nối sợi quang khác nhau.
Thời gian sử dụng pin dài: Pin lithium có thể sạc lại tích hợp hỗ trợ thời gian làm việc liên tục dài, thuận tiện cho việc sử dụng và đo trên thực địa.
Giao diện thân thiện với người dùng: Giao diện thân thiện với người dùng và các lời nhắc hoạt động làm cho quá trình đo dễ dàng và thuận tiện hơn.
| Mô hình # | U8201 | U8202 | U8204 | U820XH |
| Số kênh | 1 | 2 | 4 | X |
| Phạm vi năng lượng | +10 ~ -65dBm | +25 ~ -50dBm | ||
| Phạm vi bước sóng | 850 ~ 1700 nm | |||
| Độ dài sóng hiệu chuẩn | 850/980/1310/1490/1550/1610 nm | |||
| Loại sợi ứng dụng | SM và MM tiêu chuẩn đến kích thước lõi 62.5 um | |||
|
Toàn thể Sự không chắc chắn (chính xác) ở điều kiện tham chiếu |
± 4% (1200 nm ~ 1610 nm) | |||
|
Tương đối Sự không chắc chắn (chính xác) ở điều kiện tham chiếu |
< 0,02 dB Thông thường | |||
| Tính tuyến tính (năng lượng) | ≤ ± 0,06 dB (1200 nm ~ 1610 nm, 0 ~ -50 dBm) | |||
| Lợi nhuận mất mát | > 40 dB | |||
| Nhiệt độ hoạt động | 0 + 40°C | |||
| Nhiệt độ lưu trữ | -30 ️ +80°C | |||
| Thời gian hiệu chuẩn lại | 2 năm | |||
| Kích thước | 245 mm W, 105 mm H, 320 mm D | |||
| Trọng lượng | 20,0 kg | |||
Phòng ứng dụng
Máy đo điện quang tiết kiệm một kênh được sử dụng rộng rãi trong các lĩnh vực sau:
Truyền thông quang học: được sử dụng để đo hiệu suất của các thiết bị quang học và đánh giá chất lượng truyền của các liên kết sợi quang.
Xây dựng và bảo trì cáp quang: được sử dụng để đo mất kết nối cáp quang, kiểm tra tính liên tục, v.v.
Truyền và cảm biến sợi quang: được sử dụng để theo dõi sự thay đổi của điện năng quang trong quá trình truyền sợi quang và đánh giá hiệu suất của các cảm biến sợi quang.
