Thông tin chi tiết sản phẩm:
|
| Bước sóng được hiệu chuẩn: | 850nm, 980nm, 1300nm, 1310nm, 1490nm, 1550nm, 1625nm | sản phẩm: | Máy đo công suất quang |
|---|---|---|---|
| Phạm vi đo lường: | -65dBm đến +10dBm | Phương thức giao tiếp: | USB,+Trig,RS232,LAN |
| nhiệt độ lưu trữ: | -20°C đến 70°C | Bảo hành: | Một năm |
| Số kênh: | 4 | ||
| Làm nổi bật: | Máy đo công suất quang học 4 kênh,Máy đo năng lượng quang được điều khiển bằng máy tính,Máy đo năng lượng quang học bao trùm |
||

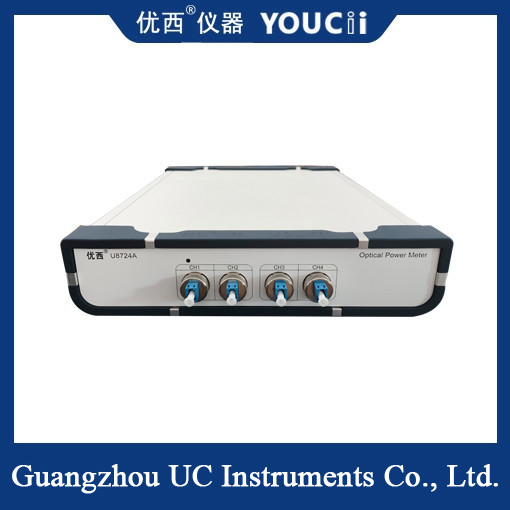

Máy đo điện quang LC điều khiển bằng máy tính cá nhân 4 kênh với đầu dò tích hợp
Máy đo điện quang bốn kênh chủ yếu bao gồm máy dò ánh sáng, bộ khuếch đại, bộ lọc, bộ chuyển đổi analog-điện tử và vi xử lý.tín hiệu quang được nhận bởi máy dò ánh sáng và chuyển đổi thành tín hiệu điện, được xử lý bởi bộ khuếch đại và bộ lọc, và sau đó được chuyển đổi thành tín hiệu kỹ thuật số bởi bộ chuyển đổi analog-điện tử, và cuối cùng được xử lý và hiển thị bởi vi xử lý.Quá trình này đảm bảo độ chính xác và ổn định đo lường.
Đặc điểm và lợi thế
Độ nhạy cao: Máy đo điện quang bốn kênh có độ nhạy cực cao và có thể phát hiện mức tín hiệu ban đầu rất yếu để theo dõi thời gian thực và tăng mức tín hiệu.
Độ chính xác cao: Với điện tử tương tự hiệu suất cao tối ưu và công nghệ ức chế tiếng ồn,Máy đo điện quang bốn kênh cung cấp mức tín hiệu không cực thấp và ổn định và độ chính xác cao nhất trên toàn bộ phạm vi điện.
Đo nhiều kênh: Máy đo điện quang bốn kênh có thể đồng thời đo tín hiệu quang của bốn kênh, cải thiện đáng kể hiệu quả đo.
Phạm vi động lớn: có phạm vi động sâu, có thể thích nghi với nhu cầu đo tín hiệu ánh sáng cường độ khác nhau.
Sđặc tính
| Mô hình # | U8724A | U8724H | U8724C |
| Các phần tử cảm biến | InGaAs | ||
| Phạm vi bước sóng | 850 ~ 1700 nm | ||
| Độ dài sóng hiệu chuẩn | 850/980/1310/1490/1550/1610 nm |
1510 ~ 1625 nm Kiểm tra liên tục |
|
| Phạm vi năng lượng | +10 ~ -65dBm | +25~-55dBm | +5~-75dBm |
| Thời gian lấy mẫu | 100us (10KHz) | 10 us (100KHz) | |
| Loại sợi ứng dụng | SM và MM tiêu chuẩn đến kích thước lõi 62.5 um | ||
| Không chắc chắn (chính xác) | ± 4% (1200 nm ~ 1610 nm) | ||
| Sự không chắc chắn tương đối (chính xác) | < 0,02 dB Thông thường | ||
| Tính tuyến tính (năng lượng) | ≤ ± 0,06 dB (1200 nm ~ 1610 nm, 0 ~ -60dBm) | ||
| Lợi nhuận mất mát | > 40 dB | ||
| Giao diện truyền thông | RS232, USB, điều khiển bằng PC | ||
| Nhiệt độ hoạt động | 0 + 40°C | ||
| Nhiệt độ lưu trữ | -30 ️ +80°C | ||
| Thời gian hiệu chuẩn lại | 2 năm | ||
| Kích thước | 235 mm W, 55 mm H, 320 mm D | ||
| Trọng lượng | 30,0 kg | ||
Phòng ứng dụng
Truyền thông quang học: The four-channel optical power meter is used in the field of optical communication to measure the signal strength of each node in optical fiber communication and help regulate the transmission and reception of optical signalsĐồng thời, nó cũng có thể được sử dụng để kiểm tra kết nối sợi quang, suy giảm sợi quang, v.v.
Kích thước sợi quang: Trong lĩnh vực cảm biến sợi quang, một đồng hồ điện quang bốn kênh có thể được sử dụng để đo mức độ uốn cong và hướng uốn cong của sợi quang,để phản ánh sự thay đổi nhiệt độ của vật thể được đoNgoài ra, nó cũng có một loạt các ứng dụng trong các cảm biến áp suất và cảm biến căng thẳng.
Khoa học sinh học: Trong lĩnh vực khoa học sinh học, máy đo điện quang bốn kênh có thể được sử dụng cho các phép đo tế bào và phân tử.một máy đo điện quang bốn kênh có thể được sử dụng để đo giá trị hấp thụ của mẫu, do đó tính toán nồng độ protein trong mẫu.
