Thông tin chi tiết sản phẩm:
|
| Phạm vi đo công suất: | 10 ~ -65dBm | Bước sóng được hiệu chuẩn: | 850nm, 980nm, 1300nm, 1310nm, 1490nm, 1550nm, 1625nm |
|---|---|---|---|
| nhiệt độ lưu trữ: | -20°C đến 60°C | Phần tử cảm biến: | InGaAs |
| Nhiệt độ hoạt động: | 0 ～ +40℃ | Bảo hành: | 1 năm |
| Thời gian lấy mẫu: | 100us (10KHz) | ||
| Làm nổi bật: | Máy đo điện quang chính xác cao,Máy đo điện quang bốn kênh,LC Port Optical Power Meter |
||

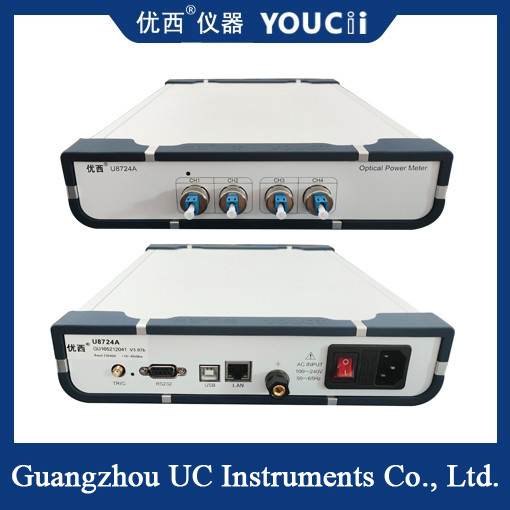

Bốn kênh cổng LC nhanh quét máy đo điện quang +10 ~ -65dBm
Nguyên tắc hoạt động của máy đo công suất quang nhanh bốn kênh là chuyển đổi tín hiệu quang thành tín hiệu điện bằng cách phân tán và hấp thụ.máy dò chuyển đổi tín hiệu ánh sáng thành tín hiệu điện, và sau đó sử dụng mạch để đo và khuếch đại tín hiệu, ngay cả khi tín hiệu yếu có thể được đo chính xác, và chuyển đổi tỷ lệ thành công hoặc năng lượng.
Đặc điểm kỹ thuật
Đo nhiều kênh: Thiết kế bốn kênh cho phép nhiều tín hiệu quang được đo đồng thời, cải thiện hiệu quả đo.
Quét nhanh: Với chức năng quét nhanh, nó có thể nhanh chóng nắm bắt sự thay đổi của tín hiệu quang học, phù hợp với các kịch bản đo động.
Độ chính xác cao: Sử dụng máy dò và mạch đo chính xác cao để đảm bảo độ chính xác của kết quả đo.
Phạm vi bước sóng rộng: Hỗ trợ một loạt các bước sóng đo tín hiệu ánh sáng, để đáp ứng các yêu cầu ứng dụng khác nhau.
Sđặc tính
| Mô hình # | U8724A | U8724H | U8724C |
| Các phần tử cảm biến | InGaAs | ||
| Phạm vi bước sóng | 850 ~ 1700 nm | ||
| Độ dài sóng hiệu chuẩn | 850/980/1310/1490/1550/1610 nm |
1510 ~ 1625 nm Kiểm tra liên tục |
|
| Phạm vi năng lượng | +10 ~ -65dBm | +25~-55dBm | +5~-75dBm |
| Thời gian lấy mẫu | 100us (10KHz) | 10 us (100KHz) | |
| Loại sợi ứng dụng | SM và MM tiêu chuẩn đến kích thước lõi 62.5 um | ||
| Không chắc chắn (chính xác) | ± 4% (1200 nm ~ 1610 nm) | ||
| Sự không chắc chắn tương đối (chính xác) | < 0,02 dB Thông thường | ||
| Tính tuyến tính (năng lượng) | ≤ ± 0,06 dB (1200 nm ~ 1610 nm, 0 ~ -60dBm) | ||
| Lợi nhuận mất mát | > 40 dB | ||
| Giao diện truyền thông | RS232, USB, điều khiển bằng PC | ||
| Nhiệt độ hoạt động | 0 + 40°C | ||
| Nhiệt độ lưu trữ | -30 ️ +80°C | ||
| Thời gian hiệu chuẩn lại | 2 năm | ||
| Kích thước | 235 mm W, 55 mm H, 320 mm D | ||
| Trọng lượng | 30,0 kg | ||
Phòng ứng dụng
Truyền thông quang học: được sử dụng để đo công suất đầu ra, mất mát và các thông số khác của thiết bị truyền thông quang học, rất quan trọng để cải thiện chất lượng và sự ổn định của truyền thông.
Kích thước sợi quang: Nó được sử dụng rộng rãi trong lĩnh vực cảm biến sợi quang như cảm biến nhiệt độ, cảm biến áp suất và cảm biến căng,và phản ánh sự thay đổi số lượng vật lý của vật thể được đo bằng cách đo mức độ uốn cong và hướng uốn cong của sợi quang.
Khoa học sinh học: Trong lĩnh vực đo lường tế bào và phân tử trong khoa học sinh học, chẳng hạn như đo lường protein,một máy đo điện quang bốn kênh có thể được sử dụng để đo giá trị hấp thụ của mẫu, do đó tính toán nồng độ protein trong mẫu.
Xử lý laser: Được sử dụng để kiểm tra laser và công suất đầu ra của chúng để xác định độ tin cậy và an toàn của quy trình xử lý.
Các lĩnh vực nghiên cứu: Được sử dụng để đo lường và hiệu chuẩn cường độ ánh sáng trong các thí nghiệm quang học và phân tích hiệu suất quang xúc tác trong nghiên cứu vật liệu xúc tác.
