Thông tin chi tiết sản phẩm:
|
| Kích thước tổng thể: | 235 x 85 x 320 | Trường hợp nhiệt độ: | 5~45°C |
|---|---|---|---|
| Cấu trúc: | 1U | Kênh truyền hình: | 4 |
| tùy chỉnh: | Có sẵn | điện áp đầu ra tối đa: | 5 V |
| nhiệt độ lưu trữ: | -20～+70oC | ||
| Làm nổi bật: | Máy đo sai số chính xác,Máy đo lỗi ổn định cao,Máy đo lỗi nhiều tốc độ 100G |
||

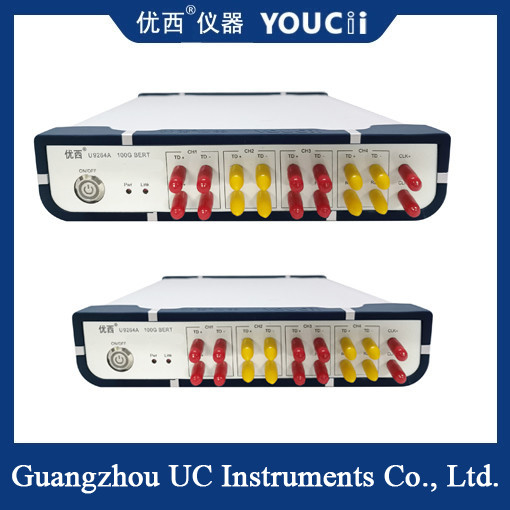

Máy đo lỗi đa tỷ lệ 100G 4 kênh với độ ổn định và độ chính xác cao
Hỗ trợ đa kênh và đa tỷ lệ:
Thiết bị có bốn kênh thử nghiệm độc lập và có thể thực hiện bốn thử nghiệm lỗi độc lập cùng một lúc.
Hỗ trợ một loạt các thử nghiệm tốc độ, chẳng hạn như 10G, 25G, 28G, vv, để đáp ứng các yêu cầu thử nghiệm của các thiết bị tốc độ khác nhau.
Độ chính xác và ổn định cao:
Các thiết bị thường có độ chính xác và ổn định cao để đảm bảo độ chính xác và độ tin cậy của kết quả thử nghiệm.
Được trang bị các thuật toán và mạch thử nghiệm tiên tiến để cải thiện độ chính xác và hiệu quả phát hiện lỗi.
Có nhiều loại mã có sẵn:
Hỗ trợ PRBS (phần hai ngẫu nhiên giả) và các loại thử nghiệm mã khác.
Cung cấp các khả năng mã hóa được xác định bởi người dùng để phù hợp với các kịch bản và nhu cầu thử nghiệm khác nhau.
Thiết kế tích hợp:
Bộ phát mã, máy phát hiện lỗi, nguồn đồng hồ và các chức năng khác được tích hợp.
Được trang bị màn hình cảm ứng và giao diện hoạt động thuận tiện, đơn giản hóa quy trình thử nghiệm và cải thiện hiệu quả thử nghiệm.
Phân tích mạnh mẽ:
Mã lỗi có thể được phân tích, chẳng hạn như sự phân bố mã lỗi và loại mã lỗi.
Cung cấp hình ảnh hiển thị kết quả thử nghiệm, chẳng hạn như bản đồ mắt, để tối ưu hóa hơn nữa hiệu suất của hệ thống truyền thông kỹ thuật số.
Sđặc tính
| Lý lẽ | Khoảng phút | Mô hình | Tối đa | Đơn vị | Nhận xét |
| Parameter chung | |||||
| Điện áp cung cấp | 100 | 220 | 240 | V | Điện luân phiên, 50-60HZ |
| Phân hao năng lượng | 20 | W | |||
| Phạm vi nhiệt độ hoạt động | 0 | 55 | °C | ||
| Kích thước tổng thể | 235 x 85 x 320 | mm | |||
| Máy phát hiện lỗi mã (ED) | |||||
| Phạm vi mức đầu vào | 100 | ️ | 1200 | mVppd | Nhập khác biệt, ghép AC |
| Phạm vi tốc độ đầu vào | 9.953 | ️ | 28.05 | Gbps | |
| Cổng kết nối | SFP28,SFP+ | Sự khác biệt, bảng điều khiển trước | |||
| Các loại mã được hỗ trợ |
PRBS 2n-1, n=7, 9, 10, 11, 15,23, 31, Tối đa 40 bit/Ch, được xác định bởi người dùng |
Tỷ lệ 9.953 đến 14.025Gbps | |||
| PRBS 2n-1, n=9, 15, 31 | Tốc độ 25 ~ 28.05Gbps | ||||
Kịch bản ứng dụng
Máy đo lỗi đa tỷ lệ 4 kênh 100G được sử dụng rộng rãi trong các lĩnh vực hệ thống truyền thông, truyền sợi quang, truyền thông dữ liệu và xử lý tín hiệu kỹ thuật số.nó có thể được sử dụng để:
Kiểm tra hiệu suất và sự ổn định của các mô-đun truyền thu quang như CFP2, CFP4, QSFP28 và các mô-đun truyền thu quang tốc độ cao khác.
Phát hiện tỷ lệ lỗi bit của các thiết bị quang điện như TOSA và ROSA.
Đánh giá hệ thống kỹ thuật số: Được sử dụng để đánh giá hiệu suất của mạch tích hợp tốc độ cao, bảng mạch in, mô-đun điện tử, hệ thống con và toàn bộ hệ thống.
Thiết kế backplane tốc độ cao: Được sử dụng để kiểm tra tính toàn vẹn tín hiệu và tỷ lệ lỗi bit trong bus hàng loạt và thiết kế backplane tốc độ cao.
Cài đặt mạng và khắc phục sự cố: Được sử dụng để xác định và sửa chữa mã lỗi trong quá trình cài đặt và khắc phục sự cố của mạng truyền tải quang học.
