Thông tin chi tiết sản phẩm:
|
| Pd Size: | 2mm | Storage Temp: | -30～+80 ℃ |
|---|---|---|---|
| Weight: | 10KG | Operation Temperature: | 0 ～ +40℃ |
| Unit: | dB dBm xW | Application Fiber Type: | Standard SM |
| Storage Temperature: | -20°C to 70°C |

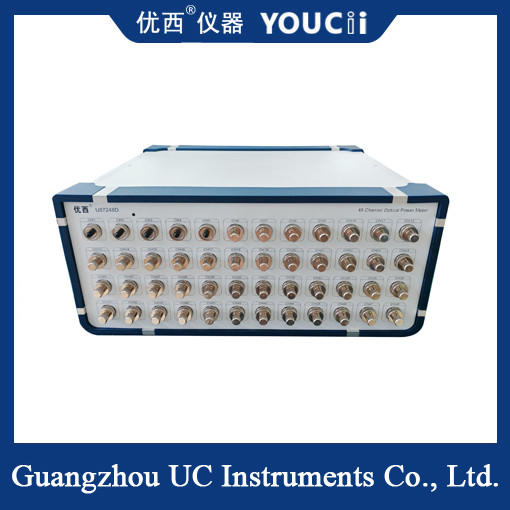

Máy đo công suất quang học độ chính xác cao 48 kênh cho công suất cao/thấp
Máy đo công suất quang học đa kênh độ chính xác cao là một thiết bị quan trọng được sử dụng để đo đồng thời công suất của nhiều tín hiệu quang trong các lĩnh vực truyền thông quang, cảm biến sợi quang và nghiên cứu khoa học. Giá trị cốt lõi của nó nằm ở độ chính xác cao, đo lường song song đa kênh, dải động rộng và các chức năng thông minh.
Máy đo công suất quang học đa kênh U872xxD 08/12/16/48 có hiệu suất vượt trội cho các ứng dụng kiểm tra và đo lường sợi quang. Nó được thiết kế đặc biệt cho các dây chuyền sản xuất quy mô lớn, với hiệu suất vượt trội và tính thực tế về kinh tế.
|
Model # |
U87248D |
U87248H |
|
SốSố kênh |
48 |
|
|
Phần tử cảm biến |
InGaAs |
|
|
Dải bước sóng |
850 ~ 1700 nm |
|
|
Hiệu chuẩnBước sóng |
850/1310/1490/1550/1577/1610 nm |
|
|
Dải công suất |
+10 ~ -70 dBm |
+25 ~ -55 dBm |
|
Loại sợi ứng dụng |
SM và MM tiêu chuẩn lên đến kích thước lõi 62,5 um |
|
|
Độ không đảm bảo (độ chính xác) |
± 4% (1200 nm ~ 1610 nm) |
|
|
Độ không đảm bảo tương đối |
＜ 0.02 dB Điển hình |
|
|
Độ tuyến tính (công suất) |
≤ ± 0.06 dB (1200 nm ~ 1610 nm, 0~ -60dBm) |
|
|
Suy hao phản hồi |
＞50 dB |
|
|
Giao diện truyền thông |
RS232, LAN |
|
|
Nhiệt độ hoạt động |
0 ～ +40℃ |
|
|
Nhiệt độ bảo quản |
-30 ～ +80℃ |
|
|
Thời gian hiệu chuẩn lại |
2 năm |
|
|
Kích thước |
482.6 R x 133 C x 380 S mm |
|
|
Khối lượng |
10Kg |
|
Các tình huống ứng dụng
Hệ thống thông tin quang
Kiểm tra liên kết sợi quang: Phát hiện suy hao công suất và các điểm lỗi trong truyền dẫn sợi quang đường dài.
Sản xuất mô-đun quang: Hiệu chỉnh hàng loạt công suất truyền/nhận của các mô-đun quang để đảm bảo tuân thủ các tiêu chuẩn.
Hệ thống WDM: Giám sát sự cân bằng công suất của từng kênh trong hệ thống ghép kênh đa bước sóng.
Cảm biến sợi quang
Cảm biến sợi quang phân tán: Đo công suất phản xạ/tán xạ của nhiều điểm cảm biến trong sợi quang để theo dõi nhiệt độ và biến dạng.
Lidar: Hiệu chỉnh công suất đầu ra của laser đa kênh để đảm bảo độ chính xác phát hiện.
Nghiên cứu và phát triển khoa học
Thí nghiệm quang học: Đo công suất của các tín hiệu ánh sáng yếu (chẳng hạn như phát hiện photon đơn).
Kiểm tra thiết bị quang học: Đánh giá suy hao chèn và suy hao phản hồi của các thiết bị như bộ chuyển mạch quang, bộ suy hao và bộ ghép.
