Thông tin chi tiết sản phẩm:
|
| Nhiệt độ lưu trữ: | -30～+80 ℃ | Phương thức giao tiếp: | mạng LAN |
|---|---|---|---|
| Số kênh: | 48 | Phần tử cảm biến: | InGaAs |
| Dải bước sóng: | 850 ~ 1700nm | Bước sóng hiệu chuẩn: | 850/1310/1490/1550/1577/1610nm |
| Độ không đảm bảo (độ chính xác): | ± 4% (1200nm ~ 1610nm) | ||
| Làm nổi bật: | Máy đo năng lượng quang đa kênh,Máy đo điện quang chính xác cao,Máy đo công suất quang 1700nm |
||

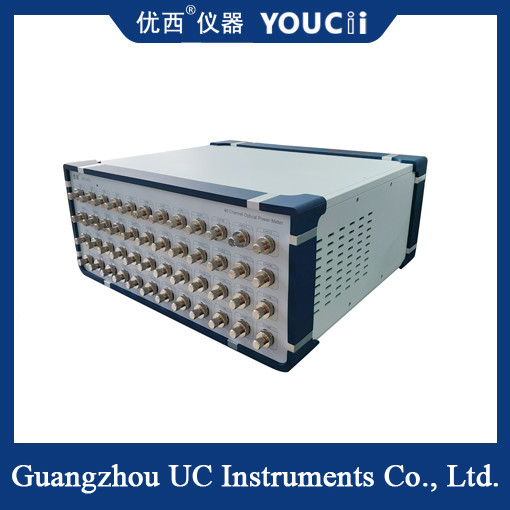

Máy đo điện quang chính xác cao đa kênh +10 ~ -70dBm
Máy đo công suất quang học chính xác cao đa kênh là một thiết bị chính được sử dụng để đồng thời đo công suất của nhiều tín hiệu quang học trong các lĩnh vực truyền thông quang học,cảm biến sợi quang và nghiên cứu khoa họcGiá trị cốt lõi của nó nằm ở độ chính xác cao, đo ngang đa kênh, phạm vi động rộng và các chức năng thông minh.
Đặc điểm kỹ thuật
Đo ngang nhiều kênh
Nó hỗ trợ đo đồng bộ 4 kênh, 8 kênh hoặc thậm chí hơn 16 kênh và có thể đồng thời theo dõi trạng thái năng lượng của nhiều thiết bị quang hoặc liên kết sợi quang,cải thiện đáng kể hiệu quả thử nghiệmVí dụ, trong sản xuất các mô-đun quang học cho trung tâm dữ liệu, hiệu chuẩn năng lượng cho nhiều cổng có thể được thực hiện.
Độ chính xác cao và phạm vi động lực rộng
Độ chính xác: Thông thường đạt ± 0,02dB hoặc cao hơn, đáp ứng các yêu cầu của các hệ thống quang chính xác.
Phạm vi động: Tối đa từ +10 đến -70 dBm/+25 đến -55 dBm, bao gồm các phép đo từ tín hiệu yếu (chẳng hạn như tín hiệu bị suy yếu bởi sợi quang đường dài) đến tín hiệu công suất cao (chẳng hạn như đầu ra laser).
|
Mô hình # |
U87248D |
U87248H |
|
NUmber của kênh |
48 |
|
|
Các phần tử cảm biến |
InGaAs |
|
|
Phạm vi bước sóng |
850 ~ 1700 nm |
|
|
Định chuẩnĐộ dài sóng |
850/1310/1490/1550/1577/1610 nm |
|
|
Phạm vi năng lượng |
+10 ~ -70 dBm |
+25 ~ -55 dBm |
|
Loại sợi ứng dụng |
SM và MM tiêu chuẩn đến kích thước lõi 62.5 um |
|
|
Không chắc chắn (chính xác) |
±4% (1200 nm ~ 1610 nm) |
|
|
Sự không chắc chắn tương đối |
< 0.02 dB điển hình |
|
|
Tính tuyến tính (năng lượng) |
≤ ± 0,06 dB (1200 nm ~ 1610 nm, 0 ~ -60dBm) |
|
|
Lợi nhuận mất mát |
>50 dB |
|
|
Giao diện truyền thông |
RS232,LAN |
|
|
Nhiệt độ hoạt động |
0️+40°C |
|
|
Nhiệt độ lưu trữ |
- 30️+80°C |
|
|
Thời gian hiệu chuẩn lại |
2 năm |
|
|
Kích thước |
482.6W x 133H x380D mm |
|
|
Trọng lượng |
10kg |
|
Các kịch bản ứng dụng
Hệ thống truyền thông quang học
Kiểm tra liên kết sợi quang quy mô lớn để nhanh chóng xác định điểm lỗi.
Định chuẩn hàng loạt trong sản xuất mô-đun quang học để tăng hiệu quả sản xuất.
Giám sát cân bằng điện năng của các kênh đa bước sóng trong hệ thống WDM.
Kích thước quang
Giám sát năng lượng của nhiều điểm cảm biến trong mạng cảm biến sợi quang phân tán.
Định chuẩn công suất của laser đa kênh trong hệ thống LiDAR.
