Thông tin chi tiết sản phẩm:
|
| Optical input range: | +3~-15dBm | Material: | Metal |
|---|---|---|---|
| Size: | 1U | The clock restores the frequency division ratio: | 2 / 4 / 8 / 16 / 32 / 64 |
| Working temperature: | -40~85℃ | Output jitter（10.3125Gbps）: | 10ps |
| Output the electrical clock amplitude: | 600mVpp |

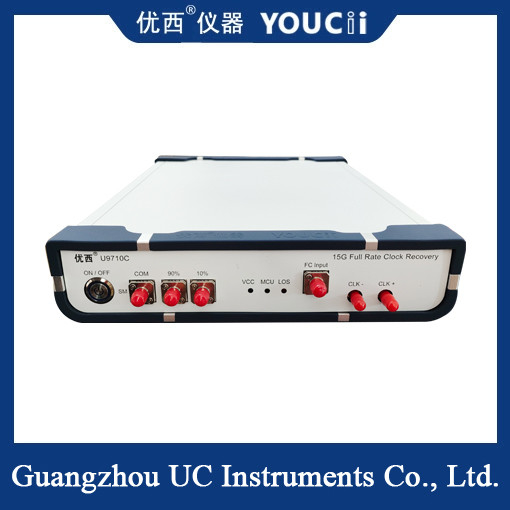

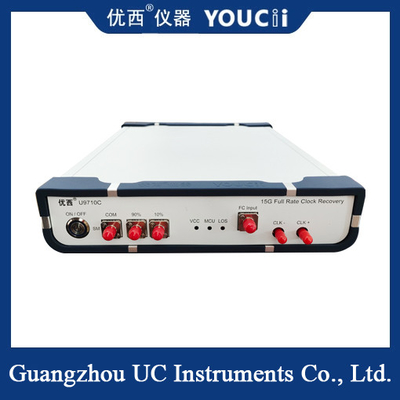

Thiết bị thử nghiệm liên lạc tốc độ cao CDR tốc độ đầy đủ 15Gbps
Công cụ khôi phục đồng hồ tốc độ đầy đủ 15Gbps là một thiết bị thử nghiệm quan trọng được sử dụng trong các hệ thống truyền thông tốc độ cao (như truyền thông quang học, kết nối trung tâm dữ liệu, v.v.).Chức năng cốt lõi của nó là trích xuất tín hiệu đồng hồ từ các luồng dữ liệu tốc độ cao để đảm bảo rằng đầu nhận có thể giải mã chính xác dữ liệu.
U9710C CDR vớimột adapter giao diện quang học FC, phù hợp cho SFP đóng gói SFP thông thường, SFP +, OLT SFP và các mô-đun quang học khác.giao diện quang học FC để nhận tín hiệu quang thành tín hiệu điện,Dấu hiệu đồng hồ chủ yếu được sử dụng cho tín hiệu kích hoạt của máy dao động.
Tcông nghệPcác thước đo
|
Điểm |
Tcông nghệPcác thước đo |
Max. |
Chưa lâu. |
Đơn vị |
|
1 |
Phạm vi tốc độ dữ liệu (điểm tốc độ dữ liệu) |
0.622/1.25/2.488/2.5/3.125/4.25/5.0/6.25/7.5/8.5/ 9.953/10.0/10.3125/10.709/11.096/11.317/11.519/ 11.7/12.0/12.5/13.5G/14.025/14.0625/14.25/14.5/15.0 |
Gbps |
|
|
3 |
Phạm vi bước sóng: chế độ duy nhất (nhiều chế độ là tùy chọn) |
1610(1310) |
1310(850) |
nm |
|
4 |
Phạm vi đầu vào quang |
+3 |
- 15 |
dBm |
|
5 |
Đồng hồ khôi phục tỷ lệ chia tần số |
2 / 4 / 8 / 16 / 32 / 64 |
|
|
|
6 |
Phát ra âm thanh đồng hồ điện |
600(Giá trị điển hình) |
mVpp |
|
|
7 |
Đồng hồ lên giờ.OC-192)(20% ~ 80%) |
33.1 |
22.2 |
ps |
|
8 |
Thời gian hạ cánh đồng hồOC-192)(80% ~ 20%) |
33.7 |
23.9 |
ps |
|
9 |
Khả năng phát ra (Jitter)10.3125Gbps) |
1.0 (Giá trị điển hình) |
ps |
|
|
10 |
Tần số đồng hồ10.3125Gbps) |
5.156/2.578/1.289/0.644/0.322 |
GHz |
|
|
11 |
Khám phá mất tín hiệu nội bộ (LOS) |
128(过载) |
5(Sức nhạy cảm) |
mV |
|
12 |
Điện áp nguồn điện (điện áp đầu vào nguồn điện bên ngoài) |
5.5 |
4 |
V |
|
13 |
Nhiệt độ hoạt động |
85 |
-40 |
°C |
Các kịch bản ứng dụng điển hình
Nghiên cứu và phát triển và sản xuất các mô-đun quang học
Trong thử nghiệm các mô-đun quang 10G/25G, thiết bị khôi phục đồng hồ được sử dụng để lấy tín hiệu đồng hồ ở đầu phát để xác minh chất lượng mô hình mắt,Hiệu suất jitter và tỷ lệ lỗi bit của module.
Nó được sử dụng kết hợp với một máy dao động lấy mẫu (chẳng hạn như Tektronix DSA8300) hoặc một máy kiểm tra tỷ lệ lỗi bit (chẳng hạn như Anritsu MP1900A).
Kiểm tra liên kết tốc độ cao
Trong các trung tâm dữ liệu hoặc trạm cơ sở 5G, nó được sử dụng để kiểm tra tính toàn vẹn tín hiệu của các backplanes, cáp hoặc đầu nối tốc độ cao.
Bằng cách khôi phục lại tín hiệu đồng hồ, mất tích chèn, mất mát trở lại và crosstalk trong liên kết được phân tích.
Kiểm tra sự phù hợp với giao thức
Kiểm tra xem thiết bị có tuân thủ các yêu cầu khôi phục đồng hồ trong tiêu chuẩn IEEE 802.3ba (40G/100G Ethernet) hoặc ITU-T G.709 (OTN) hay không.
