Thông tin chi tiết sản phẩm:
|
| Wavelength range: | 800~1650nm | Optical output range: | +5~-15dBm |
|---|---|---|---|
| Clock output jitter: | 1ps | Spectroscopic ratio: | 10%，90% |
| Electrical interface type: | 18GHz SMA | Material: | Metal |
| Clock output frequency division: | 2 / 4 / 8 / 16 / 32 / 64 | ||
| Làm nổi bật: | Thiết bị tín hiệu CDR tốc độ đầy đủ 15Gbps,Thiết bị tín hiệu khôi phục xung nhịp,Thiết bị tín hiệu CDR tốc độ đầy đủ |
||
15Gbps CDR tốc độ đầy đủ cung cấp các công cụ báo hiệu khôi phục đồng hồ

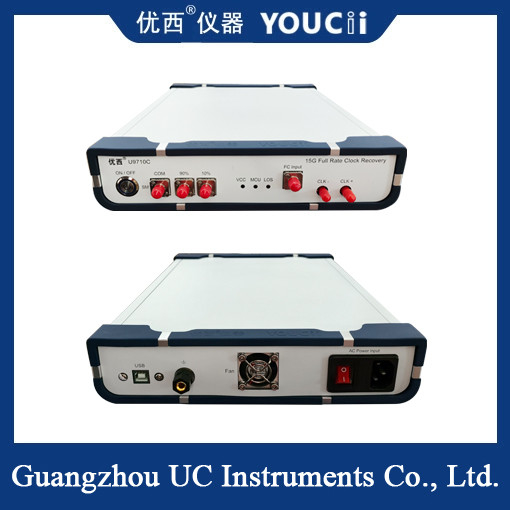

U9710C CDR (Clock Recovery) chủ yếu được sử dụng để cung cấp tín hiệu khôi phục đồng hồ trong môi trường thử nghiệm mà không kích hoạt đồng hồ,để sử dụng máy dao động lấy mẫu để kiểm tra sơ đồ mắt quang học của thiết bịỨng dụng điển hình là thử nghiệm các thiết bị mạng quang hoặc sản phẩm BOB trong ứng dụng PON. Bởi vì thiết bị quang học không có đầu ra đồng hồ phân tần số.cần phải khôi phục lại tín hiệu đồng hồ để kích hoạt máy dao động lấy mẫu khi kiểm tra sơ đồ mắt quang học.
Các chỉ số kỹ thuật chính
Độ dung nạp Jitter: Nó cần đáp ứng các tiêu chuẩn như ITU-T G.8251 và IEEE 802.3Thông thường, độ khoan dung giật đầu vào được yêu cầu ở mức UI (khoảng cách đơn vị) (chẳng hạn như ± 0.5UI).
Output jitter: Jitter của đồng hồ khôi phục nên dưới mức 100fs (femtosecond) để đảm bảo độ chính xác thử nghiệm của các thiết bị hạ lưu như các bộ kiểm tra tỷ lệ lỗi bit và máy quay.
Độ nhạy: Hỗ trợ đầu vào tín hiệu quang thấp đến -15 DBM (thông qua mô-đun chuyển đổi quang điện) hoặc đầu vào tín hiệu điện cấp MV.
Phạm vi băng thông vòng lặp: Phạm vi điều chỉnh thường là từ 100kHz đến 20MHz để phù hợp với các đặc điểm tín hiệu và yêu cầu thử nghiệm khác nhau.
Tcông nghệPcác thước đo
|
Điểm |
Tcông nghệPcác thước đo |
Max. |
Chưa lâu. |
Đơn vị |
|
1 |
Phạm vi tốc độ dữ liệu (điểm tốc độ dữ liệu) |
0.622/1.25/2.488/2.5/3.125/4.25/5.0/6.25/7.5/8.5/ 9.953/10.0/10.3125/10.709/11.096/11.317/11.519/ 11.7/12.0/12.5/13.5G/14.025/14.0625/14.25/14.5/15.0 |
Gbps |
|
|
3 |
Phạm vi bước sóng: chế độ duy nhất (nhiều chế độ là tùy chọn) |
1610(1310) |
1310(850) |
nm |
|
4 |
Phạm vi đầu vào quang |
+3 |
- 15 |
dBm |
|
5 |
Đồng hồ khôi phục tỷ lệ chia tần số |
2 / 4 / 8 / 16 / 32 / 64 |
|
|
|
6 |
Phát ra âm thanh đồng hồ điện |
600(Giá trị điển hình) |
mVpp |
|
|
7 |
Đồng hồ lên giờ.OC-192)(20% ~ 80%) |
33.1 |
22.2 |
ps |
|
8 |
Thời gian hạ cánh đồng hồOC-192)(80% ~ 20%) |
33.7 |
23.9 |
ps |
|
9 |
Khả năng phát ra (Jitter)10.3125Gbps) |
1.0 (Giá trị điển hình) |
ps |
|
|
10 |
Tần số đồng hồ10.3125Gbps) |
5.156/2.578/1.289/0.644/0.322 |
GHz |
|
|
11 |
Khám phá mất tín hiệu nội bộ (LOS) |
128(过载) |
5(Sức nhạy cảm) |
mV |
|
12 |
Điện áp nguồn điện (điện áp đầu vào nguồn điện bên ngoài) |
5.5 |
4 |
V |
|
13 |
Nhiệt độ hoạt động |
85 |
-40 |
°C |
Công cụ khôi phục đồng hồ tốc độ đầy đủ 15Gbps là một thiết bị cốt lõi trong thử nghiệm truyền thông tốc độ cao, và hiệu suất của nó trực tiếp ảnh hưởng đến độ tin cậy của kết quả thử nghiệm.,phạm vi tốc độ và hiệu suất jitter cần phải được xem xét toàn diện.
