Thông tin chi tiết sản phẩm:
|
| Data rate range: | 11.3~0.155 Gbps | Clock recovery range: | 155Mb/s to 11Gb/s |
|---|---|---|---|
| Operating temperature: | 80~-40°C | Wavelength range: | 800-1600 nm |
| Material: | Metal | Weight: | 2KG |
| Output jitter (10.3125Gbps): | 1 (typical value) ps | ||
| Làm nổi bật: | Thiết bị tín hiệu khôi phục đồng hồ phân chia tần số 4,Thiết bị tín hiệu khôi phục đồng hồ CDR 10 Gbps |
||

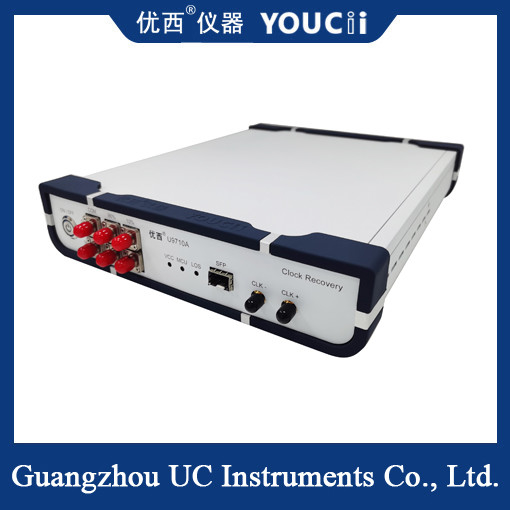

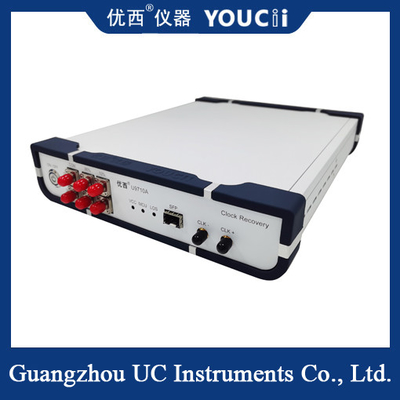

10 Gbps Full Rate CDR Adaptive Rate 2/4 Phân chia tần số
U9710 CDR (Clock Recovery Module) chủ yếu được sử dụng để cung cấp tín hiệu khôi phục đồng hồ trong môi trường thử nghiệm mà không kích hoạt đồng hồ,để sử dụng máy dao động lấy mẫu để kiểm tra sơ đồ mắt quang học của thiết bịỨng dụng điển hình là thử nghiệm thiết bị mạng quang học hoặc sản phẩm BOB trong ứng dụng PON. Bởi vì thiết bị quang học tự nó không có đầu ra đồng hồ phân tần số,cần phải khôi phục lại tín hiệu đồng hồ để kích hoạt máy dao động lấy mẫu khi kiểm tra sơ đồ mắt quang học.
Khôi phục đồng hồ toàn bộ
Hỗ trợ khôi phục tín hiệu đồng hồ ở tốc độ từ 10Gbps trở xuống (chẳng hạn như 1,25Gbps, 2,5Gbps, 6,25Gbps, v.v.), bao gồm các tiêu chuẩn truyền thông thông thường (chẳng hạn như 10GBASE-R, 10G Fiber Channel, v.v.).Một số mô hình cao cấp có thể được mở rộng đến 25Gbps hoặc cao hơn.
Động lực thấp và độ chính xác cao
Sự rung động của đồng hồ được khôi phục thường ít hơn 1ps (mức picosecond), đảm bảo độ chính xác của kết quả thử nghiệm.
| Không. |
chỉ số kỹ thuật |
Giá trị tối đa |
giá trị tối thiểu |
đơn vị |
| 1 |
Phạm vi tốc độ dữ liệu |
11.3 | 0.155 | Gbps |
| 2 |
Khám phá mất tín hiệu nội bộ (LOS) |
128 (đánh quá tải) | 5 (cảm giác) | mV |
| 3 |
Điện áp nguồn điện (điện áp đầu vào nguồn điện bên ngoài) |
5.5 | 4 | V |
| 4 |
Nhiệt độ hoạt động |
85 | -40 | °C |
| 5 |
Thời gian tăng đồng hồ (OC-192) (20% ~ 80%) |
33.1 | 22.2 | ps |
| 6 |
Thời gian ngừng hoạt động (OC-192) (80% ~ 20%) |
33.7 | 23.9 | ps |
| 7 |
Tần số đồng hồ (10,3125Gbps, chia 2 tần số) |
2.578 | 2.578 | GHz |
| 8 |
Output jitter (10,3125Gbps) |
1 (giá trị điển hình) | ps | |
Công cụ khôi phục đồng hồ tốc độ đầy đủ 10Gbps là một thiết bị quan trọng được sử dụng để thử nghiệm truyền thông tốc độ cao.cung cấp một đồng hồ kích hoạt ổn định cho thiết bị thử nghiệm (chẳng hạn như máy dao động lấy mẫu), do đó đạt được phân tích chính xác về chất lượng tín hiệu.
