Thông tin chi tiết sản phẩm:
|
| Size: | 1U | Weight: | 2KG |
|---|---|---|---|
| Internal signal loss detection (LOS): | 128~5 mV | Clock recovery range: | 155Mb/s to 11Gb/s |
| Clock output frequency division ratio: | 2/4 | Wavelength range: | 800~1650nm |
| Optical interface type: | SFP+ | ||
| Làm nổi bật: | Thiết bị tín hiệu khôi phục đồng hồ CDR 10Gbps,Thiết bị tín hiệu khôi phục đồng hồ 2 tần số |
||
10Gbps tốc độ thích nghi toàn bộ tốc độ khôi phục đồng hồ CDR 2/4 chia tần số

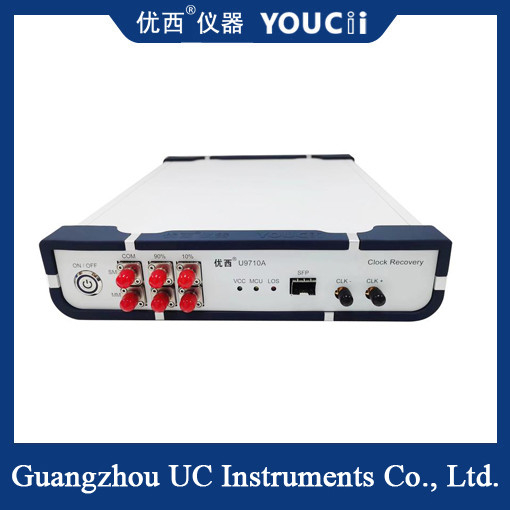

U9710A/B 10Gbps adaptive rate full-rate clock recovery instrument là một thiết bị thử nghiệm có thể tự động điều chỉnh tốc độ tín hiệu đầu vào trong phạm vi 10Gbps trở xuống,và phục hồi một tín hiệu đồng hồ đồng bộ với tín hiệu được kiểm tra.
Tỷ lệ thích nghi
Nó hỗ trợ phạm vi tốc độ từ 1,25Gbps đến 10,3125Gbps và có thể tự động thích nghi với tốc độ của tín hiệu đầu vào mà không cần cấu hình thủ công.
Khôi phục đồng hồ toàn bộ
Nó có thể khôi phục lại tín hiệu đồng hồ tốc độ đầy đủ đồng bộ với tín hiệu được thử nghiệm, cung cấp một đồng hồ kích hoạt ổn định cho thiết bị thử nghiệm.
Chỉ số kỹ thuật
| Không. |
chỉ số kỹ thuật |
Giá trị tối đa |
giá trị tối thiểu |
đơn vị |
| 1 |
Phạm vi tốc độ dữ liệu |
11.3 | 0.155 | Gbps |
| 2 |
Khám phá mất tín hiệu nội bộ (LOS) |
128 (đánh quá tải) | 5 (cảm giác) | mV |
| 3 |
Điện áp nguồn điện (điện áp đầu vào nguồn điện bên ngoài) |
5.5 | 4 | V |
| 4 |
Nhiệt độ hoạt động |
85 | -40 | °C |
| 5 |
Thời gian tăng đồng hồ (OC-192) (20% ~ 80%) |
33.1 | 22.2 | ps |
| 6 |
Thời gian ngừng hoạt động (OC-192) (80% ~ 20%) |
33.7 | 23.9 | ps |
| 7 |
Tần số đồng hồ (10,3125Gbps, chia 2 tần số) |
2.578 | 2.578 | GHz |
| 8 |
Output jitter (10,3125Gbps) |
1 (giá trị điển hình) | ps | |
Các kịch bản ứng dụng
Kiểm tra thiết bị mạng quang học
Trong thử nghiệm thiết bị mạng quang học, chẳng hạn như thử nghiệm ONT hoặc thử nghiệm thẻ bảng đường, khi tín hiệu được thử nghiệm chỉ có đầu ra tín hiệu quang học nhưng không có đầu ra đồng hồ,một công cụ khôi phục đồng hồ có thể được sử dụng để khôi phục tín hiệu đồng hồ, sau đó được sử dụng để kích hoạt máy dao động lấy mẫu để kiểm tra sơ đồ mắt.
Xét nghiệm mô-đun liên lạc tốc độ cao
Nó được sử dụng để kiểm tra các thông số như sơ đồ mắt phát thải và giới hạn dung nạp jitter của các mô-đun quang học 10Gbps (như XFP, SFP +).
Nghiên cứu và phát triển các trung tâm dữ liệu và thiết bị mạng
Trong quá trình nghiên cứu và phát triển của trung tâm dữ liệu và thiết bị mạng, hiệu suất giao diện 10G của thiết bị được xác minh để đảm bảo độ tin cậy của nó trong truyền dữ liệu tốc độ cao.
