Thông tin chi tiết sản phẩm:
|
| Chassis size: | 2U | The external dimensions of the PD terminal: | 5 mm W, 2.5 mm H, 20 mm D |
|---|---|---|---|
| Sensor Element: | InGaAs | PD Size: | φ2 mm |
| Wavelength Range: | 900 ~ 1700 nm | Power Range: | +10 ~ - 45 dBm |
| Power sampling period（rate）: | 1 ms（1KHz） | ||
| Làm nổi bật: | Máy đo năng lượng quang học PD,Máy thăm dò ngoài PD siêu mỏng |
||

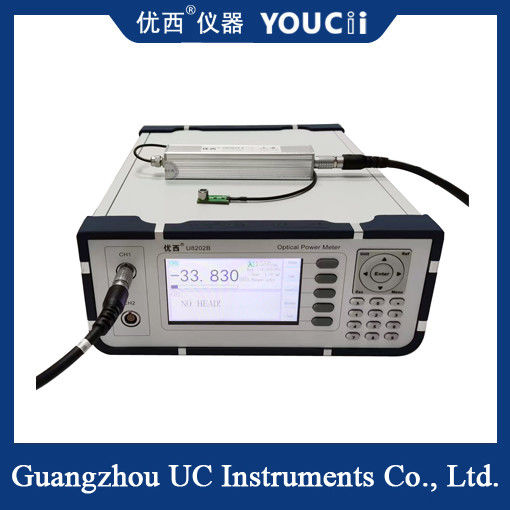

Máy thăm dò ngoài PD siêu mỏng cho máy đo điện quang hai kênh
U8820B+2*U82024 máy đo điện quang hai kênh với một đầu dò PD siêu mỏng bên ngoài (photodiode) nhằm đáp ứng các yêu cầu về độ chính xác cao, thu nhỏ,và đo năng lượng quang đa kịch bản.
|
Mô hình # |
U82024 |
|
Các phần tử cảm biến |
InGaAs |
|
Kích thước PD |
φ2 mm |
|
Phạm vi bước sóng |
900 ~ 1700 nm |
|
Độ dài sóng hiệu chuẩn |
1310 / 1550 / 1650nm Chế độ hiệu chuẩn phân đoạn |
|
Phạm vi năng lượng |
+10 ~- 45dBm |
|
Thời gian lấy mẫu công suất(tỷ lệ) |
1 ms(1KHz) |
|
Loại sợi ứng dụng |
SM và MM tiêu chuẩn đến kích thước lõi 62.5 um |
|
Toàn thể Sự không chắc chắn (chính xác) ở điều kiện tham chiếu |
± 4% (1200 nm ~ 1650 nm) |
|
Tương đối Sự không chắc chắn (chính xác) ở điều kiện tham chiếu |
< 0.02 dB điển hình |
|
Tính tuyến tính (năng lượng) |
≤ ± 0,06 dB (1200 nm ~ 1650 nm, 0 ~ -40dBm) |
|
Lợi nhuận mất mát |
> 40 dB |
|
Đầu vào quang họcGiao diện |
Vải trầnem đầu vào |
|
Kích thước phía trước của tàu thăm dò |
5.0 mm W x 2,5 mm H x 20,0 mm D |
|
Cthông tin liên lạctrên Interface |
RS232 / USB |
|
Nhiệt độ hoạt động |
0️ +40°C |
|
Nhiệt độ lưu trữ |
- 30️ +80°C |
|
Thời gian hiệu chuẩn lại |
2Ytai |
|
Kích thước |
5 mm W,2.5 mm H,20 mm D |
|
Trọng lượng |
00,5 kg |
Thiết kế đầu dò PD siêu mỏng
Kích thước nhỏ gọn: Các đầu dò siêu mỏng (chẳng hạn như những người có độ dày dưới 5mm) dễ dàng tích hợp vào các thiết bị nhỏ gọn hoặc không gian hẹp,làm cho chúng phù hợp với các kịch bản như truyền thông sợi quang và thử nghiệm mô-đun quang.
Độ nhạy cao: Sử dụng vật liệu như InGaAs, bao gồm băng tần 800-1700nm (độ dài sóng truyền thông thông thường), độ nhạy có thể đạt -45dBm hoặc thậm chí thấp hơn,làm cho nó phù hợp với việc đo tín hiệu năng lượng thấp.
Phản ứng nhanh: Thời gian phản ứng của các đầu dò PD thường ở mức nanosecond, làm cho chúng phù hợp với việc theo dõi theo thời gian thực các tín hiệu quang động như laser xung.
