Thông tin chi tiết sản phẩm:
|
| Application Fiber Type: | Standard SM and MM up to 62.5 um core size | Power Range: | +10 ~ - 45 dBm |
|---|---|---|---|
| Uncertainty (accuracy) at reference condition: | ＜ 0.02 dB Typical | Linearity (power): | ≤ ± 0.06 dB (1200 nm ~ 1650 nm, 0 ~ -40dBm) |
| Return Loss: | ＞ 40 dB | Optical Input Interface: | Bare fiber input |

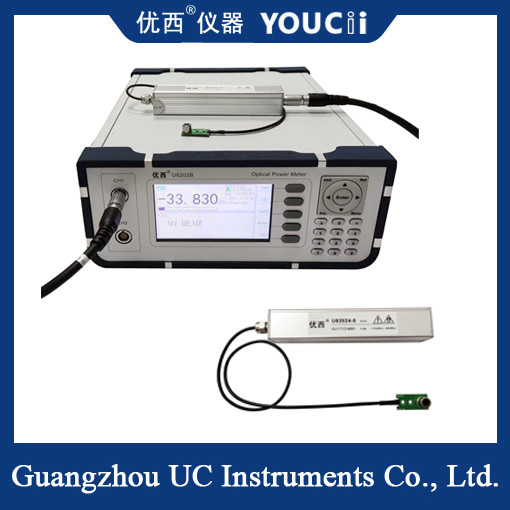

Đầu dò công suất quang bên ngoài PD siêu mỏng +10 ~ -45 dBm φ2 mm
Ưu điểm ứng dụng
Kiểm tra thông tin liên lạc bằng sợi quang
Phát triển mô-đun quang: Đo công suất quang ở đầu phát (TX) và đầu thu (RX), đồng thời xác minh hiệu suất của mô-đun.
Suy hao liên kết sợi quang: Bằng cách so sánh công suất đầu vào/đầu ra của hai kênh, có thể nhanh chóng xác định điểm lỗi của liên kết.
Kiểm tra các thiết bị quang thụ động
Bộ ghép/tách: Kiểm tra các thông số như tỷ lệ tách và suy hao chèn.
Bộ cách ly/bộ tuần hoàn: Xác minh độ cách ly và suy hao phản hồi.
Gia công laser và chăm sóc y tế
Giám sát công suất laser: Giám sát theo thời gian thực công suất đầu ra của thiết bị gia công laser để đảm bảo sự ổn định của quy trình.
Thiết bị quang y tế: chẳng hạn như hiệu chuẩn công suất của các thiết bị điều trị bằng laser nhãn khoa để đảm bảo an toàn cho việc điều trị.
|
Mã sản phẩm |
U82024 |
|
Phần tử cảm biến |
InGaAs |
|
Kích thước PD |
φ2 mm |
|
Dải bước sóng |
900 ~ 1700 nm |
|
Bước sóng hiệu chuẩn |
1310 / 1550 / 1650nmHiệu chuẩn phân đoạn |
|
Dải công suất |
+10 ~ - 45 dBm |
|
Chu kỳ lấy mẫu công suất(tốc độ) |
1 ms(1KHz) |
|
Loại sợi ứng dụng |
SM và MM tiêu chuẩn lên đến kích thước lõi 62,5 um |
|
Tuyệt đối Độ không đảm bảo (độ chính xác) ở điều kiện tham chiếu |
± 4% (1200 nm ~ 162.50 nm) |
|
Tương đối Độ không đảm bảo (độ chính xác) ở điều kiện tham chiếu |
＜ 0.02 dB Điển hình |
|
Độ tuyến tính (công suất) |
≤ ± 0.06 dB (1200 nm ~ 162.50 nm, 0 ~ -40dBm) |
|
Suy hao phản hồi |
＞ 40 dB |
|
Đầu vào quangGiao diện |
Sợi trầner đầu vào |
|
Kích thước mặt trước đầu dò |
5.0 mm W x 2.5 mm H x 20.0 mm D |
|
Giao diệnGiao diện truyền thôngRS232 |
/ USB Nhiệt độ hoạt động |
|
0 |
～+80 ℃Thời gian hiệu chuẩn lại |
|
-30 |
～+80 ℃Thời gian hiệu chuẩn lại |
|
2 |
NămKích thước5 |
|
mm W, |
2.5 mm H, 20 mm DKhối lượng 0 |
|
.5 kg |
Máy đo công suất quang hai kênh, kết hợp với đầu dò PD siêu mỏng bên ngoài, đã trở thành một công cụ kiểm tra quan trọng trong lĩnh vực thông tin liên lạc quang, quang điện tử và công nghệ laser nhờ độ chính xác cao, tính linh hoạt và khả năng ứng dụng đa dạng. |
