Thông tin chi tiết sản phẩm:
|
| Size: | 1U | Material: | Metal |
|---|---|---|---|
| The clock restores the output frequency division ratio: | 2 / 4 / 8 / 16 / 64 / 256 | Wavelength range: | 800-1650nm |
| Spectroscopic ratio: | 10%，90% | Optical input range: | +3~-12dBm |
| Product model: | U9764A |

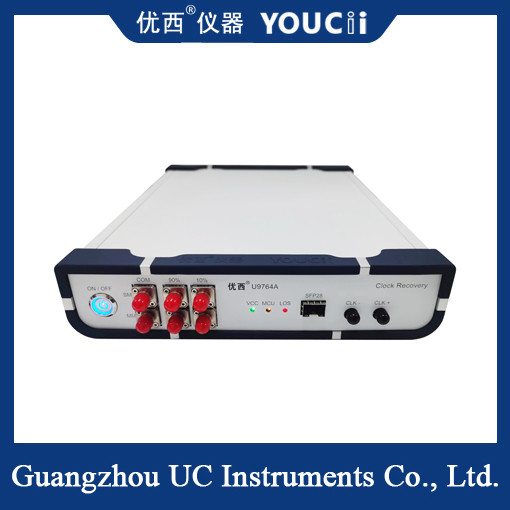

Công cụ khôi phục đồng hồ đa tần số 100Gbps 25~28Gbps CDR
Công cụ khôi phục đồng hồ phân chia đa tần số 100Gbps là một thiết bị quan trọng để thử nghiệm truyền thông quang học tốc độ cao.Thiết bị này được kết nối với mô-đun quang thông qua cổng quang SFP28, chuyển đổi tín hiệu quang thành tín hiệu điện, và sau đó chiết xuất thông tin đồng hồ để kích hoạt máy dao động lấy mẫu để kiểm tra sơ đồ mắt quang học.
| Không. |
Các chỉ số kỹ thuật |
Tối đa | Khoảng phút |
đơn vị |
| 1 |
Phạm vi tốc độ dữ liệu |
28.1 | 25.6 | Gbps |
| 2 |
Phạm vi bước sóng |
1600 | 800 | nm |
| 3 |
Phạm vi đầu vào quang học (được xác định bởi độ nhạy của mô-đun) |
+3 | - 12 | dBm |
| 4 |
Tỷ lệ phân chia tần số đầu ra phục hồi đồng hồ |
2 / 4 / 8 / 16 / 64 | ||
| 5 |
Phạm vi đồng hồ điện đầu ra |
800 tgiá trị ypical) | mVpp | |
| 6 |
CML đồng hồ chênh lệch đầu ra dao động |
800 | 200 | mVpp |
| 7 |
Khả năng phát ra đồng hồ sẽ biến động ngẫu nhiên. |
800 | 300 | Fs |
| 8 |
Tần số đồng hồ (28,1Gbps như một ví dụ) |
14.05 | 0.11 | GHz |
| 9 |
Khám phá mất tín hiệu nội bộ (LOS) |
128 (quá nhiệm vụ) | 5 ((nhạy cảm) | mV |
| 10 |
Điện áp nguồn điện (điện áp đầu vào nguồn điện bên ngoài) |
5.5 | 4 | V |
| 11 |
Nhiệt độ hoạt động |
70 | 10 | °C |
| 12 |
Loại mô-đun thích nghi |
SFP28,SR,LR,BIDI | ||
Các chức năng cốt lõi của nó bao gồm:
Chuyển đổi tín hiệu quang: Hỗ trợ các mô-đun quang thông thường trong bao bì SFP28 (như SR, LR, BIDI), và chuyển đổi tín hiệu quang thành tín hiệu điện thông qua đầu nhận.
Lấy đồng hồ và đầu ra:Thu thập đồng hồ từ tín hiệu điện và đầu ra nó như là tín hiệu kích hoạt của máy dao động để giải quyết vấn đề không có đầu ra đồng hồ phân tần số của thiết bị đang được thử nghiệm.
Hỗ trợ phân chia tần số đa: Bằng cách điều chỉnh chức năng phân chia tần số theo các yêu cầu thử nghiệm khác nhau, nó đảm bảo rằng tín hiệu đồng hồ được đồng bộ hóa với máy dao động lấy mẫu.
