Thông tin chi tiết sản phẩm:
|
| Wavelength range: | 800-1650nm | Output the electrical clock amplitude: | 200-800mVpp |
|---|---|---|---|
| Optical output range: | +5~-15dBm | Clock frequency (28.1Gbps as an example)(GHz): | 0.11~14.05 |
| Clock recovery output frequency division ratio: | 2 / 4 / 8 / 16 / 64 / 256 | Adaptive module type: | SFP28，SR，LR，BIDI |
| Size: | 1U |

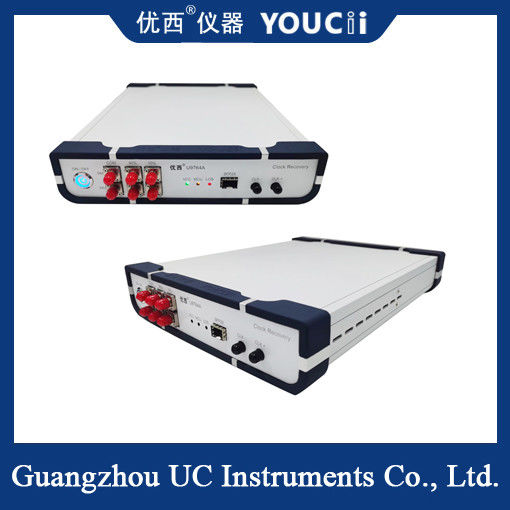

CDR phân chia 100Gbps cung cấp tín hiệu khôi phục đồng hồ
Chỉ số kỹ thuật
Tốc độ dữ liệu: Hỗ trợ khôi phục đồng hồ từ 25 đến 28Gbps, đáp ứng các yêu cầu kiểm tra đa kênh của 100Gbps.
Loại giao diện: Cổng quang SFP28 được sử dụng, tương thích với sợi quang đơn mode/đa mode và tương thích với các đầu nối như FC-PC.
Độ nhạy: Độ nhạy OMA nhỏ hơn -8 DBM (đa mode) và -13 DBM (đơn mode), đảm bảo hoạt động ổn định ở công suất quang thấp.
Jitter đồng hồ: Jitter đồng hồ đầu ra nhỏ hơn 200fs (ví dụ: ở 53.125GBd), đảm bảo độ chính xác của việc kiểm tra tín hiệu tốc độ cao.
Tỷ lệ chia tần số: Hỗ trợ các tỷ lệ chia tần số như 1/2, 1/4, 1/8, 1/16 và 1/32, linh hoạt thích ứng với các tình huống kiểm tra khác nhau.
| STT | Chỉ số kỹ thuật | Tối đa | Tối thiểu | Đơn vị |
| 1 | Phạm vi tốc độ dữ liệu | 28.1 | 25.6 | Gbps |
| 2 | Phạm vi bước sóng | 1600 | 800 | nm |
| 3 | Phạm vi đầu vào quang (xác định theo độ nhạy của mô-đun) | +3 | -12 | dBm |
| 4 | Tỷ lệ chia tần số đầu ra khôi phục đồng hồ | 2 / 4 / 8 / 16 / 64 / 256 | ||
| 5 | Biên độ đồng hồ điện đầu ra | 800(tgiá trị điển hình) | mVpp | |
| 6 | Độ dao động đầu ra vi sai đồng hồ CML | 800 | 200 | mVpp |
| 7 | Jitter đầu ra đồng hồ ngẫu nhiên | 800 | 300 | fs |
| 8 | Tần số đồng hồ (lấy 28.1Gbps làm ví dụ) | 14.05 | 0.11 | GHz |
| 9 | Phát hiện mất tín hiệu bên trong (LOS) | 128 (quá chu kỳ) | 5(độ nhạy) | mV |
| 10 | Điện áp nguồn (điện áp đầu vào nguồn bên ngoài) | 5.5 | 4 | V |
| 11 | Nhiệt độ hoạt động | 70 | 10 | ℃ |
| 12 | Loại mô-đun thích ứng | SFP28,SR,LR,BIDI | ||
Kịch bản ứng dụng
Kiểm tra thiết bị mạng quang: Được sử dụng để nghiên cứu và phát triển và kiểm tra sản xuất các mô-đun quang 100G/400G và các thành phần TOSA/ROSA để xác minh tính toàn vẹn tín hiệu và chất lượng biểu đồ mắt.
Kiểm tra bus nối tiếp tốc độ cao: Hỗ trợ khôi phục đồng hồ cho các giao diện như PCIe và SATA để đảm bảo đồng bộ hóa truyền dữ liệu.
Kiểm tra truyền dẫn đường dài: Trong thử nghiệm truyền dẫn sợi quang từ năm đến mười km, giải quyết vấn đề tích lũy jitter do các nguồn khác nhau của đồng hồ đo lỗi bit và tín hiệu quang gây ra.
Kiểm tra thiết bị quang đa kênh: Thông qua khôi phục đồng hồ hai kênh hoặc đa kênh, việc kiểm tra song song nhiều tín hiệu quang được thực hiện để tăng cường hiệu quả.
