Thông tin chi tiết sản phẩm:
|
| Phần tử cảm biến: | InGaAs | Kích thước PD: | φ2/5 mm |
|---|---|---|---|
| Dải bước sóng: | 900 ~ 1700nm | Dãy công suất: | +10 ~ - 45dBm |
| Lợi nhuận mất mát: | ＞ 40dB | Giao diện đầu vào quang học: | Đầu vào sợi trần |
| Đầu dò kích thước phía trước: | 5,0 mm W x 2,5 mm H x 20,0 mm D | ||
| Làm nổi bật: | Máy đo công suất quang học của Probe PD,Máy đo năng lượng quang loại bút,Máy đo năng lượng quang |
||

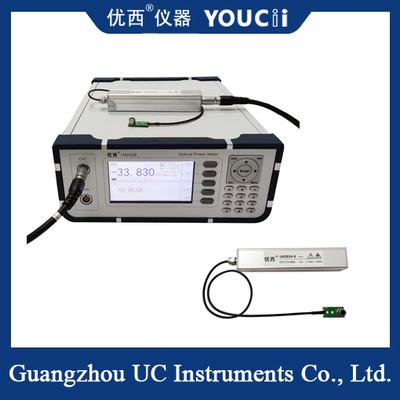

Các loại bút thăm dò PD của máy đo điện quang là bên ngoài
Máy dò năng lượng quang học ngoài PD siêu mỏng là một thiết bị đo chính xác sử dụng một máy dò InGaAs và chỉ có độ dày 2,0 đến 4,5 mm. Nó có độ chính xác cao,một phạm vi bước sóng rộng, và các đặc điểm phản hồi nhanh, và phù hợp với phép đo công suất quang trong truyền thông sợi quang, optoelectronics và các kịch bản hạn chế không gian.
|
Mô hình # |
U82024 |
|
Các phần tử cảm biến |
InGaAs |
|
Kích thước PD |
φ2 mm |
|
Phạm vi bước sóng |
900 ~ 1700 nm |
|
Độ dài sóng hiệu chuẩn |
1310 / 1550 / 1650nmĐịnh chuẩn phân đoạn |
|
Phạm vi năng lượng |
+10 ~- 45dBm |
|
Thời gian lấy mẫu công suất(tỷ lệ) |
1 ms(1KHz) |
|
Loại sợi ứng dụng |
SM và MM tiêu chuẩn đến kích thước lõi 62.5 um |
|
Toàn thể Sự không chắc chắn (chính xác) ở điều kiện tham chiếu |
± 4% (1200 nm ~ 1650 nm) |
|
Tương đối Sự không chắc chắn (chính xác) ở điều kiện tham chiếu |
< 0.02 dB điển hình |
|
Tính tuyến tính (năng lượng) |
≤ ± 0,06 dB (1200 nm ~ 1650 nm, 0 ~ -40dBm) |
|
Lợi nhuận mất mát |
> 40 dB |
|
Đầu vào quang họcGiao diện |
Vải trầnem đầu vào |
|
Kích thước phía trước của tàu thăm dò |
5.0 mm W x 2,5 mm H x 20,0 mm D |
|
Cthông tin liên lạctrên Interface |
RS232 / USB |
|
Nhiệt độ hoạt động |
0️ +40°C |
|
Nhiệt độ lưu trữ |
- 30️ +80°C |
|
Thời gian hiệu chuẩn lại |
2Ytai |
|
Kích thước |
5 mm W,2.5 mm H,20 mm D |
|
Trọng lượng |
00,5 kg |
Các kịch bản ứng dụng
Hệ thống truyền thông sợi quang
Nghiên cứu về optoelectronics
Kỹ thuật cảm biến sợi quang và CATV
Các kịch bản hạn chế không gian
